前言

因为更换了新环境,需要使用PADS9.5进行电路设计,但是因为之前一直使用的是立创EDA、AD18,这会导致原先的元件库丢失,同时无法享受立创EDA丰富的封装库资源,因此记录一下如何将立创EDA的封装库导出给PADS9.5使用。

前期准备

1、PADS9.5
2、Altium Designer 18(版本尽量高)
3、立创EDA(没有的话直接使用网页也OK)

查找元器件

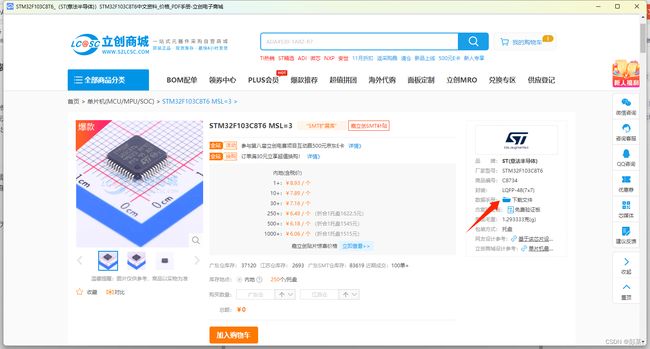

使用STM32F103C8T6作为演示,首先在立创商城中找到该器件

立创EDA导出封装给PADS9.5使用_第1张图片

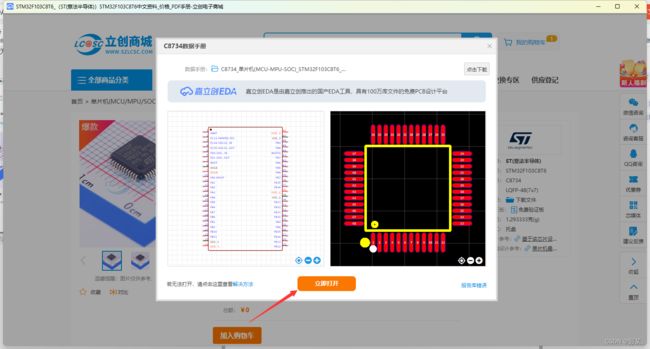

打开编辑页
立创EDA导出封装给PADS9.5使用_第2张图片
编辑页包含原理图封装与PCB封装,将其导出为AD文件
立创EDA导出封装给PADS9.5使用_第3张图片

格式转换

因为立创EDA导出的是AD的文件格式,无法直接使用PADS打开使用,因此需要使用AD作为中间的媒介进行格式的转换。
1、原理图封装转换

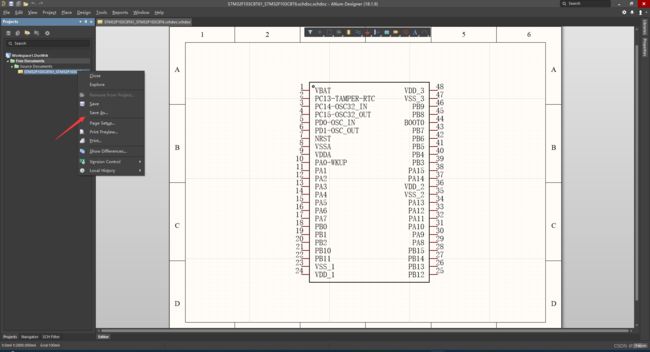

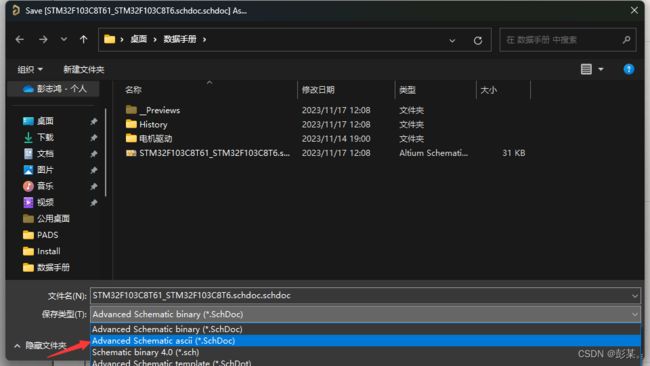

立创EDA导出封装给PADS9.5使用_第4张图片
立创EDA导出封装给PADS9.5使用_第5张图片
2、PCB封装转换

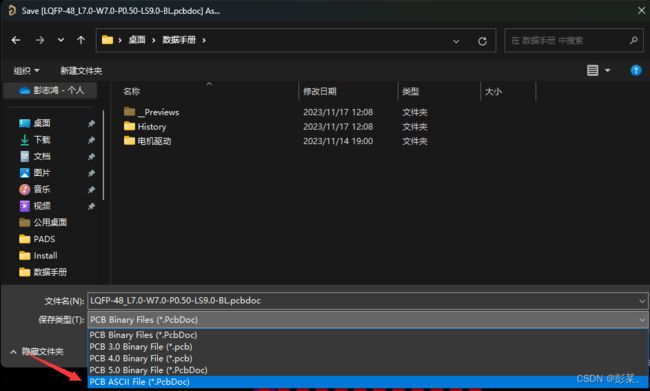

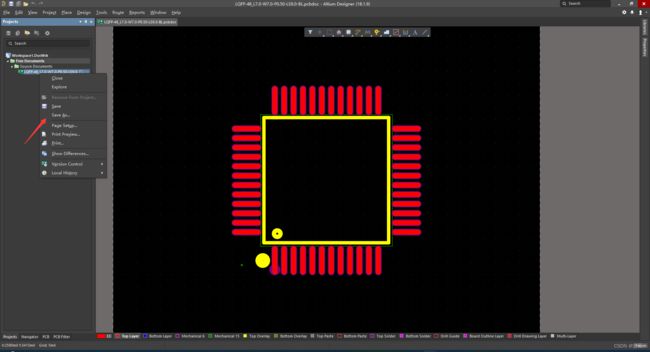

立创EDA导出封装给PADS9.5使用_第6张图片
立创EDA导出封装给PADS9.5使用_第7张图片

保存使用

格式导出以后可以直接使用PADS9.5打开文件,然后将其保存到库中使用。
1、原理图封装保存

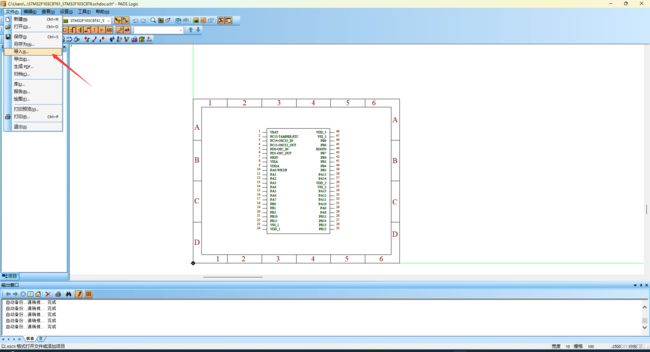

打开PADS Logic,导入文件
立创EDA导出封装给PADS9.5使用_第8张图片

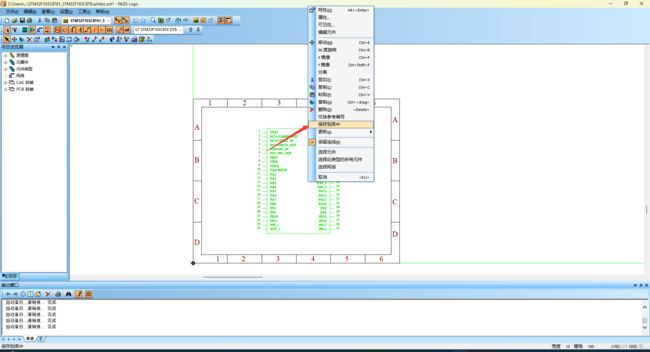

点击选中器件,右击保存到库中
立创EDA导出封装给PADS9.5使用_第9张图片
2、PCB封装保存

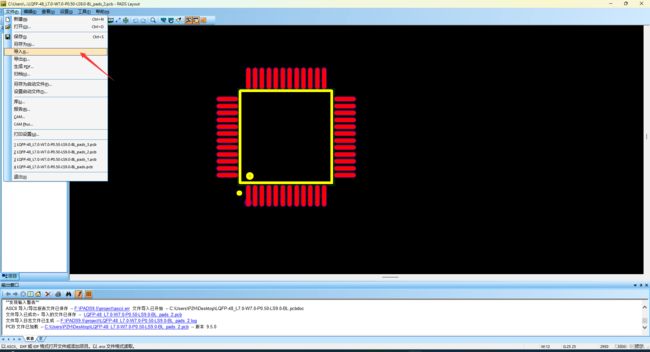

打开PADS Layout,导入文件
立创EDA导出封装给PADS9.5使用_第10张图片

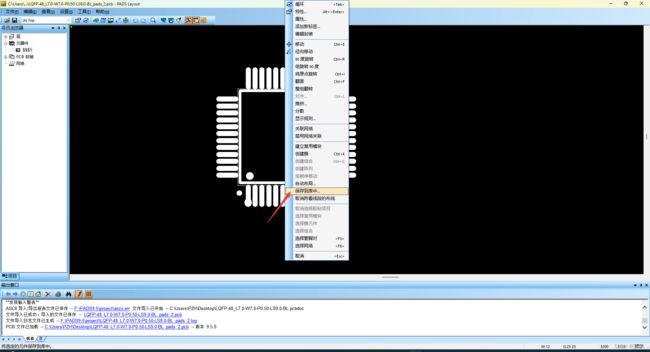

单击选中器件,右击保存到库中
立创EDA导出封装给PADS9.5使用_第11张图片

结语

至此立创EDA封装导出给PADS使用步骤结束。
