PCIe链路层训练过程

1，什么是 symbol lock和bit lock

PCIe总线的的接收端链路上没有时钟，因此获取时钟的办法是通过接收到发送端发过来的报文信息（带有时钟信息）来获取时钟信息，将此过程称之为bit lock，同理symbol lock表示PCIe链路上获取开始训练的标记符COM字符的过程。

2，LTSSM流程介绍

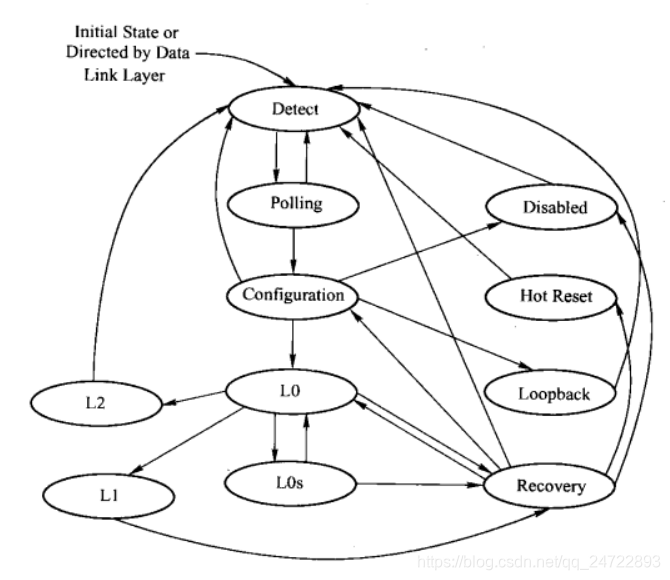

PCIe总线在硬件训练的过程中主要使用这几个序列：TS1、TS2，这两个序列主要作用是在LTSSM状态机之间来回跳转。FTS序列协助PCIe的链路获取bit lock和symbol lock。SKIP序列负责处理各个lane上面的skew，使其保持一致,具体技术细节可参考elastic buffer技术。整个训练过程pcie链路使用默认gen1速率进行传输，LTSSM状态机精简流程如下：

1	detect <------->polling------config------L0状态（主机可以枚举到device侧设备）

1

2.1 detect状态

此部分主要的作用是用来确认PCIe链路上可以正常工作的lane资源

1	detect.quiet<----->detect.active------>polling

首先上电后PCIe两端设备同时进入detect.quiet状态，首先host先将linkup 以及upconfig capblity 置0，同时PCIe链路处于静默状态，当其中一个或多个lane退出静默状态，或者经过12ms后，进入detect active状态。此时host向对端“未经过配置的lane”发送receive Detect 序列（通过DC共模电压来识别对方是否存在，对应的lane是否正常工作）。若没有一个存在则退回Detect.quiet状态重新进行detect流程。否则经过12ms后再次发送receive Detect序列来确认与上次正常工作的lane数目是否一致。若不一致则退回Detect.quiet状态重新进行detect流程。若一致则进入下一个状态polling状态

2.2 polling状态

该状态主要功能为获取bit/symbol lock 以及同步链路两端使其进入下一个config状态。 有基本有一下三个子状态机组成，其实还有一个polling.compliance状态机负责对pcie链路进行检测是否存在故障

1	polling.active----->polling.config------>exit to config状态

进入polling.active 状态后首先PCIe两端的TX会向对端发送1024个TS1序列，用于获取bit/symbol lock，由于pcie两端设备进入polling.active状态的时机可能不同步因此只要满足一下几种情况就能进入polling.config状态

1，同时RX会接收8个TS1序列（对端通过loopback传过来），或者TS2序列（对端先进入polling.config状态，从而生成TS2序列）,
2，如果没有接收到则经过20ms判断RX是否接收8个TS1序列，或者从进入polling.active状态时有至少一个lane是可以正常工作的。

满足以上条件则进入polling.config状态。否则进入polling.compliance状态对链路进行修复，修复成功重新进入polling.active，修复不成功退回detect状态。
进入polling.active状态后，首先设置link control 2寄存器的transmit margin为0, 其次向对端发送8个TS2序列表示已经成功进入polling.config状态。最后要收到8个TS2序列（一共需要收到16个TS2序列），若在48ms之内完成以上操作则进入config状态，否则退回到detect状态重新训练。

2.3 config状态

该功能是pcie link 训练中最重要的状态，主要的作用为完成pcie链路的主要配置工作主要包括，link number 和 lane number，以及对各个lane通过设置FTS来进行deskew。然后进入L0状态使PCIe链路正常工作 主要有以下几个子状态组成分别为：

1	cfg.linkwidth.start----->   cfg.linkwidth.accept----->  cfg.linknum.start <----->cfg.linknum.accept---->cfg.complete---->cfg.idle----->L0

**1、**cfg.linkwidth.start和cfg.linkwidth.accept 主要的作用是确定linknum（通过互相发送TS1来确定PCIe下游端口的linknum拓扑结构）。
**2、**cfg.linknum.start和cfg.linknum.accept 主要的作用是确定lanenum 方法同上。
**3，**cfg.complete 状态主要是确定完link/lane num后，再通过互发TS2序列来同步pcie链路两端使其同步进入cfg.idle状态 另一个作用是通过TS2序列来确定设置多少个FTS，来消除lane之间的skew。
**4，**cfg.idle 该状态主要为pcie两端会向对端发送16个idle序列，同时接受端收到16个idle序列后，将自己的link_up寄存器设置为1，同时pcie链路的状态有DL-inactive转变为DL_init，进入L0状态，PCIe链路可以正常工作。

2.4 L0状态

该状态为PCIe链路正常工作的状态，host可以访问device的配置空间以及与之进行数据交互。

2.5 recovery状态

只有出现以下几个情况，L0才会进入recovery状态：
1、PCIe需要更改链路速率
pcie设备中存在两个状态位，dircted_speed_change == 1表示pcie设备希望更改传输速率，changed_speed_recovery1，表示pcie链路更改速率完成。软件可以将dircted_speed_change == 1同时 changed_speed_recovery0 触发设备进入recovery状态，注意pcie 链路两边需要同时进行该操作。
2、PCIe需要更改链路宽度
3、已经配置完成的lane又重新受到TS1或者TS2序列
4,、发现对端进入idle状态（只有当对端进入idle是没有发送EIO序列，认为pcie链路出了故障）

该状态比较复杂，主要是L0,可以进入该状态， L0s, L1等低功耗状态也通过此状态恢复到L0状态（L0s可以直接回到L0状态，只有在切回L0状态时不能重新获取bit/symbol lock时才进过recovery状态）， 该状态一共分为以下几个子状态：recovery.rcvlock、recovery.speed、recovery.rcvcfg、recovery.idle

1，recovery.rcvlock：该状态重新获取bit/symbol lock 并处理lane之间的skew。
比如，switch 与 EP两端都处于L0 状态，EP想改变速率，
**1）**则软件将dircted_speed_change 置1，同时将changed_speed_recovery 置0，进入recovery.rcvlock状态，同时向switch发送TS1 序列（该序列中的speed change 位为1），
**2）**当switch接收到TS1时直接进入recovery.rcvlock状态并向对端发送若干TS1序列（此时还没有检查接收TS1的speed change状态位，所以发送的TS1序列，speed change 仍然为0），当switch收到8个连续的TS1（speed change 位为1），将改变switch本地的dircted_speed_change 置1，此时再向EP发送若干TS1序列（speed change 为1）。
**3）**当EP设备收到8个 TS1序列中speed change 状态和EP本地dircted_speed_change状态一样，则进入recovery.rcvcfg状态。并向switch发送TS2序列（其speed change 也为1）.
**4）**当switch 接收到8个TS2序列中speed change 状态和switch本地dircted_speed_change状态一样。则进入recovery.rcvcfg状态。同时向EP发送TS2 序列。
2，recovery.rcvcfg switch和ep 根据TS2序列中的speed change 状态位来决定进入下个状态机：
**1）**当TS2序列中speed change状态位1 跳转到recovery.rcvspeed状态，同时向对端发送32个TS2序列
**2）**当TS2序列中speed change状态位0 跳转到recovery.rcvidle状态，同时向对端发送16个TS2序列
3，recovery.rcvspeed 状态，进入该状态后根据TS2序列中的速率，向对方发出不同的EIO序列，同时两端进入electrical idle状态（TX和RX都进入idle状态）。 pcie两端都进入electrical idle 状态后，需要判断pcie链路两端是否成功完成速率协商，等待800ns ~ 1ms 后判端 successful_speed_negotiation是否为1，然后将本地dircted_speed_change 置位0，跳转到recovery.rcvlock用新的速率重新获取bit/symbol lock 并处理lane之间的skew。若不能获得symbol/bit lock 还得退回recovery.rcvspeed 进行降速，再次进入recovery.rcvlock状态获取bit/symbol lock 并处理lane之间的skew。
4，recovery.rcvsidle 链路两端设备TX向对端发送16个idle序列，并且RX端接受到8个idle序列，则该设备进入L0状态。

2.6 LTSSM其他状态

1	L0s 、L1、L2、disabled、hot reset、loopback状态，
