Fluent的小bug处理：后处理截面显示存在漏洞

最近发现的Fluent的bug，关于后处理截面显示不完整的问题。

1 现象

在使用六面体核心类型单元（包括四面体-六面体核心和多面体-六面体核心）进行网格划分的时候，可能会在截面上不能完整捕捉单元形状及其分布状态，导致做出来的截面云图存在漏洞的情况。

如下图所示，其网格采用了多面体-六面体核心类型单元划分，在Fluent Meshing中计算域被正确地识别和填充。

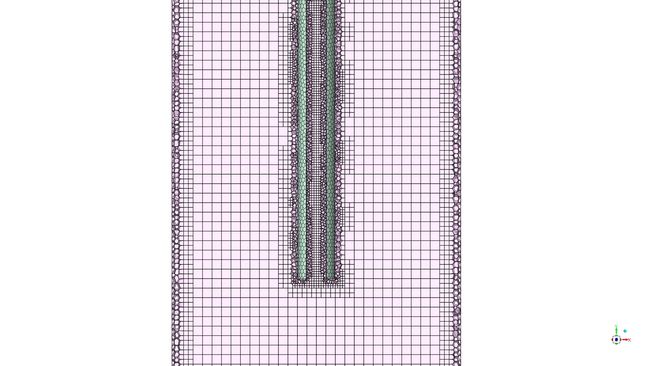

Fluent Meshing中的网格分布（竖直对称面剖切，局部放大）

在Fluent中针对竖直对称面区域创建后处理截面后，其截面中存在漏洞，识别和显示均是不完整的。

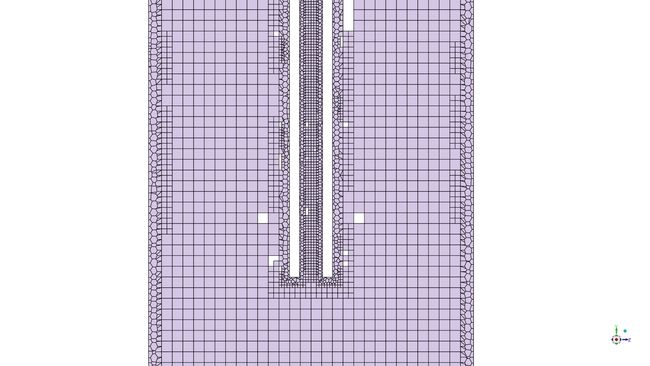

Fluent中的竖直对称截面的网格显示（局部放大）

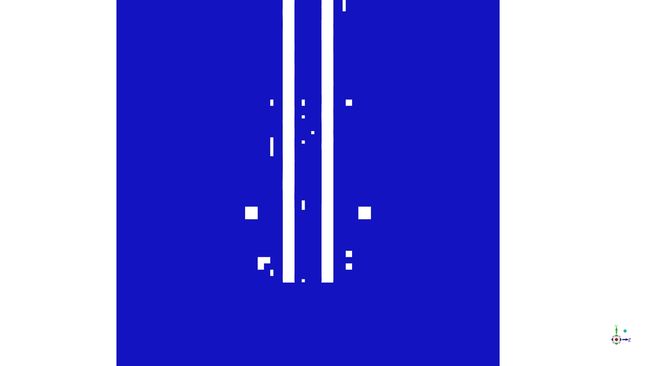

Fluent中的竖直对称截面的云图显示（局部放大）

2 成因与解决方案

此问题的成因未知，推测应该是Fluent在截面渲染显示的处理算法问题。

根据测试应该和显卡驱动等系统环境因素无关。在系统 Windows 11（已通过Windows Update安装最新补丁），升级最新版英伟达显卡驱动后并重启电脑，依旧不能解决此问题。

目前已知的解决方案：

1. 将六面体核心的单元尺寸放大，建议至少大于附近面单元的尺寸
2. 网格工作流设置中，增加剥离层（peel layer）数量，从软件默认的1层增加至2层以上
