Kubernetes:基础的架构

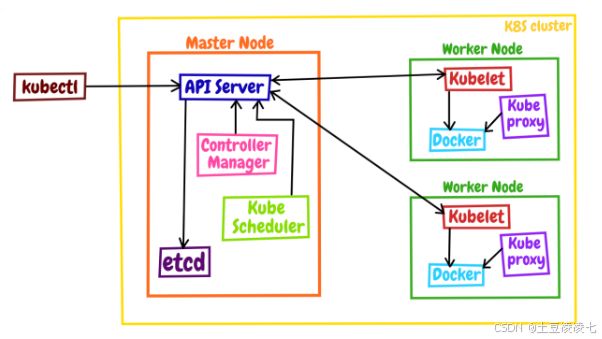

kubernetes的一个简单机构图形

 k8s 主要分为两个大结构 ：

1 控制面：master 是集群的大脑和心脏

2 数据面：worker 主要在master 的指挥下进行工作，也称之为node

kubectl 是k8s的管理工具

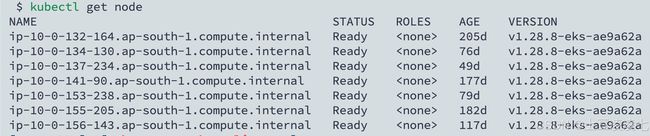

我们可以使用kubectl get node来查看节点的状态  因为 Master 和 Node 的划分不是绝对的。当集群的规模较小，工作负载较少的时候，Master 也可以承担 Node 的工作

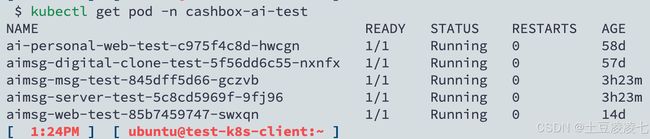

使用kubectl get pod 来查看pod的状态

master节点内部的结构

Kubernetes 的节点内部也具有复杂的结构，是由很多的模块构成的，这些模块又可以分成组件（Component）和插件（Addon）两类。

组件是k8s的核心功能的特性，而插件是一些附件的功能，是一些锦上添花的作用。

Master的组件构成有哪些？

apiserver 是 Master 节点，是整个 Kubernetes 系统的唯一入口，它对外公开了一系列的 RESTful API，并且加上了验证、授权等功能，所有的组件都必须通过apiserver来沟通。

etcd 是一个高可用的分布式 Key-Value 数据库，用来持久化存储系统里的各种资源对象和状态，主要做K8S的配置。 任何其他组件想要读写ETCD 必须通过apiserver来实现

scheduler 负责容器的编排工作，检查节点的资源状态，把pod调度到合适的节点来运行,因为节点状态和 Pod 信息都存储在 etcd 里，所以 scheduler 必须通过 apiserver 才能获得。

controller-manager 负责维护容器和节点等资源的状态，实现故障检测、服务迁移、应用伸缩等功能。必须通过apiserver 获取etcd中的节点和资源状态来进行工作。

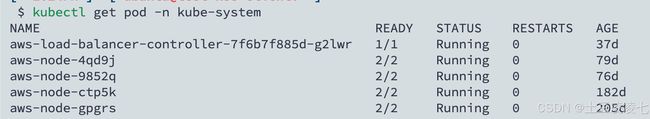

通过 kubectl get pod -n kube-system 我们可以查看组件的状态

node节点内部都有哪些组件？

kubelet 是 Node 节点的代理，负责管理 Node 相关的绝大部分操作，Node 上只有它能够与 apiserver 通信，实现状态报告、命令下发、启停容器等功能，负责Node节点的运行维护。

kube-proxy 的作用有点特别，它是 Node 的网络代理，负责管理容器的网络通信， Pod 转发 TCP/UDP 数据包。

container-runtime  是容器和镜像的实际使用者 ，负责创建容器，管理 Pod 的生命周期。

最后我们总结下整体的调度流程：

kubelet  向 master的apiserver 上报节点的状态，并通过apiserver存入到etcd中

kube-proxy 负责tcp和udp的数据包 让容器可以对外提供服务

scheduler 通过apiserver 从etcd中获取到当前节点的状态，从而调度pod（apiserver 下发命令给某个 Node 的 kubelet，kubelet 调用 container-runtime 启动容器。）

controller-manager  apiserver 获得节点状态，监控异常情况。
