VPC（Virtual Private Cloud）

VPC 是 AWS 上的一项重要且常用服务，它提供逻辑上隔离的私有网络环境。

所谓隔离，即为该 VPC 与 Internet 以及其它 VPC 相隔绝，限制其间的网络通信。这种隔离是是逻辑上的，通过使用软件层面的技术手段来达到隔离目的，并非物理设备的连通性隔离。

VPC 几乎可对等于自己本地机房的内网环境，你可以像使用自己的内网一样使用它，不同点在于这个内网环境被托管给了 AWS 来维护。在 AWS 上，你创建的几乎所有的服务实例（机器）都需要置于 VPC 内。它提供的私有网络环境可保障最基本的网络隔离安全。

VPC 作为私有网络，自然具备自己的私有地址范围，在 AWS 中地址范围通常用 CIDR 块表示，形式如 172.31.0.0/16，表示 IP 的二进制的前 16 位固定不变，后 32-16=16 位可使用，即为 172.31.0.0 至 172.31.255.255 这个 IP 范围，VPC 中实例的私有地址只能在这个范围内分配，如下所示：

VPC ID	State	IPv4 CIDR
vpc-0xxxxx	Available	172.31.0.0/16

子网（Subnet）

VPC 可进一步划分成多个子网，子网即是 AWS 中网络的最小组成单元。

子网作为 VPC 的细分，自然也拥有自己的私有地址范围。其地址范围是 VPC 地址范围的子集，如 173.31.0.0/20（表示 IP 的二进制的前 20 位固定，后 32-20=12 位可用），即 173.31.0.0 至 173.31.15.255 这个 IP 范围。子网范围是 VPC 范围的子集，且一个 VPC 下的各个子网的地址范围不会重叠，如下所示：

Subnet ID	State	VPC	IPv4 CIDR
subnet-a16e9b8a	Available	vpc-0xxxxx	172.31.16.0/20
subnet-a742a0ef	Available	vpc-0xxxxx	172.31.32.0/20
subnet-e5db87be	Available	vpc-0xxxxx	172.31.0.0/20

公有子网和私有子网

子网根据其与能否与 Internet 直接连通，归类为公有子网和私有子网两种。对 Internet 开放进站/出站流量的子网即为公有子网，相对的，不暴露于 Internet 的子网即为私有子网。公有子网中的实例可直接与 Internet 相连，可将子网内产生的网络请求送入 Internet，也可将接收来自 Internet 的网络请求。私有子网则不能与 Internet 直接通信。

VPC 下的所有子网之间默认是互通的，无论是公有子网还是私有子网。

为何区分公有/私有子网

公有子网和私有子网的区分有何意义？
让我们先来看一个典型场景。通常的一个稍具规模的 Web 服务会被设计成多层架构，以 Web 站点层，应用层，数据库层这样的三层架构为例，每一层都对应若干个虚拟机实例：

• Web 站点层接受用户在 Web 页面中的操作请求；
• Web 站点层简单处理后将请求转发给应用层做业务处理；
• 应用层处理完成后将需要持久化的数据保存到数据库层中。

在上面这个场景中，Web 站点层需要处理来自 Internet 的通信，所以需要放入公有子网中，以便暴露给外界访问。而应用层并不需要直接与 Internet 通信，将其放入私有子网中，可避免与 Internet 直接交互，防止被外界入侵或攻击。数据库层与应用层类似，可置于私有子网中。公有子网和私有子网间默认的互通性，可保证 Web 站点层与应用层能正常通信。

组合使用公有子网和私有子网，这样的网络环境设计，能在保证灵活性的同时提升网络安全性。

创建VPC

一个 AWS 账号在初始时，每个区域中都会内置一个默认 VPC，该 VPC 默认包含三个子网。

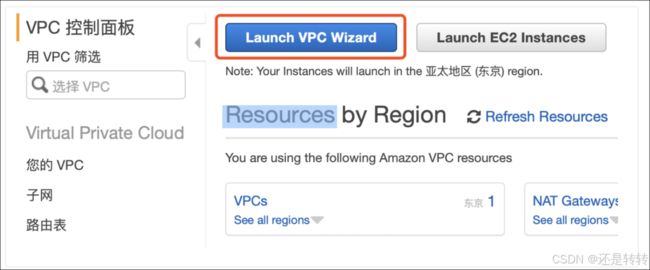

你也可以在 VPC 控制面板中通过创建向导，便捷地创建出满足不同需求的 VPC 和其中的子网:

继续下一步可以选择子网类型，根据实际需要选择子网类型。

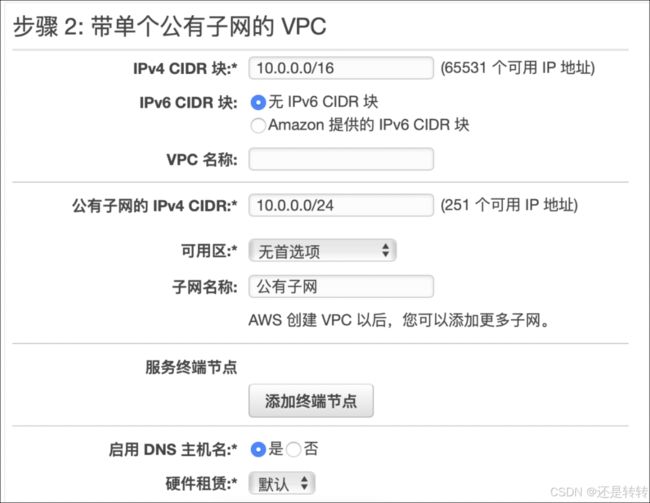

然后设置VPC相关参数就可以创建一个自定义VPC了：

CIDR 之前有介绍过，根据需要填写，也可直接使用默认值。「VPC 名称」和「子网名称」，命名通常是为了方便辨别，这里也不例外。

有些参数你可能不太了解，简要介绍一下：

• IPv6 CIDR 块：如果你的网络需要使用 IPv6 协议可选择「Amazon 提供的 IPv6 CIDR 块」；
• 可用区：区域的进一步细分，一个区域包含多个可用区，一个可用区大致对应于一个数据中心，可用区间是物理隔离的，多可用区可用于灾备；
• 启用 DNS 主机名：若选择「是」，则默认为该 VPC 中创建的实例分配 DNS 主机名；
• 硬件租赁：有两个可选项「默认」、「专用」，专用是指该 VPC 中创建的实例独享 AWS 数据中心的某一个物理机，默认指你的实例与其他用户的实例共享物理机。

需要说明的是，该章节只演示了使用 VPC 向导创建「带单个公有子网的VPC」。VPC 向导中还有其他三种 VPC 配置，这三种配置涉及私有子网，创建时需要去配置 NAT 网关或 VPN。当然，我们也可以不用VPC 向导，而是分别去创建 VPC 和子网。

生产环境中为了方便管理，通常使用terraform来创建云资源。

VPC 进阶

上文介绍了公有子网和私有子网，公有子网中的实例可直接与 Internet 通信，而私有子网不能。公有子网和私有子网是如何划分的呢？

公有子网和私有子网由何而来

AWS 中并没有一个属性来直接标识一个子网是公有子网还是私有子网，那么公有子网和私有子网由何而来？

对此需要先了解三个概念：路由表，路由规则和 Internet 网关。

路由表（Route Table）

一个网络中的网络请求被发起后，需要通过路由器来分发（路由）向目标。VPC 中就有这样一个路由器，这个路由器在 VPC 创建时便自动内置在 VPC 中，它对于用户不可见，由 AWS 来管理维护，用户不能对它进行操作。这个路由器负责路由 VPC 内的所有网络请求，包括 VPC 内部实例（机器）之间的网络请求，以及进出 Internet 的网络请求。

VPC 路由器在路由网络请求时，依据什么来选择网络中的目标呢？答案是路由表。VPC 通过查找路由表中的配置，从匹配到的配置项中确定目标，然后将网络请求路由给这个目标。

每个子网都需要关联一张路由表，也就是绑定一张路由表。每个新创建的 VPC 在初始情况下，默认自带一张路由表，这张路由表被称为主路由表。VPC 中的每个子网在初始情况下，会自动关联到主路由表，这种自动关联是隐式关联。你也可以自己创建路由表，然后将该路由表和子网关联，这种关联便是显式关联。

路由规则（Route）

路由表中记录着路由器的一系列网络请求路由分发规则，而这个规则也就是路由表的路由规则。路由规则的格式是怎样的，又是如何来定义呢？

下图是一个典型的路由表：

Destination	Target	Status
172.31.0.0/16	local	active
0.0.0.0/16	igw-88bc90ec	active

这张路由表中有两条路由规则，每条路由规则有两个主要的属性：Destination 和 Target。Destination 表示一组目标 IP 范围，它的值是 CIDR 块；Target 表示路由的目标对象，它的值是一个 AWS 资源 ID。当路由器路由网络请求时，会根据目标的 IP 来路由表中查找匹配的 IP 范围（Destination），之后便将网络请求路由给对应的目标对象（Target）。

以图中的两条路由规则为例。假设现在有一个发往 IP 172.31.1.1 的网络请求，该 IP 正好处于第一条路由规则的目标范围 172.31.0.0/16 之间，所以请求会被路由至 local。这个 local 是一个特殊的标识，表示当前这个 VPC，请求将会发给当前 VPC 内部的 172.31.1.1。

眼尖的你可能已经发现上面的例子中有点问题，其实 172.31.1.1 这个 IP 既能匹配 CIDR 172.31.0.0/16，也能匹配 0.0.0.0/0。是的，这里其实有一个最长前缀匹配的原则，也就是说如果有多个目标范围被匹配到，那么只取其中范围最小的那个。

假设又有一个发往 IP 220.181.57.216 的网络请求，可知目标 IP 与第二条路由规则中的目标范围 0.0.0.0/0 匹配，这个网络请求将被路由至 igw-88bc90ec，igw- 开头的这串字符是 AWS Internet 网关的 ID。

那么 Internet 网关是什么？网络请求路由给 Internet 网关的意图又是什么？

Internet 网关

VPC 中的网络请求想要流出 VPC 到 Internet 中去，或者 Internet 中的网络请求想要进入 VPC，这些都需要经过 Internet 网关处理和转发。也就是说 Internet 网关是 VPC 和 Internet 之间通信的入口。

在前面我们提到例子中，发往 220.181.57.216 的网络请求匹配了目标范围 0.0.0.0/0，所以被路由至 igw-88bc90ec 这个 Internet 网关。也就是说这其实是个与互联网的通信，数据包由 VPC 路由器路由至 Internet 网关，Internet 网关继续转发向 Internet 上的目标。

回到我们最初的问题，公有子网和私有子网是如何划分的呢？

公有子网和私有子网的区别在于，公有子网所关联的路由表中配置有一条目标为 Internet 网关的路由规则，而私有子网关联的路由表中没有。这就是公有子网和私有子网的唯一差别，以及它们被分类的依据。

私有子网关联的路由表中没有目标为 Internet 网关的路由规则，是否意味着一个发往 Internet 的请求没法被路由，也就无法跟互联网通信？是的，私有子网不能直接与 Internet 通信。那私有子网中的实例（机器）想要做一些软件更新，或者想 SSH 登陆这些实例该怎么办？有没有与 Internet 通信的途径？这个当然也是就有的。

私有子网如何 Internet 通信

私有子网与 Internet 的通信有两个方向：从 Internet 连接私有子网和从私有子网连接 Internet。这两个方向的通信都离不开公有子网的辅助。

想要从 Internet 连接到私有子网中的机器，我们需要在同一 VPC 下的公有子网中安放一台机器，这台机器作为堡垒机向私有子网中的机器转发网络请求。

如果是从私有子网中的机器连接到 Internet，可以使用 NAT（Network Address Translation）网关，NAT 网关是 AWS 的一项服务，其需要被放置在公有子网中。创建出 NAT 网关后，我们需要把 NAT 网关配置到这个私有子网所关联的路由表中：

Destination	Target	Status
172.31.0.0/16	local	active
0.0.0.0/16	nat-0224ad0e435da2157	active

也就是上表中的第二条路由规则，这里将所有 Internet 的网络请求路由给了 NAT 网关，之后 NAT 网关会紧接着转发这个请求。NAT 网关转发的网络请求又根据公有子网的路由表规则路由给 Internet 网关，由 Internet 网关转发向网络目标。由此便实现了私有子网向 Internet 的通信。

和 NAT 网关类似的还有 NAT 实例，它们不同的地方在于，NAT 实例创建后其背后的机器在 EC2（AWS 虚拟机服务）列表中是可见的，你甚至可以同时将它作为堡垒机来用，缺点在于该实例是单点的，无法保证高可用。NAT 网关作为 AWS 服务，其背后实例不可见，但 AWS 会为此保证可用性。

网络安全

公有子网直接暴露在 Internet 中，势必会面临网络安全威胁。AWS 在子网这个层面设计了一层保护机制，称之为网络 ACL。网络 ACL 中可以自定义一些网络控制规则，这些规则用于控制流入或流出子网的网络请求，可以允许或拒绝某类数据包。

对于网络 ACL 的细节这里不再赘述，除网络 ACL 外也其它的网络安全机制，其中使用最多的是机器层面的安全组。
