echarts柱状图象形图,支持横向滑动

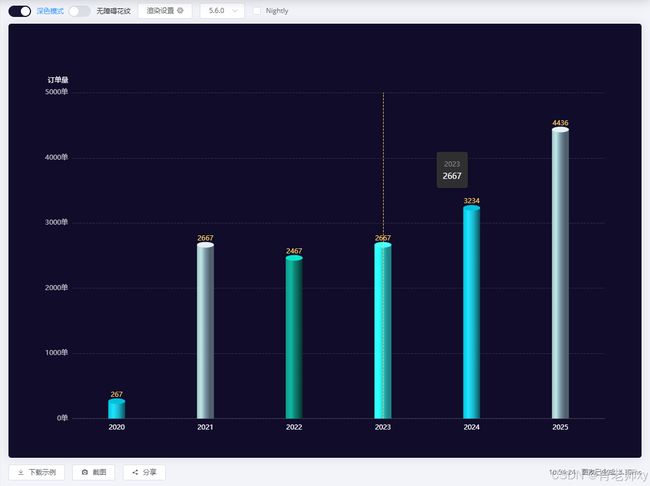

展示效果

echarts柱状图象形图,支持横向滑动_第1张图片

代码

let xData = ['2020','2021','2022','2023', '2024', '2025', '2026'];
let yData = [267,2667,2467,2667, 3234, 4436,666];
option = {
  grid: {
    left: '5%',
    right: '5%',
    top: '15%',
    bottom: '5%',
    containLabel: true
  },
  // 滚动条
  dataZoom: [
    {
      show: true,
      type: 'inside',
      zoomLock: true,
      throttle: 0,
      preventDefaultMouseMove: false, //在移动端影响手机上下滑动问题
      showDetail: false, //是否显示detail,即拖拽时候显示详细数值信息。
      start: 0, //滚动条的起始位置
      end: 0 //滚动条的截止位置(按比例分割你的柱状图x轴长度)
    }
  ],
  tooltip: {
    show: true,
    confine: true,
    trigger: 'axis',
    extraCssText: 'z-index:20',
    axisPointer: {
      // 设置指示线
      type: 'line', // 默认为直线,可选为:'line' | 'shadow'
      lineStyle: {
        color: '#FFCF5F'
      }
    },
    borderColor:'rgba(50,50,50,0.9)',
    backgroundColor: 'rgba(50,50,50,0.9)',
    textStyle:{
      color:'#ffffff'
    },
    formatter: function (params) {
      let str =
        '
' + '
' + params[0].name + '
'; (str += '
' + params[0].data), '单' + '
'; return str; } }, xAxis: { type: 'category', // category(坐标轴类型) data: xData, axisTick: { // 坐标轴刻度相关配置 show: false // 是否显示坐标轴刻度 }, axisLine: { // 坐标轴轴线相关配置 lineStyle: { // 坐标轴轴线样式 color: 'rgba(255,255,255,0.15)' // 坐标轴轴线颜色 } }, axisLabel: { // 坐标轴刻度标签相关配置 color: '#ffffff', fontSize: 12, margin: 10 } }, yAxis: { type: 'value', // value(数值轴,适用于连续数据) axisTick: { // 坐标轴刻度相关配置 show: false // 是否显示坐标轴刻度 }, name: '订单量', nameTextStyle: { color: '#ffffff', //y轴单位颜色 padding: [15, 51, 0, 0] //y轴单位偏移 }, axisLine: { // 坐标轴轴线相关配置 show: false // 是否显示坐标轴轴线 }, axisLabel: { // 坐标轴刻度标签相关配置 color: 'rgba(255, 255, 255, 0.70)', fontSize: 12, formatter: function (value) { return value + '单'; } }, splitLine: { // 坐标轴在 grid 区域中的分隔线 lineStyle: { type: 'dashed', // 分割线配置 color: 'rgba(255, 255, 255, 0.15)' // 分割线颜色 } } }, series: [ // 底部的椭圆形(象形柱图):pictorialBar { type: 'pictorialBar', // pictorialBar(象形柱图) label: { // 图形上的文本标签,可用于说明图像的一些数据信息,比如值,名称等 show: true, //是否显示标签 position: 'top', // 标签的位置(可以是绝对的像素值或者百分比['50%','50%',也可以是top,left等]) color: '#FFCF5F', fontSize: 12 }, symbolSize: 0, // 图形的大小用数组分别比表示宽和高,也可以设置成10相当于[10,10] symbolOffset: [0, 0], // 图形相对于原本位置的偏移 z: 2, // 象形柱状图组件的所有图形的 z 值.控制图形的前后顺序.z 值小的图形会被 z 值大的图形覆盖. itemStyle: { // 图形样式 // echarts.graphic.LinearGradient(echarts内置的渐变色生成器) // 4个参数用于配置渐变色的起止位置,这4个参数依次对应右 下 左 上 color: '#00C1DC' }, data: yData }, // 中间的长方形柱状图(柱状图):bar { type: 'bar', // 柱状图 barWidth: 30, // 柱条的宽度,不设时自适应 barGap: '0%', // 柱子与柱子之间的距离 itemStyle: { color: function (params) { const list = [ { x: 1, y: 1, x2: 0, y2: 1, type: 'linear', global: false, colorStops: [ { offset: 0, // 0%处的颜色 color: '#07505A' }, { offset: 0.24, color: '#148D9D' }, { offset: 0.38, color: '#19B3C9' }, { offset: 0.7, color: '#21E4FF' }, { offset: 1, // 100%处的颜色 color: '#00C1DC' } ] }, { x: 1, y: 1, x2: 0, y2: 1, type: 'linear', global: false, colorStops: [ { offset: 0, // 0%处的颜色 color: '#50616D' }, { offset: 0.24, color: '#51626E' }, { offset: 0.5, color: '#7A95A5' }, { offset: 0.75, color: '#BCE7E7' }, { offset: 1, // 100%处的颜色 color: '#A8C7C9' } ] }, { x: 1, y: 1, x2: 0, y2: 1, type: 'linear', global: false, colorStops: [ { offset: 0, // 0%处的颜色 color: '#072E29' }, { offset: 0.24, color: '#0B5F55' }, { offset: 0.5, color: '#0C8A7B' }, { offset: 0.67, color: '#10B7A3' }, { offset: 1, // 100%处的颜色 color: '#119E8D' } ] }, { x: 1, y: 1, x2: 0, y2: 1, type: 'linear', global: false, colorStops: [ { offset: 0, // 0%处的颜色 color: '#1D7A79' }, { offset: 0.24, color: '#1F7F80' }, { offset: 0.5, color: '#2DB8B9' }, { offset: 0.7, color: '#22FAFB' }, { offset: 1, // 100%处的颜色 color: '#3CF1F2' } ] } ]; if (params.dataIndex > 3) { return list[params.dataIndex % 4]; } return list[params.dataIndex]; } }, data: yData }, // 顶部的椭圆形(象形柱图):pictorialBar { type: 'pictorialBar', symbolSize: [30, 10], symbolOffset: [0, -5], z: 12, symbolPosition: 'end', itemStyle: { color: function (params) { const list = ['#00C1DC', '#E6EFF4', '#09E4CA', '#40ECEC']; if (params.dataIndex > 3) { return list[params.dataIndex % 4]; } return list[params.dataIndex]; } }, data: yData } ] }; if (xData.length <= 5) { option.dataZoom[0].show = false; option.dataZoom[0].end = 100 - ((xData.length - 5) / xData.length) * 100; } else { option.dataZoom[0].end = null; option.dataZoom[0].start = null; option.dataZoom[0].startValue = xData.length - 5; option.dataZoom[0].endValue = xData.length; }
