思科 Packet Tracert 无线简单配置

目录

  • 1.网络拓扑
  • 2.实验说明
  • 3.配置步骤
    • 3.1 网络基础配置
    • 3.2 无线AP配置
    • 3.3 移动终端配置
      • 3.3.1. 移除移动终端自带的有线网卡,并装上无线网卡
      • 3.3.2. 移动终端连接无线
  • 4.移动终端连接验证

1.网络拓扑

思科 Packet Tracert 无线简单配置_第1张图片

2.实验说明

  • 出口路由器作为dhcp服务器,通过LAN口给内网终端设备下发ip地址;
    LAN口地址: 192.168.10.254/24

  • 移动终端可以连接无线AP并且到出口路由器LAN口的网络连通性正常;

3.配置步骤

3.1 网络基础配置

1.出口路由器

#
ip dhcp pool vlan10
 network 192.168.10.0 255.255.255.0
 default-router 192.168.10.254
 dns-server 223.5.5.5
#
int f0/0
 no shutdown
 ip address 192.168.10.254 24
#

3.2 无线AP配置

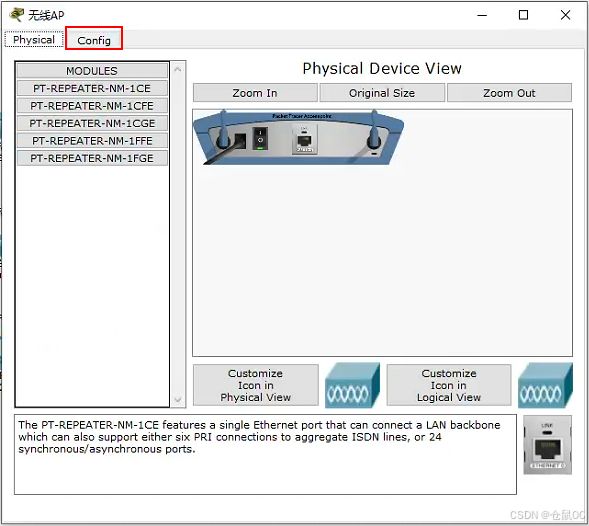

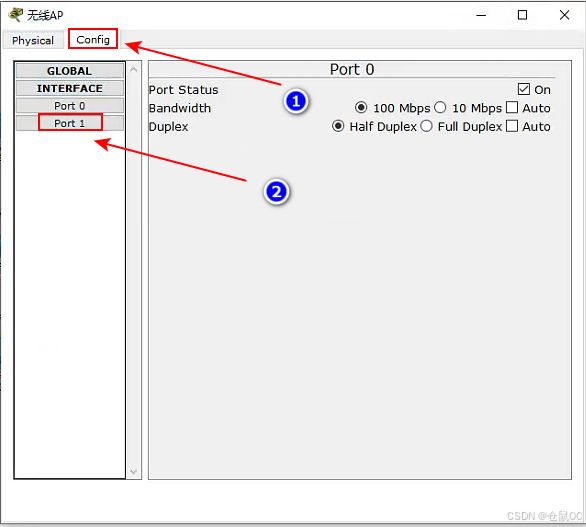

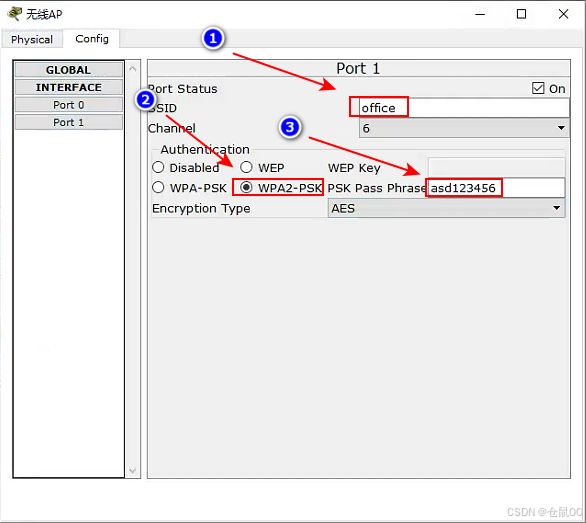

进入到SSID配置页面,并配置SSID和密码:
思科 Packet Tracert 无线简单配置_第2张图片思科 Packet Tracert 无线简单配置_第3张图片思科 Packet Tracert 无线简单配置_第4张图片

3.3 移动终端配置

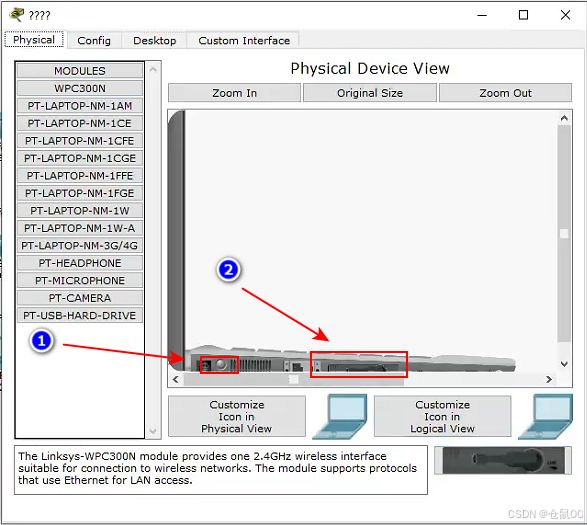

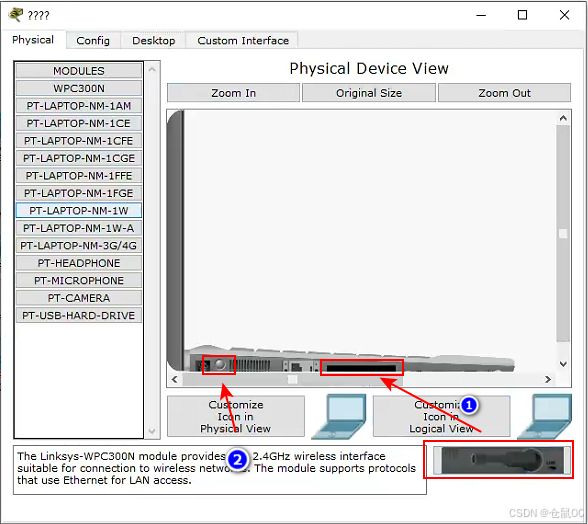

3.3.1. 移除移动终端自带的有线网卡,并装上无线网卡

思科 Packet Tracert 无线简单配置_第5张图片思科 Packet Tracert 无线简单配置_第6张图片

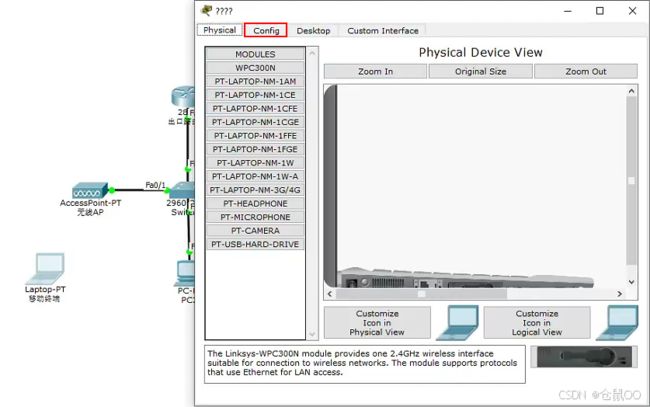

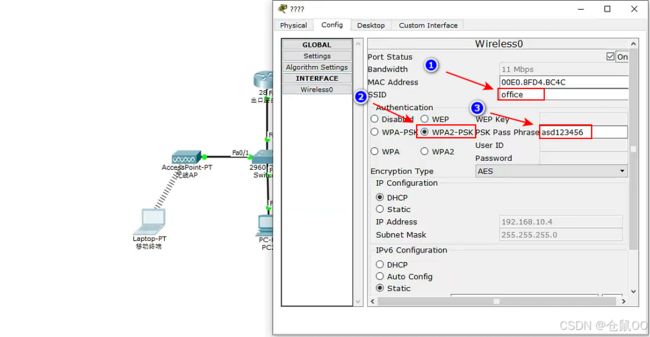

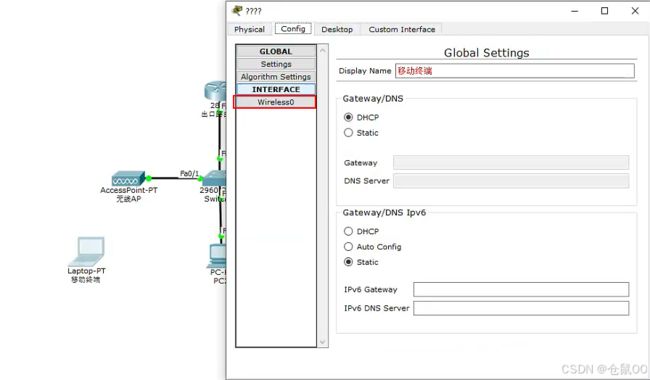

3.3.2. 移动终端连接无线

思科 Packet Tracert 无线简单配置_第7张图片思科 Packet Tracert 无线简单配置_第8张图片思科 Packet Tracert 无线简单配置_第9张图片

4.移动终端连接验证

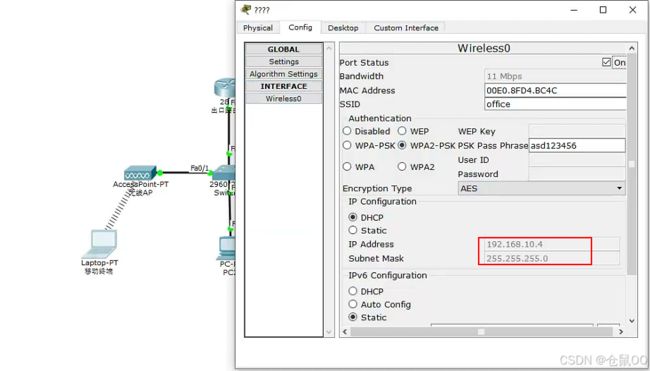

  1. 移动终端ip获取正常:
    思科 Packet Tracert 无线简单配置_第10张图片

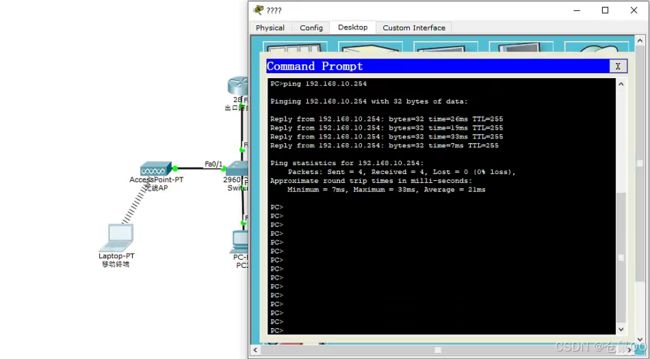

2.网络连通性测试,移动终端到路由器的网络连通性正常:
思科 Packet Tracert 无线简单配置_第11张图片
