判定树、判定表(软件工程)

1.判定树

例题:

某航空公司规定,乘客可以免费托运不超过20公斤的行李。当行李重量超过20公斤时,对头等舱的乘客超重部分每公斤收费4元,其它舱的乘客收费6元。对残疾乘客超重部分在舱位等次相同的情况下收费减半。

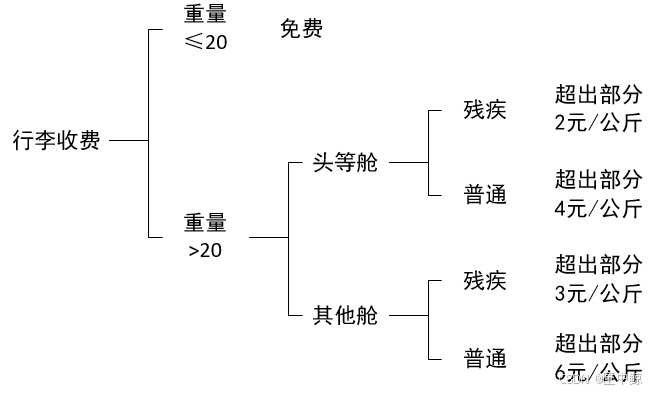

判定树如下:

判定树、判定表(软件工程)_第1张图片

分析清楚条件和结果,用树的形式表示出来。

2.判定表

判定表分为四个区域:左上方为条件,左下方为工作,右上方为条件判定,右下方为工作判定。(T表示条件成立,F表示不成立)

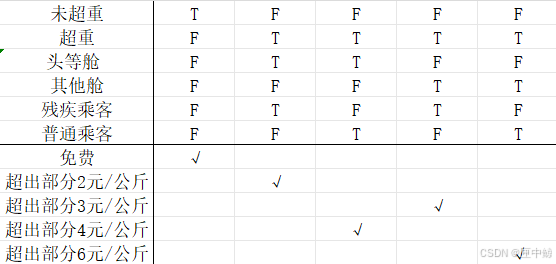

下面是例题的判定表:

判定树、判定表(软件工程)_第2张图片
