华为单臂路由配置

@TOC华为单臂路由配置

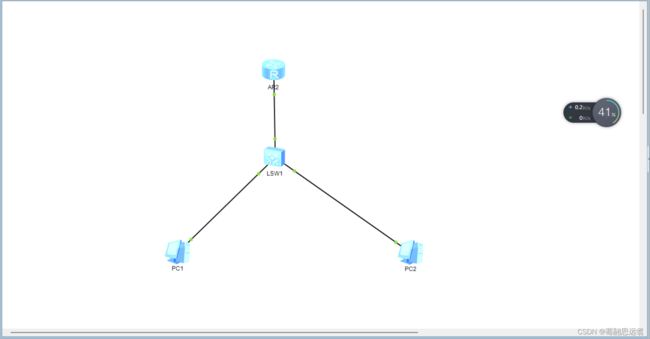

华为单臂路由配置_第1张图片

pc设置

给第一个pc设置一个 ip 192.168.10.10 子网掩码为255.255.255.0 网关 192.168.10.254
第二设置 ip 192.168.20.20 子网掩码为255.255.255.0 网关 192.168.10.254

交换机设置

给交换机连接到两个pc的口进行VLAN设置一个是vlan10 , 一个是vlan20
命令如下
先进入视图 system-view
创建vlan vlan batch 10 20
进入每一个接口进行设置 int g0/0/2 或者是int e0/0/1
接下来给这个端口设置类型和添加vlan port link-type access port default vlan 10

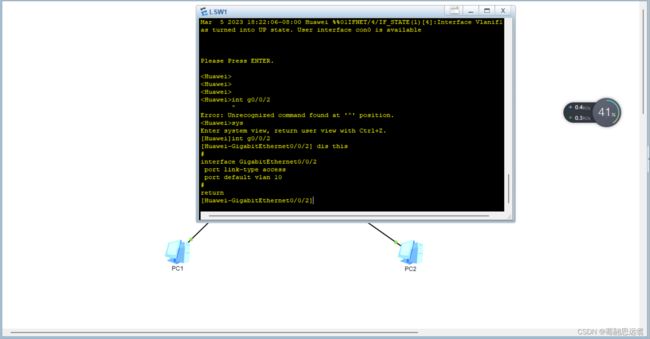

然后 display this ,可以检查一下配置是否正确
华为单臂路由配置_第2张图片
第二个接口也是如此创建

路由器设置

进入路由器视图 命令如下 system- view sysname router
先把路由器端口打开 int g0/0/0 undo shutdown
然后创建子接口 int g0/0/0.1 (这里要
