ESP-IDF使用LED组件实现各种LED效果控制

ESP-IDF 组件管理

IDF 组件管理器工具用于下载 ESP-IDF CMake 项目的依赖项，该下载在 CMake 运行期间自动完成。IDF 组件管理器可以从自动从组件注册表 或 Git 仓库获取组件，具体的使用和介绍，请查看官方文档，需要注意的是 ESP-IDF 管理器是 IDF4.4 以后引入的特性，使用IDF框架时，建议尽量使用最新的 release 版本 IDF 构建自己的项目。

要获取组件列表，请参阅 https://components.espressif.com/

LED 组件简介

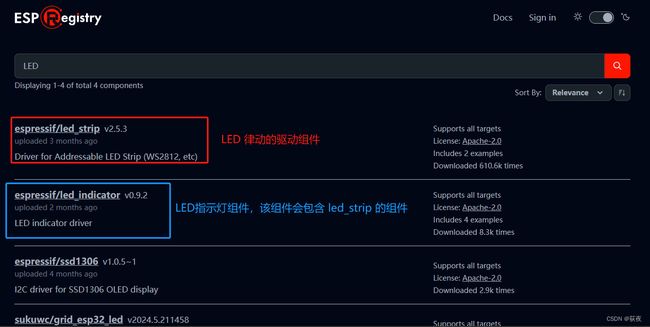

1. 我们从 ESP-IDF 组件管理器网页搜索我们需要的组件，比如 LED,然后 点开 led_indicator 组件

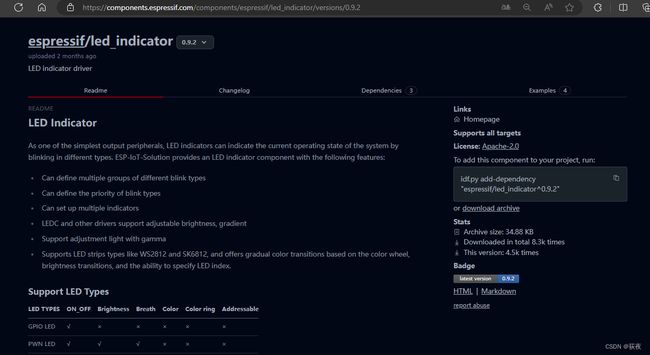

2. led_indicator 组件简介

LED 指示灯是最简单的输出外设之一，可以通过不同形式的闪烁指示系统当前的工作状态。ESP-IoT-Solution 提供的 LED 指示灯组件具有以下功能：

• 支持定义多组闪烁类型
• 支持定义闪烁类型优先级
• 支持创建多个指示灯
• LEDC 等驱动支持调节亮度，渐变，颜色等

具体功能和使用方法，请查看官方文档

测试LED组件

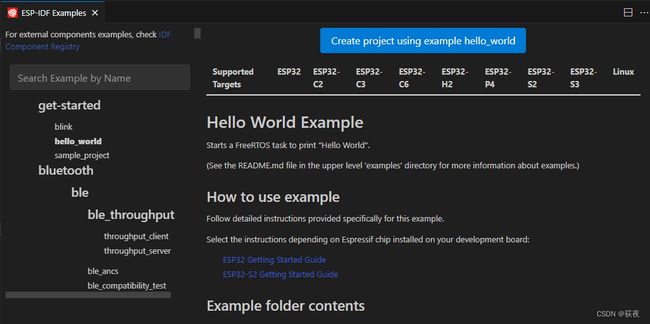

1. 使用 VSCODE 的 ESP-IDF 插件创建一个 helloword 的工程

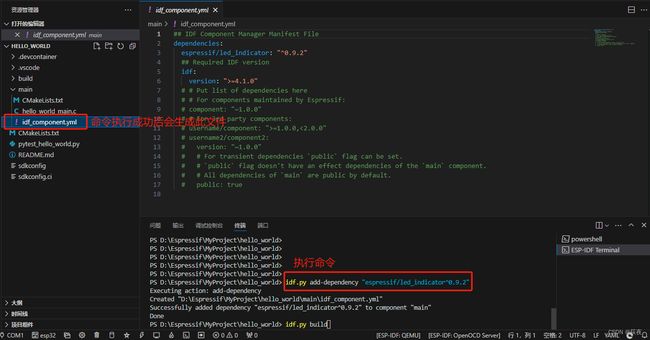

2. 复制LED 指示灯组件界面上配置组件的命令 idf.py add-dependency "espressif/led_indicator^0.9.2" 在当前 helloworld 工程下增加 led_indicator 组件

   PS：遇到的一些问题及解决方法：

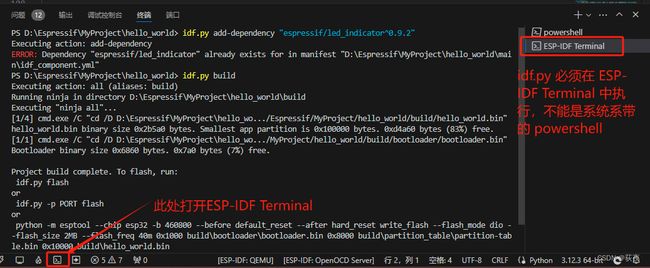

• idf.py 的命令无法执行，提示 idf.py : 无法将 “idf.py ”项识别为 cmet、函数、脚本文件或可运行程序的名称。请检査名称的拼写，如果包括路径，请确保路径正确，然后再试一次。 或者只会打开 idf.py 这个文件而不执行这个文件的内容.
  解决方法：
  指令只能在 ESP-IDF Terminal 中执行，不能在系统自带的 powershell 等工具中执行

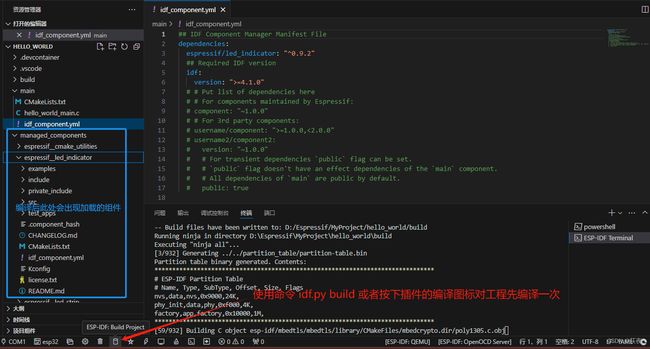

3. 生成 idf_component.yml 文件后，使用命令 idf.py build 或者插件上面的编译按钮对整个工程先进行一次编译，编译完成后，组件就会出现在 managed_components 目录下

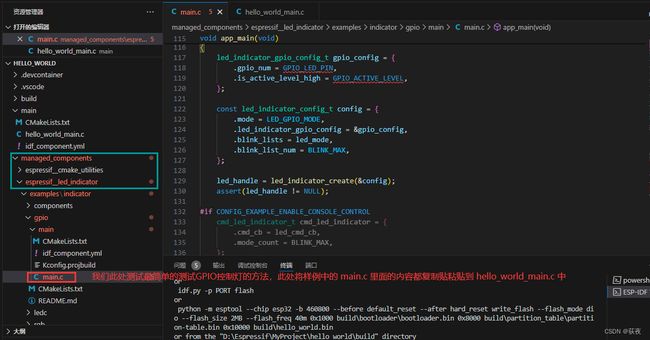

4. 此处我们测试最简单GPIO控制LED的功能；将D:\Espressif\MyProject\hello_world\managed_components\espressif__led_indicator\examples\indicator\gpio\main\main.c 文件里面的内容全部复制到 hello_world_main.c 中

   并对 hello_world_main.c 的内容进行稍微的修改，修改 GPIO 及点亮 LED 的电平

/*
 * SPDX-FileCopyrightText: 2023-2024 Espressif Systems (Shanghai) CO LTD
 *
 * SPDX-License-Identifier: Apache-2.0
 */

#include
#include
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#if CONFIG_EXAMPLE_ENABLE_CONSOLE_CONTROL
#include "cmd_led_indicator.h"
#endif
#include "esp_idf_version.h"
#include "esp_log.h"
#include "led_indicator.h"

#define GPIO_LED_PIN       33   //设置GPIO33为LED
#define GPIO_ACTIVE_LEVEL  1    //设置高电平点亮LED

static const char *TAG = "led_gpio";
static led_indicator_handle_t led_handle = NULL;

/**
 * @brief Define blinking type and priority.
 *
 */
enum {
    BLINK_DOUBLE = 0,
    BLINK_TRIPLE,
    BLINK_SLOW,
    BLINK_FAST,
    BLINK_MAX,
};

/**
 * @brief Blinking twice times has a priority level of 0 (highest).
 *
 */
static const blink_step_t double_blink[] = {
    {LED_BLINK_HOLD, LED_STATE_ON, 500},
    {LED_BLINK_HOLD, LED_STATE_OFF, 500},
    {LED_BLINK_HOLD, LED_STATE_ON, 500},
    {LED_BLINK_HOLD, LED_STATE_OFF, 500},
    {LED_BLINK_STOP, 0, 0},
};

/**
 * @brief Blinking three times has a priority level of 1.
 *
 */
static const blink_step_t triple_blink[] = {
    {LED_BLINK_HOLD, LED_STATE_ON, 500},
    {LED_BLINK_HOLD, LED_STATE_OFF, 500},
    {LED_BLINK_HOLD, LED_STATE_ON, 500},
    {LED_BLINK_HOLD, LED_STATE_OFF, 500},
    {LED_BLINK_HOLD, LED_STATE_ON, 500},
    {LED_BLINK_HOLD, LED_STATE_OFF, 500},
    {LED_BLINK_STOP, 0, 0},
};

/**
 * @brief Slow blinking takes priority level 2.
 *
 */
static const blink_step_t slow_blink[] = {
    {LED_BLINK_HOLD, LED_STATE_ON, 1000},
    {LED_BLINK_HOLD, LED_STATE_OFF, 1000},
    {LED_BLINK_LOOP, 0, 0},
};

/**
 * @brief Fast blinking has priority level 3(lowest).
 *
 */
static const blink_step_t fast_blink[] = {
    {LED_BLINK_HOLD, LED_STATE_ON, 100},
    {LED_BLINK_HOLD, LED_STATE_OFF, 100},
    {LED_BLINK_LOOP, 0, 0},
};

blink_step_t const *led_mode[] = {
    [BLINK_DOUBLE] = double_blink,
    [BLINK_TRIPLE] = triple_blink,
    [BLINK_SLOW] = slow_blink,
    [BLINK_FAST] = fast_blink,
    [BLINK_MAX] = NULL,
};

#if CONFIG_EXAMPLE_ENABLE_CONSOLE_CONTROL
static void led_cmd_cb(cmd_type_t cmd_type, uint32_t mode_index)
{
    switch (cmd_type) {
    case START:
        led_indicator_start(led_handle, mode_index);
        ESP_LOGI(TAG, "start blink: %"PRIu32"", mode_index);
        break;
    case STOP:
        led_indicator_stop(led_handle, mode_index);
        ESP_LOGI(TAG, "stop blink: %"PRIu32"", mode_index);
        break;
    case PREEMPT_START:
        led_indicator_preempt_start(led_handle, mode_index);
        ESP_LOGI(TAG, "preempt start blink: %"PRIu32"", mode_index);
        break;
    case PREEMPT_STOP:
        led_indicator_preempt_stop(led_handle, mode_index);
        ESP_LOGI(TAG, "preempt stop blink: %"PRIu32"", mode_index);
        break;
    default:
        ESP_LOGE(TAG, "unknown cmd type: %d", cmd_type);
        break;
    }
}
#endif

void app_main(void)
{
    led_indicator_gpio_config_t gpio_config = {
        .gpio_num = GPIO_LED_PIN,
        .is_active_level_high = GPIO_ACTIVE_LEVEL,
    };

    const led_indicator_config_t config = {
        .mode = LED_GPIO_MODE,
        .led_indicator_gpio_config = &gpio_config,
        .blink_lists = led_mode,
        .blink_list_num = BLINK_MAX,
    };

    led_handle = led_indicator_create(&config);
    assert(led_handle != NULL);

#if CONFIG_EXAMPLE_ENABLE_CONSOLE_CONTROL
    cmd_led_indicator_t cmd_led_indicator = {
        .cmd_cb = led_cmd_cb,
        .mode_count = BLINK_MAX,
    };

    ESP_ERROR_CHECK(cmd_led_indicator_init(&cmd_led_indicator));
#else
    while (1) {
        for (int i = 0; i < BLINK_MAX; i++) {
            led_indicator_start(led_handle, i);
            ESP_LOGI(TAG, "start blink: %d", i);
            vTaskDelay(4000 / portTICK_PERIOD_MS);
            led_indicator_stop(led_handle, i);
            ESP_LOGI(TAG, "stop blink: %d", i);
            vTaskDelay(1000 / portTICK_PERIOD_MS);
        }
    }
#endif
}

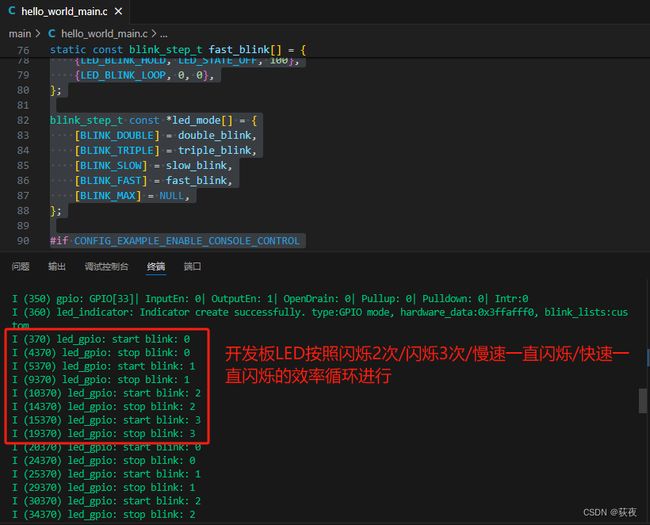

5. 对修改完成的功能进行编译，并下载到测试的开发板上，开发板LED按照闪烁2次/闪烁3次/慢速一直闪烁/快速-直闪烁的效率循环进行


写在最后

如果觉得文章对您有帮助，请关注、点赞、收藏，谢谢！
