简介：移动通信系统是现代通信技术的重要组成部分，支持移动设备上的多种通信活动。本讲深入探讨了移动通信系统的基本原理、架构以及关键技术，如无线接口设计、核心网络功能和频谱效率优化。此外，分析了覆盖与容量平衡的策略，以及4G向5G演进所面临的挑战与机遇。通过本讲，学生将获得对移动通信系统全面而深入的认识。

1. 移动通信系统原理与架构

移动通信系统是现代无线通讯的核心，它支持从语音通话到高速数据传输的各种服务。了解其原理与架构，对于掌握移动网络的性能和持续优化至关重要。

1.1 移动通信系统基本原理

移动通信系统以无线电波作为传输介质，通过一系列编码、调制、发送、接收和解码过程，实现信息的无线传输。其基本原理可以概括为几个核心环节：信号的调制与解调、信道编码与解码、多址接入和资源管理等。

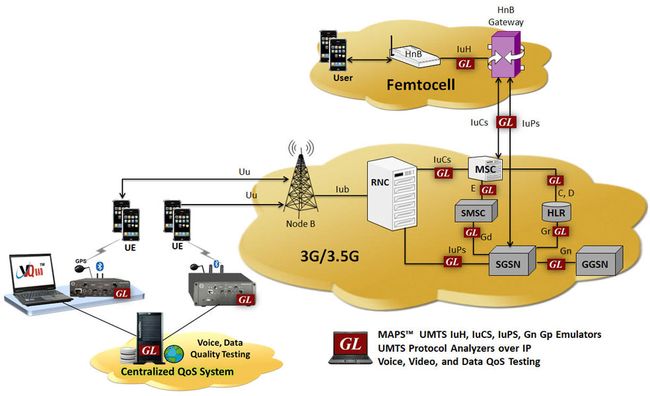

1.2 移动通信系统架构

移动通信系统架构通常分为接入网和核心网两大部分。接入网包括用户设备（UE）和基站（BS），负责与用户直接交互。核心网则是连接不同基站、管理系统数据交换以及与外部网络互联的部分。

1.3 系统的主要组件及其功能

一个典型的移动通信系统包含以下主要组件及其对应的功能：

• 用户设备（UE） ：移动用户终端设备，如手机、数据卡等，负责发起呼叫、接收信息等。
• 基站（BS） ：为UE提供无线接入点，实现与核心网的数据交换。
• 核心网（Core Network） ：处理用户数据，负责网络的呼叫控制、移动性管理、计费和安全等功能。

接下来章节中，我们会对移动通信设备进行更细致的探讨，深入理解其各自的角色与相互作用，以及它们在系统中发挥的关键作用。

2. 移动通信设备详解

2.1 用户设备（UE）与基站（BS）概述

用户设备（UE）是移动通信系统中的终端设备，它直接服务于最终用户。基站（BS）是网络中用于提供无线覆盖和通信服务的关键设备，负责与UE之间实现无线信号的收发。

2.1.1 用户设备的分类与功能

用户设备根据其功能、形态和使用场景，可以分为多种类型。最常见的是智能手机和数据卡，除此之外还有穿戴设备、物联网终端等。不同类型的UE具有不同的性能指标和设计要求。

智能手机作为最常见的用户设备，功能丰富，除了基本的通信功能外，还集成了多媒体播放、GPS定位、移动支付等多种功能。这些功能的实现依赖于UE内部的处理器、存储器、传感器等硬件组件以及相应的软件支持。

数据卡一般用于笔记本电脑等设备，主要功能是提供数据连接，允许用户访问互联网。相比智能手机，数据卡的设计更注重于数据通信的效率和稳定性。

物联网终端设备，如智能家电、传感器等，往往功能单一，但要求功耗极低，能够在电池供电下工作较长时间，并且具备远程通信的能力。

2.1.2 基站的作用与结构组成

基站的作用主要是实现无线信号的覆盖，为UE提供接入网络的途径，并在UE之间以及UE与核心网之间转发数据。基站通常由射频单元（RF）、基带处理单元（BBU）和天线系统组成。

射频单元负责无线信号的发送和接收，处理信号的调制解调和频谱搬移。基带处理单元负责对数字信号进行编码、解码、复用和解复用等处理。天线系统则负责信号的辐射和接收。

在现代移动通信系统中，基站的结构还包含了数字信号处理和网络功能的虚拟化。基站通过软件定义无线接入网（SDRAN）的架构，提高了系统的灵活性和可扩展性。

2.2 核心网络（Core Network）组件分析

核心网络是移动通信系统中负责处理呼叫、会话、路由以及维护网络状态的组件，其主要组件包括移动性管理实体（MME）、用户面功能（UPF）等。

2.2.1 核心网络的主要组件

移动性管理实体（MME）负责控制UE的注册过程，管理移动性相关的信令。MME是UE和核心网之间交互的控制核心，它处理鉴权、加密和会话管理等任务。

用户面功能（UPF）则负责数据包的转发，包括数据包的路由、转发、调度以及过滤等功能。UPF是用户数据传输的关键节点，其性能直接影响到数据传输速率和延迟。

除此之外，核心网络还包括了许多其他组件，如服务网关（SGW）、分组数据网络网关（PGW）、家庭代理（HA）等，每个组件根据其功能负责不同的网络任务。

2.2.2 核心网络的功能与架构

核心网络承担着移动通信系统中的控制平面和用户平面的多项功能。控制平面负责信令的处理，而用户平面则处理实际的数据传输。

核心网络架构的设计直接影响到网络的可扩展性、可靠性和效率。随着网络功能虚拟化（NFV）和软件定义网络（SDN）技术的发展，核心网络正在逐步向更灵活、更高效的方向演进。

例如，通过将核心网络功能软件化并运行在通用硬件上，可以实现资源的动态分配和网络的灵活编排。这种转变大大提升了网络适应不同业务需求的能力，并降低了运营成本。

在本章节中，我们首先介绍了用户设备（UE）和基站（BS）的概念、分类及其关键功能，然后深入探讨了核心网络组件的构成及其在移动通信系统中的作用。接下来，我们将继续深入，探索无线接口技术与4G LTE通信协议，进一步展开对移动通信设备的全面剖析。

3. 无线接口与4G LTE通信协议

3.1 无线接口的组成与功能

3.1.1 物理层的功能与技术标准

物理层是无线通信系统的基础，负责无线信号的发送和接收，以及信号在无线媒介中的传输。在4G LTE通信系统中，物理层的标准定义了一系列的无线传输参数和过程，包括无线信号的调制解调方式、信道编码、功率控制等。

LTE的物理层技术标准确保了高速的数据传输能力，支持频率分集多址（FDMA）和时间分集多址（TDMA）的组合。在下行链路（DL）中，使用正交频分复用（OFDMA）技术以提高频谱利用效率，并将带宽分配给不同的用户。上行链路（UL）则采用单载波频分多址（SC-FDMA）技术，以减少移动设备的能耗和对其他用户的干扰。

代码块示例：

# 示例代码展示如何使用LTE物理层进行信号调制
# 以下代码为伪代码，展示基本的信号调制过程

# 设置调制参数
modulation_type = "QAM256"
carrier_frequency = 2.6e9 # 2.6 GHz, 假设为LTE频段

# 模拟信号输入（比特流）
data_bits = generate_random_bits_stream()

# 调制过程
modulated_signal = OFDM_modulation(data_bits, carrier_frequency, modulation_type)

# 信号发送
send_signal(modulated_signal)

参数说明： - modulation_type ：指定了调制方式为256阶的正交幅度调制（QAM256），用于提高数据传输速率。 - carrier_frequency ：定义了载波频率，这是无线信号的中心频率。 - data_bits ：代表待发送的数据比特流。 - OFDM_modulation ：表示正交频分复用调制函数，负责将数据比特流转换为调制后的信号。 - send_signal ：模拟信号的发送过程，将调制后的信号通过无线接口发送出去。

在物理层中，信号的调制解调过程是通信质量的关键。根据信号质量的不同，物理层可以动态调整调制解调参数，以适应信道条件的变化。物理层还负责信号的同步、信道估计、信道质量指示（CQI）报告等任务，以支持更高级别协议的运行。

3.1.2 数据链路层的功能与技术标准

数据链路层位于物理层之上，主要负责为上层（如网络层）提供可靠的通信链路。在LTE系统中，数据链路层通过两个主要子层实现其功能：媒体访问控制（MAC）子层和无线链路控制（RLC）子层。

MAC子层负责控制和管理对物理层无线资源的访问。它包括逻辑信道到传输信道的映射、上行链路调度以及下行链路混合自动重传请求（HARQ）等功能。MAC子层的设计重点在于确保资源的公平分配、有效的带宽管理和传输的可靠性。

RLC子层则确保了数据包的有序传输、错误检测和纠正，以及流量控制。RLC提供了透明模式、非确认模式和确认模式三种传输模式，适应不同的数据传输需求。透明模式主要面向实时业务，非确认模式面向对时延不敏感的业务，而确认模式则提供了数据传输的可靠性保证。

表格展示：数据链路层的功能对比

| 功能层 | MAC子层 | RLC子层 | |--------------|--------------------------|-------------------------| | 主要职责 | 物理资源管理与调度 | 数据包的传输与重传 | | 传输模式 | 透明、非确认、确认 | 透明、非确认、确认 | | 错误处理 | 无 | 错误检测、自动重传 | | 流量控制 | 无 | 支持 | | 上下文 | 独立于上层协议 | 需要适配上层协议需求 |

数据链路层的实现确保了数据在无线接口的有效传输，它是保证通信链路质量的关键因素。通过结合物理层和数据链路层的功能，4G LTE系统能够提供高速、可靠、灵活的无线通信服务。

4. 核心网络与会话管理功能

4.1 核心网络的会话管理

4.1.1 会话建立与控制

会话管理是核心网络的关键功能之一，它负责在用户设备（UE）和网络之间建立、控制和释放通信会话。在第四代（4G）长期演进（LTE）网络中，会话管理功能是由移动管理实体（MME）和用户面功能（UPF）共同负责的。MME处理控制平面的会话管理，包括初始附着、切换和会话释放，而UPF处理用户数据平面的流量转发。

一个典型的会话建立流程如下： 1. 用户开机并发起网络接入请求。 2. 基站（eNodeB）接收请求并与MME交互，为用户设备建立信令连接。 3. MME执行身份验证和授权检查。 4. 一旦成功，MME发起会话建立流程，创建或更新会话状态。 5. S-GW（服务网关）和P-GW（PDN网关）根据MME指示创建或更新数据路径。 6. MME通知UE会话建立成功，并提供P-GW的IP地址等参数。

会话控制涉及到的信令流程非常复杂，需要精确的定时和状态同步。会话的每一个步骤都可能涉及多个组件的交互，例如，MME可能需要与家庭订阅服务器（HSS）进行交互以验证用户信息。

graph LR
A[UE开机] --> B[接入请求至eNodeB]
B --> C[MME建立信令连接]
C --> D[MME执行身份验证和授权]
D --> E[MME发起会话建立]
E --> F[S-GW和P-GW创建数据路径]
F --> G[MME通知UE会话建立成功]

4.1.2 会话状态维护与更新

一旦会话建立，核心网络必须能够持续维护会话状态，并在必要时进行更新。这包括对用户位置的跟踪、会话持续时间的监控，以及流量管理。会话更新可能发生在用户设备在不同基站之间切换时，或者在用户请求新的服务（如视频流）时。

为了维护和更新会话，核心网络使用了以下机制：

• 会话的定时刷新确保会话状态不会因为超时而失效。
• 事件驱动的会话更新响应用户的网络活动，如切换、数据速率变更或会话质量的调整。
• MME通过跟踪区域更新（TAU）来更新用户的位置信息。

对于会话的维护和更新，核心网络需要精确控制资源分配和配置，以保证高质量的服务和网络的高效利用。

4.2 核心网络的策略控制

4.2.1 QoS策略的制定与执行

服务质量（QoS）策略是核心网络保证不同服务需求得到满足的重要机制。策略控制功能决定用户数据的优先级和分配的网络资源，如带宽、时延等。QoS策略的制定和执行涉及到对用户的详细分类和对网络资源的动态管理。

QoS策略的制定基于以下因素：

• 用户订阅信息，包括订阅的QoS等级和服务类型。
• 应用类型，不同应用可能需要不同的QoS保证，如视频会议比网页浏览需要更低的时延。
• 网络负载情况，网络在高负载时可能需要调整QoS参数以保证整体性能。

核心网络设备使用QoS标记（如DSCP标记）和流量策略（如带宽限制）来实现QoS策略。一个策略执行的示例是，当网络检测到视频流会话时，它可能为该会话提供更多的带宽并确保低时延传输。

4.2.2 策略控制与计费功能

策略控制与计费（Policy and Charging Control, PCC）是核心网络另一重要组成部分，它将策略决策转化为实际的网络控制行为，并根据服务使用量对用户计费。PCC由策略决策功能（PDF）和计费规则功能（CRF）两个主要组件构成。

PCC的主要功能包括：

• 业务识别（Traffic Detection Function, TDF） ：识别用户请求的服务类型，触发相应的PCC规则。
• 策略执行（Policy Enforcement Function, PEF） ：基于PDF的决策执行QoS策略，控制数据流的转发。
• 计费采集（Charging Collection Function, CCF） ：收集用于计费的数据，包括会话开始、结束、状态更新等事件。

策略执行和计费功能的关键之处在于其灵活性和动态性。网络运营商可以根据市场需求和网络状况动态调整计费规则和策略执行策略，以提高网络资源的使用效率和用户满意度。

graph LR
A[业务识别] -->|触发| B[策略决策]
B --> C[策略执行]
C --> D[数据流转发]
A --> E[计费事件生成]
E --> F[计费采集]

PCC架构确保了计费的准确性和策略的即时性，同时也为未来的网络演进和新型服务的集成提供了基础。在5G和未来网络中，PCC将发挥更加重要的作用，以满足多样化的服务需求和保证复杂的计费模型得以实施。

5. 频谱效率优化与多址接入技术

频谱效率是移动通信系统性能的关键指标之一。随着用户数量的激增和数据服务需求的不断提升，频谱资源变得愈发紧张。因此，频谱效率的优化和高效的多址接入技术对于构建高效、可靠的无线通信系统至关重要。

5.1 频谱效率优化策略

频谱效率优化策略旨在提高无线频谱资源的利用率，从而支持更高的数据传输速率和更大的用户连接密度。

5.1.1 动态频谱管理

动态频谱管理（DSM）是一种灵活管理频谱资源的策略，它能够根据无线环境和用户需求动态地分配和调整频率资源。DSM的关键技术包括认知无线电（CR）和频谱共享。

认知无线电技术 能够让设备感知环境中的频谱使用情况，并智能地选择最佳的工作频段。而 频谱共享 允许不同的服务提供商或用户在时间、频率或空间上共享频谱资源。例如，一个频段可以同时服务于固定无线接入、移动通信以及物联网服务，通过动态调整分配给不同服务的频率和功率，有效提高频谱利用率。

5.1.2 波束成形与多用户MIMO技术

波束成形技术通过调整天线阵列中每个天线元素的相位和幅度，可以形成定向的信号波束，从而增强信号的传输效率和抑制干扰。这在复杂的无线通信环境中尤为重要，因为它能够减少信号干扰并提供更加稳定的通信链路。

多输入多输出（MIMO）技术通过使用多个发送和接收天线来实现数据速率的提升。而 多用户MIMO（MU-MIMO） 技术更进一步，允许多个用户同时在同一频谱资源上进行通信。在5G网络中，MU-MIMO技术特别有助于提升系统的总吞吐量，同时优化频谱效率。

5.2 多址接入技术详解

多址接入技术是无线通信系统中至关重要的组成部分，它负责实现多个用户设备在共享信道上的有效通信。

5.2.1 OFDMA与SC-FDMA技术对比

正交频分多址（OFDMA）和单载波频分多址（SC-FDMA）是两种常见的多址接入技术。

• OFDMA技术 将可用的带宽分成许多相互正交的子载波，并允许多个用户设备在不同的子载波上同时传输数据。OFDMA在处理大量用户和实现高速数据传输方面表现优异，是4G LTE和5G NR网络的核心技术之一。

• SC-FDMA技术 则使用单个载波进行传输，并通过频域上的分割来允许多个用户同时通信。SC-FDMA相较于OFDMA，其峰均功率比（PAPR）较低，这意味着信号放大器可以更高效地工作，从而节省能量并延长设备的电池寿命。

5.2.2 多址接入技术在5G的应用展望

5G网络对多址接入技术的要求更加严苛，特别是在支持大规模物联网设备和实现超低延迟通信方面。5G引入了新的多址接入技术如增强型移动宽带（eMBB）、超可靠低延迟通信（URLLC）和大规模机器类通信（mMTC）。

这些技术的应用为5G网络提供了更广泛的频谱使用能力和更高的频谱效率，同时对网络的灵活性和可扩展性提出了更高的要求。随着5G技术的演进，我们可以预见到更多创新的多址接入技术被引入，以进一步优化频谱利用，实现网络性能的飞跃。
