【SLAM】SLAM技术详解：同步定位与地图构建

引言

在机器人技术、自动驾驶、增强现实（AR）和无人机等前沿领域，SLAM（Simultaneous Localization and Mapping）技术扮演着至关重要的角色。SLAM，即同时定位与地图构建，是一种通过传感器数据实时估计机器人或无人系统自身位置并构建环境地图的技术。本文将详细介绍SLAM技术的原理、应用场景、分类及其优缺点，并对SLAM技术的未来发展进行展望。

SLAM技术概述

定义与原理

SLAM技术通过处理传感器数据（如激光雷达、摄像头等）来估计机器人或无人系统的位姿（位置和姿态）并构建环境地图。其核心问题包括数据关联、状态估计和地图表示。SLAM系统一般分为五个模块：传感器数据、视觉里程计、后端、建图及回环检测。传感器数据用于采集实际环境中的各类型原始数据；视觉里程计用于估算不同时刻间移动目标的相对位置；后端用于优化视觉里程计带来的累计误差；建图则根据前端与后端得到的运动轨迹来建立地图；回环检测则通过考虑同一场景不同时刻的图像来消除累积误差。

应用领域

SLAM技术广泛应用于机器人、自动驾驶、增强现实和无人机等领域。在机器人领域，SLAM可以辅助机器人执行路径规划、自主探索、导航等任务；在自动驾驶领域，SLAM技术提供视觉里程计功能，并与GPS等其他定位方式相融合，满足无人驾驶精准定位的需求；在AR领域，SLAM技术能够构建视觉效果更为真实的地图，从而提升用户体验；在无人机领域，SLAM可以快速构建局部3D地图，辅助无人机识别路障并自动避障规划路径。

SLAM技术分类

基于传感器的类型

• 激光SLAM：采用激光雷达作为主要传感器，通过激光扫描获取环境信息，具有较高的测量精度和定位精度，适用于不同环境下的稳定导航。
• 视觉SLAM：采用相机作为主要传感器，通过图像处理和分析获取环境信息，具有广泛的应用前景，但易受光照、纹理等因素影响。

基于实现方法

• 基于滤波的方法：如扩展卡尔曼滤波（EKF）、粒子滤波（PF），通过概率统计的方式估计机器人的位姿和地图。
• 基于优化的方法：如图优化、直接法，通过最小化误差函数的方式求解机器人的位姿和地图。

基于应用场景

• 室内SLAM：主要针对室内环境，如家庭、办公室、商场等。
• 室外SLAM：针对室外环境，如城市、乡村、山区等，需要处理更复杂的环境变化。

SLAM技术详解

视觉SLAM技术

原理：视觉SLAM通过特征提取与匹配，从图像中提取特征点，并在不同帧之间进行匹配，构建特征点的运动轨迹，从而估计相机的位置和姿态。

优缺点：

• 优点：不依赖外部传感器，仅通过相机即可实现定位和地图构建；适用于室内外多种场景；可以构建稠密的三维地图。
• 缺点：对光照、纹理等环境因素敏感，鲁棒性有待提高；在大尺度、复杂动态场景下性能受限；实时性要求较高。

激光SLAM技术

原理：激光SLAM通过发射激光束并测量其反射回来的时间，计算出与周围物体的距离，利用激光雷达获取的环境点云数据，通过匹配算法估计机器人在环境中的位置和姿态。

优缺点：

• 优点：具有较高的测量精度和定位精度；稳定性高，不易受光照、颜色等因素影响；适用于室内外多种场景。
• 缺点：激光雷达价格较高，导致激光SLAM技术成本较高；在结构特征不明显的环境中性能可能受限；激光点云数据量较大，对计算资源需求高。

SLAM技术应用案例

机器人自主导航

机器人利用SLAM技术可以在未知环境中实时构建地图，实现自主定位与导航，避开障碍物并到达指定位置。例如，科沃斯、塔米等扫地机器人通过SLAM算法结合激光雷达或摄像头的方法，高效绘制室内地图，智能分析和规划扫地环境。

增强现实

在AR领域，SLAM技术能够将虚拟信息与真实环境相结合，为用户提供沉浸式的增强现实体验。微软Hololens、谷歌Project Tango等AR产品均应用了SLAM技术来构建视觉效果更为真实的地图。

无人机航拍定位

无人机利用SLAM技术可以实现精准定位，即使在GPS信号不佳的情况下也能保持稳定的飞行。通过SLAM技术构建环境地图，无人机可以实现自主导航和避障功能，提高航拍质量和服务水平。

SLAM技术挑战与未来发展

面临挑战

• 复杂动态环境感知：在复杂、动态的环境中，如人流密集、光照变化等场景，SLAM技术需要解决实时、准确的感知问题。
• 高精度地图构建：构建高精度、全局一致的地图是SLAM技术的核心任务之一，但在大规模环境中实现高精度地图构建仍具有挑战性。
• 实时性要求：SLAM技术需要满足实时性要求，在保证精度的同时，优化算法性能，提高运算效率。

发展趋势

• 多传感器融合：激光SLAM与视觉SLAM的融合使用将具有巨大的取长补短潜力，提高系统在不同环境下的鲁棒性和精度。
• 深度学习应用：随着深度学习技术的发展，SLAM技术将引入更多深度学习算法，提升环境感知和地图构建的智能化水平。
• 低成本高性能：随着传感器技术的不断进步和成本的降低，SLAM技术的普及和应用范围将进一步扩大。

Github项目推荐

在GitHub上，有许多优秀的SLAM（Simultaneous Localization and Mapping，即同时定位与地图构建）相关代码库可供学习。以下是一些推荐的项目，涵盖了不同的SLAM技术类型和应用场景：

1. Cartographer

• 简介：Cartographer是一个系统，可跨多个平台和传感器配置以2D和3D形式提供实时同时定位和制图(SLAM)。
• GitHub地址：https://github.com/cartographer-project/cartographer

2. OpenVSLAM

• 简介：OpenVSLAM是一个单眼、立体声和RGBD视觉SLAM系统，与各种类型的相机型号兼容，并且可以轻松地针对其他相机型号进行定制。它是完全模块化的，使用易于理解的API将几个功能封装在单独的组件中。（目前 OpenVSLAM 暂停使用）
• GitHub地址：https://github.com/xdspacelab/openvslam

3. MVision

• 简介：MVision是一个机器人视觉项目，集成了移动机器人、VS-SLAM、ORB-SLAM2、深度学习目标检测（yolov3）、行为检测、opencv、PCL、机器学习等功能，适用于无人驾驶等领域。
• GitHub地址：https://github.com/Ewenwan/MVision

4. g2o

• 简介：g2o是一个用于优化基于图形的非线性误差函数的开源C++框架，被设计为易于扩展到各种各样的问题，通常可以在几行代码中指定一个新问题。它为SLAM和BA的多个变体提供了解决方案。
• GitHub地址：https://github.com/RainerKuemmerle/g2o

5. Maplab

• 简介：Maplab是一个用C++编写的开放式、面向研究的视觉惯性映射框架，用于创建、处理和操纵多会话地图。它包含了一个在线前端ROVIOLI，可以创建视觉惯性图，还可以跟踪本地化图中的无漂移姿态。
• GitHub地址：https://github.com/ethz-asl/maplab

6. ElasticFusion

• 简介：ElasticFusion是一个实时密集视觉SLAM系统，能够捕获使用RGB-D摄像机探索的房间尺度环境的综合密集全局一致的基于surfelf的地图。
• GitHub地址：https://github.com/mp3guy/ElasticFusion

7. evo

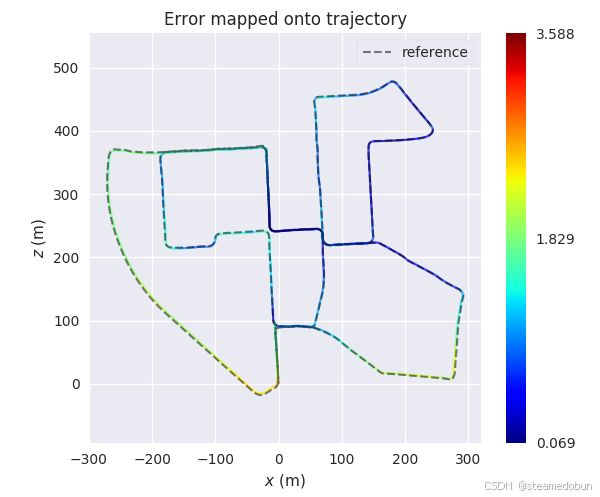

• 简介：evo是一个用于评估里程表和SLAM的Python软件包，提供可执行文件和一个小型库，用于处理、评估和比较测距法和SLAM算法的轨迹输出。
• GitHub地址：https://github.com/MichaelGrupp/evo

8. MRPT

• 简介：MRPT（移动机器人编程工具包）提供了面向移动机器人和计算机视觉研究人员的C++库，包括SLAM解决方案、3D几何、SE(2)/SE(3)李群、点、地标、姿态和地图上的概率密度函数(pdf)、贝叶斯推理（卡尔曼滤波、粒子滤波）、图像处理、避障等功能。
• GitHub地址：https://github.com/MRPT/mrpt

9. LIO系统

• direct_lidar_inertial_odometry：一个结合了激光雷达和惯性传感器的实时里程计系统。
• GitHub地址：https://github.com/vectr-ucla/direct_lidar_inertial_odometry

10. 动态SLAM系统

• VDO-SLAM：一个能够处理动态场景的SLAM系统，基于ORB-SLAM2开发。
• GitHub地址：https://github.com/halajun/vdo_slam

11. 其他前沿项目

• NeRF-SLAM：结合NeRF技术的SLAM系统，探索了将神经辐射场用于SLAM的新方法。
• GitHub地址：https://github.com/ToniRV/NeRF-SLAM

这些项目涵盖了SLAM领域的多个方面，包括视觉SLAM、激光雷达SLAM、惯性融合SLAM以及动态场景处理等，是学习SLAM技术的宝贵资源。建议根据自己的兴趣和需求选择合适的项目进行深入学习。
