OvS 实现难点

OvS 实现难点

• 兼容 OpenFlow 多个版本

兼容 OpenFlow 多个版本

在运行时的时候，需要兼容 OpenFlow 多个版本，比如同时支持多个不同 OpenFlow 网桥的协议解析

对于不同的 OpenFlow 版本，比如都是独立的 openflow1x.h 头文件。

实现兼容性的主要方法是从核心代码中抽象出差异的大部分细节，通过在OF1.X 和稍高级的抽象表示之间添加一个进行转换的协议层。。这种方法的核心是include/openvswitch/of-util.h 中的许多 struct ofputil_* 结构。

• OpenFlow 1.1 support is complete.
• OpenFlow 1.2 support is complete.
• OpenFlow 1.3 support 不完全（原因：部分功能依赖内核支持）
• 1.4 ...
• 1.5 ...

ovs-vswitched 为 bond 实现基于以太网源地址和VLAN的“负载均衡”机制

In particular, the source MAC and VLAN tag are hashed into one of 256 values，实现了一个 bond hash 的 hash 表。每 10 秒，会触发一次重均衡。重均衡每次调整的权重是 0.1。最多允许的不平衡量是 3%。

只有当通过绑定的流量有多个以太网源地址时才有用，例如，来自多个虚拟机的网络流量通过绑定进行多路复用。

ovs-vswitchd 代码在 vswitchd/bridge.c

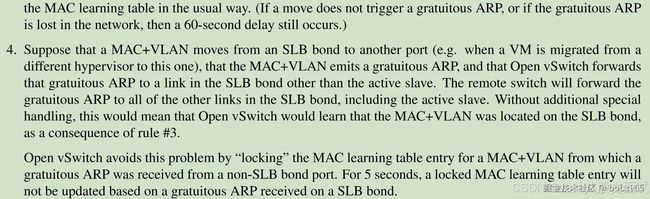

bond 子接口异常，自动切换到另一个 （方法：bond_enable_slave()）： 会发送一个免费 ARP（比如： gratuitous learning packet），特别是 RARP。

• 单播包： bond 会从所有 slave 卡接收
• 多播： 只会从一个 slave 接收
• 广播： 当虚拟机移动到另个节点的交换机上时，vswitch 会有一个例外规则：交换机会发 ARP reply 广播：用于表示，虚拟机的MAC 已经移动到别处了。APR reply 通常是一个单播，但在这个场景是一个广播。这个广播是从交换机的某个端口发出的，他的其他端口收到都会丢包。

使用 SLB Bonding

上面说的就是，基于源 MAC+VLAN 进行 hash

如果不使用 SLB bond，也没有任何流表控制，可能虚拟机热迁移会丢包超过一分钟（取决于旧的 arp 超时）

使用 LACP Bonding

依赖远程交换机实现 LACP， LACP 会协商（不用 OVS 自己的 SLB ）

使用 主备 Bonding
