ISIS-IP

IS-IS协议

一：IS-IS基本知识

全称：中间系统-中间系统协议

属于链路状态路由协议、IGP路由协议、无类路由协议。



IS-IS协议与OSPF协议不同点？

ospf协议主要应用于企业网络

ISIS协议主要应用于ISP网络（运营商网络）



IS-IS特点：

 1.注重路由的发现与计算，存在周期性更新，也存在触发式更新

 2. 通过收集全网的链路状态信息，执行SPF计算后得到最优路径；

3.收敛速度极快

4.无环路，防环机制丰富



IS-IS缺点：

1.在默认情况下，isis的开销默认均为10，可以实现根据带宽进行计算，但是需要人为的设置

2.在区域设计上，以路由器为界；无区域修复的解决方案







ISIS的路由器存在三种类型：

 L2：骨干区域内的设备

 L1：非骨干区域内的设备

 L1-2：可以同时建立起L1和L2的邻居关系；（华为默认）



L1>L2，ISIS协议路由协议优先级为15，但是ISIS协议的内部协议优先级，L1为15，L2为18；



区域设计规则：

  1.骨干区域不可分割

  2.非骨干区域必须围绕骨干区域而建

  3.必须存在一个骨干区域





二：IS-IS协议的NET地址

NET是一类特殊的NSAP（SEL＝00），在路由器上配置IS-IS时，只需要考虑NET即可。如：

49.0001.         0000.0000.0001    .00

  Area ID        System ID        N-SEL



结构组成： area id+system id+SEL

作用：用于补全ISIS的配置信息；

area id：1-13字节的字段，作用是用于分割非骨干区域

分割非骨干区域目的：为了保护L1的设备性能。



当设备与设备之间建立L2的邻居关系时，area id可以相同也可以不同

当设备与设备之间建立L1的邻居关系时，area id必须一致（数值一致与长度一致）。



system id：系统ID（6个字节），类似于ospf的router id，只能手工设置，要求全网唯一。



SEL：协议标识位，固定为1个字节，集成化的ISIS协议SEL固定为00.





ISIS的实验配置

  1，创建ISIS进程

  2，设置isis的level级别

  3，设置NET地址

  4，将相应接口宣告进isis的进程。









二：ISIS的网络类型

P2P网络：当底层链路协议为PPP、HDLC、FR等协议时，接口被自动设置为P2P网络

注意：如果底层链路协议为FR时，需要在中心节点设备上创建子接口；



broadcast网络：当底层链路协议为以太网、IEEE 802.3等协议时，接口被自动设置为broadcast网络；

注意：1.手工修改网络类型时，只允许broadcast网络修改为P2P；

2.P2P与broadcast之间无法建立邻居关系；





三：ISIS协议的报文

  hello（IIH）报文：用于发现、建立、维护isis的邻居关系



  LSP报文：用于携带ISIS的详细的链路状态信息（类似于LSU报文）



  CSNP报文：用于携带LSP的摘要信息，用于对比与确认；（类似于DD报文）



  PSNP报文：用于请求或者确认LSP的详细信息；（类似于LSR和LS ACK报文）







ISIS报文承载于IEEE 802.3之上。赋予的优点如下

  （1）协议扩展性较强，不需要依赖于IP协议

  （2）依赖于mac地址进行通信

  （3）安全性较高，实施攻击时需要接入同一个局域网

  （4）无确认机制，不可靠

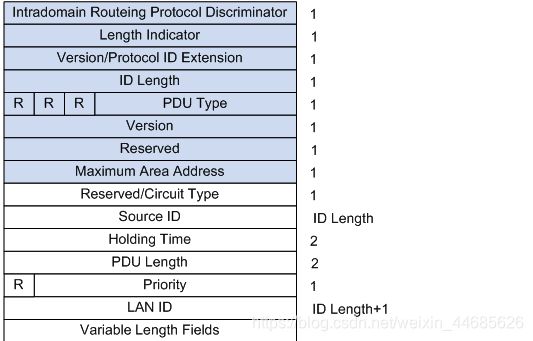

ISIS的头部信息



主要字段的解释如下：

• Reserved/Circuit Type：高位的6比特保留，值为0。低位的2比特表示路由器的类型（01表示L1，10表示L2，11表示L1/L2）。
• Sour
