不同之间Vlan通信

Vlan间路由

vlan：相当于把交换机变成一共虚拟路由器

vlan间路由概述

vlan间路由：通过三层设备路由，使得不同vlan间可以互相通信。
仅仅允许单播通信
vlan间路由方式：1、 SVI（交换虚接口）（三层交换机） 或 2、vlanif口 单臂路由（路由器）

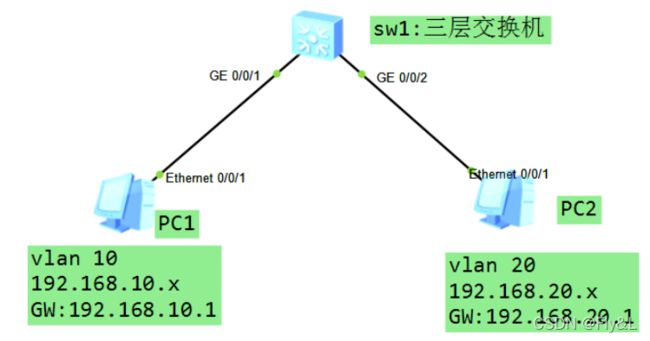

vlan间路由：SVI ：switch virtual interface

sw1:
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20

int vlanif 10 创建交换机虚拟接口vlanif 10 (SVI)
ip add 192.168.10.1 24 配置ip地址作为vlan10网关
int vlanif 20
ip add 192.168.20.1 24
注意：可以将三层交换机抽象成一台路由器，vlanif接口就是路由器的接口
核心层交换机查看路由表转换标签值。

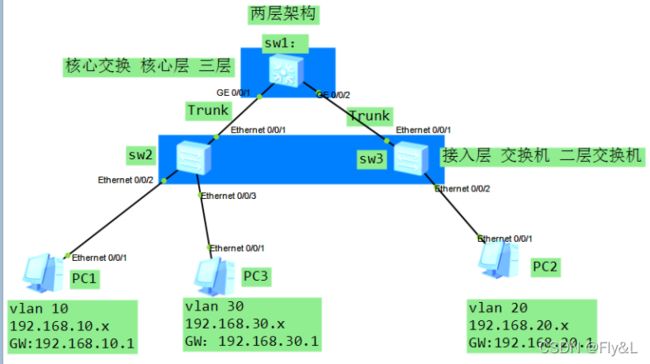

两层架构 SVI配置：

sw2:
vlan batch 10 30
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/2
port link-type access
port default vlan 10
#
interface Ethernet0/0/3
port link-type access
port default vlan 30
sw3:vlan 20
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/2
port link-type access
port default vlan 20
sw1:
vlan batch 10 20 30
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
#
interface Vlanif20
ip address 192.168.20.1 255.255.255.0
#
interface Vlanif30
ip address 192.168.30.1 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type trunkport trunk allow-pass vlan all
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all


接入层：接pc口划分成access口，接核心交换划分成trunk口
                 vlan batch 10 20                 int  g/0/0/2
                  int g/0/0/1                          port link-type
                  port link-type  access         port  trunk  allow-passed vlan all
                  port default vlan 10

核心层：vlan  batch  10 20
                 int  vlan 10
                 ip add 1.1.1.1 24

查看配置：dis  ip interface  brief
        dis  ip  routing-table（核心交换机上）

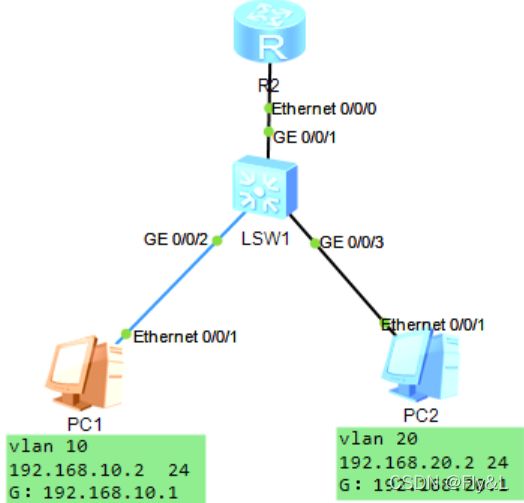

vlan件路由：单臂路由（一根线和交换机相连）

交换机：划分vlan g/0/0/2，配置trunkg/0/0/1
vlan batch  10 20
int g0/0/2
port link-type  access
port  default  vlan 10
interface Ethernet0/0/3
port link-type access
port default vlan 20

int  g0/0/1
port link-type trunk
port  trunk  allow-pass  vlan all

路由器：
int g0/0/0.10    进入逻辑子接口
dotlq   termination  vid  10   报文封装采用802.1Q封装，同时给报文打上tag
ip add  192.168.10.1 24
arp broadcast enable    开启arp广播

interface Ethernet0/0/0.20
dot1q termination vid 20
ip address 192.168.20.1 255.255.255.0
arp broadcast enable

注释：arp broadcast enable命令用来使能子接口的ARP广播功能。缺省情况下，子接口没有使能ARP广播功能。子接口不能转发广播报文，在收到广播报文后它们直接把该报文丢弃。为了允许子接口
能转发广播报文，可以通过在子接口上执行此命令
工作原理：当数据包进入路由器时，路由器首先根据目标地址结合自己的路由表将标签转换，然后从相应的子接口发出。
注意：从子接口发出报文会给报文嵌入相应标签！

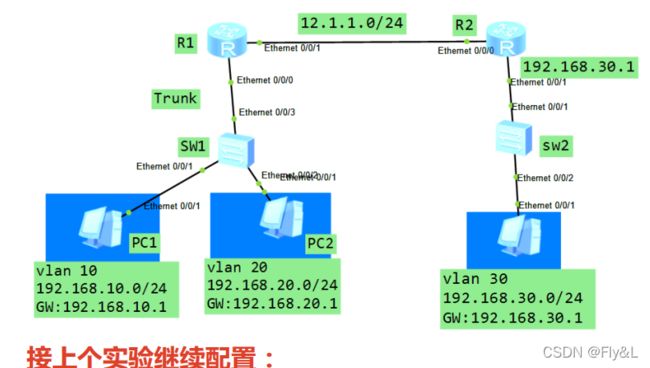

sw2：
vlan 30
int e0/0/1
port link-ty access
port defau vlan 30
int e0/0/2
port link-ty access
port defau vlan 30
R2:
ip route-static 192.168.10.0 255.255.255.0 12.1.1.1
ip route-static 192.168.20.0 255.255.255.0 12.1.1.1
#
R1:
ip route-s 192.168.30.0 24 12.1.1.2
缺点：对于部分网络，vlan间数据传输的效率过低。
