开发板介绍

1、芯片说明（RV1126）

来源一瑞芯微公司的芯片->海思(华为旗下)市场
之前我们监控领域百分60%左右市场都是用海思的芯片
尤其是 4K的编解码的芯片

在19-20年 海思以及华为公司最难的几年
所有的行业半导体都在制裁
没有一家芯片厂愿意给华为做芯片
海思处于没芯片！

---

-- 瑞芯微的 RV1126-> 淘宝25块左右

• 四核 CPU-A7（32bit） -> 频率是1.5GHZ

• 内部集成VPU(专用的视频编解码器)

• 同时编码 4K/30FPS的H264/H265的视频，外加再编码一路 1080P的H264/H265的视频

-- 这样就可以接 两路摄像头，最高支持 一路 800W（基本上属于行业标杆） 一路200W

• NPU->是专门跑AI的芯片

• 单核的 1.2T 的NPU可以做：

人脸识别的门禁
车牌识别
任何的小型AI的模型

UART IIC SPI PWM 统统支持
MIPI_DSI->LCD显示接口 最高支持 1080p/60FPS的屏幕显示
MIPI_CSI->最高支持两个摄像头

-- 这款芯片非常适合做：

2、摄像头芯片说明（格科微公司的GC2053）

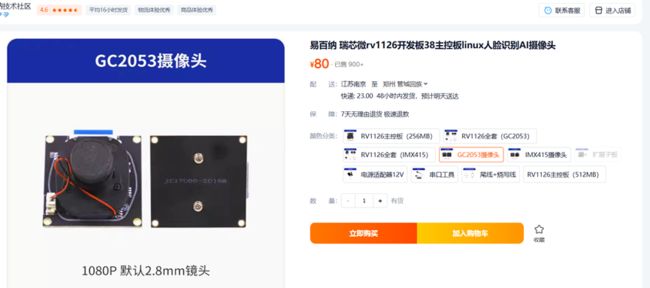

• 摄像头用的是上海 格科微公司 GC2053 - 29

摄像头在我们专业领域叫做图像传感器！
图像传感器一般采集的数据叫做 拜尔数据！
这个数据一般偏绿，有噪声-> ISP处理(专业人员)->得到你们看到的图像数据
ISP后续我们会浅浅接触，你和我都没有能力调 ISP

• 接口 MIPI_CSI->双车道(2 line)

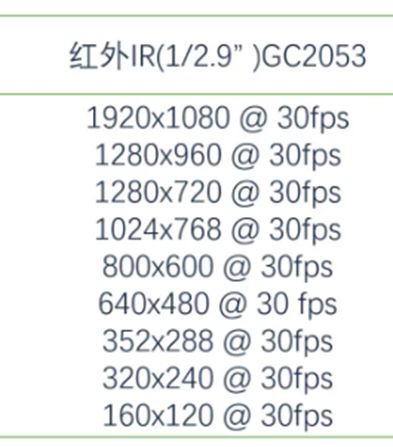

• 200W的像素 ： 分辨率是 1920*1080

• 最高支持 30FPS

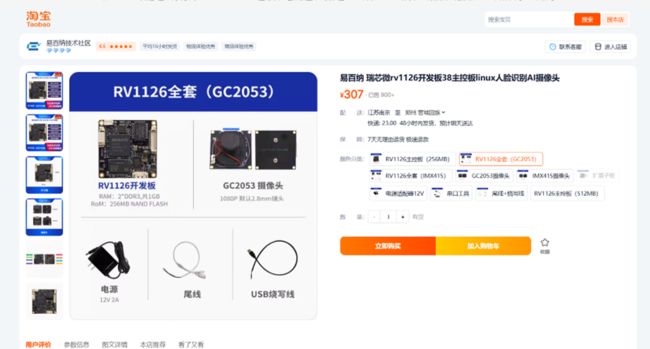

3、板载资源说明

蜂鸣器、按键、各种USB等

4、开发板适合做什么项目

• 智能猫眼
• 人脸识别门禁
• 车牌识别闸机
• 内网监控
• 公网监控

开发板的调试方法

-- 有两种方法，一种是ADB调试法，一种是NFS调试法

• 电脑上有网口的选择nfs，没有的选择ADB

ADB调试法

-- 经过实际测试我们开发板无法通过 Ubuntu做ADB调试,但是Windows可以识别 ADB 那么我就可以在Windows的终端做ADB调试

-- 把 ADB 调试程序配置到 Windows环境变量，adb调试程序在烧写软件里面bin目录下

-- windows的终端打开方法：

• win10/win11的电脑->应用程序中搜索 PowerShell

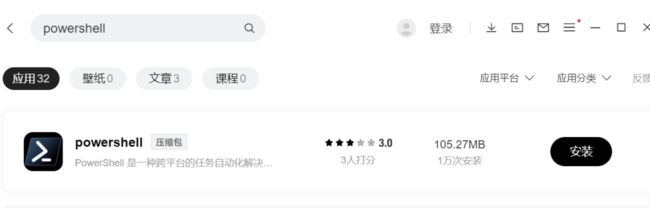

win11原则上可以右键打开终端,win10 win+r 执行 cmd->这个终端不好用,win10没有 Powershell终端->需要在应用下载

-- 点击安装

-- 安装完毕之后在这里点击搜索这个软件

-- 打开之后就可以输入指令了

• powershell终端指令完全兼容 Linux的指令

-- 把 adb.exe路径添加到 Windows的环境变量，这样的话 你想在哪里用 adb指令都可以

-- 配置adb的环境变量，让其在所有路径下都可以进去adb终端，需要在path中添加adb.exe的路径

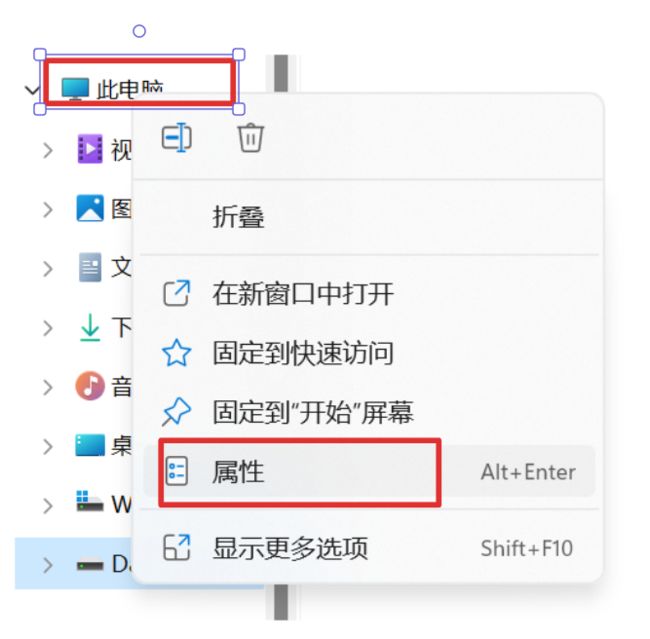

-- 1、右键点击此电脑的属性

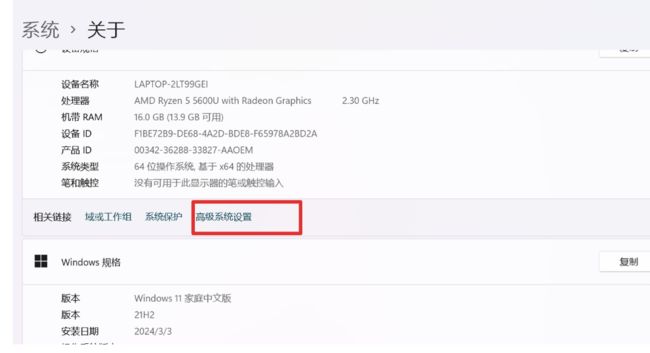

-- 2、点击高级系统设置

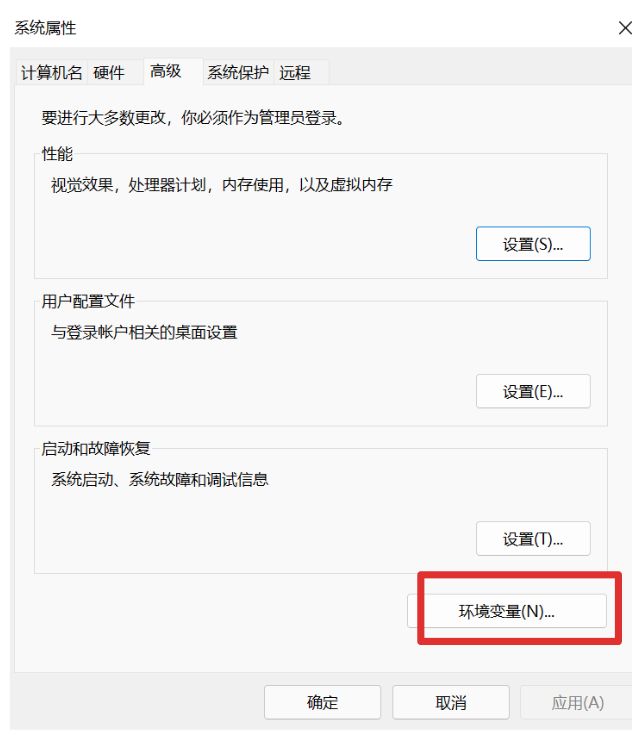

-- 3、选择环境变量

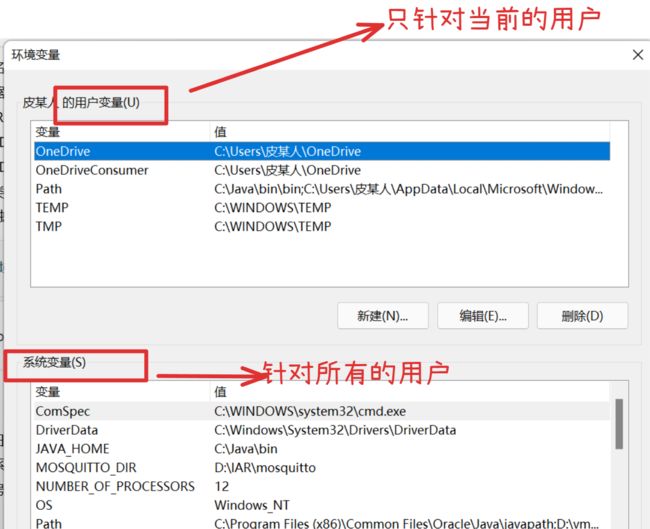

-- 4、可以发现有两个path，一个用户变量，一个系统变量。没什么区别，因为只有一个用户

-- 5、双击打开path（环境变量）
