外部中断源中断嵌套

0 任务

当外部中断源0负跳变触发中断时，黄色发光二极管闪烁，当外部中断源1负跳变触发中断时，红色发光二极管闪烁20 次。外部中断源1设置为高优先级，外部中断源0设置为低优先级。执行外部中断源0的中断服务过程中，当外部中断源1发出中断请求，就会发生中断嵌套。

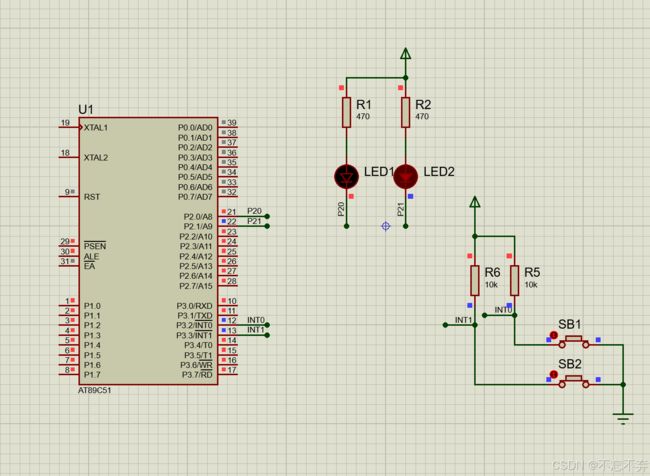

1 原理图

2 源程序

/*********************************************************************
名称：外部中断0和1的中断嵌套
说明：外部中断0设置为低优先级，外部中断1设置为高优先级

*********************************************************************/
#include "reg51.h"
//对系统默认数据类型进行重定义
typedef unsigned int u16;
typedef unsigned char u8;
u8 i=0;
//定义LED1和LED2管脚
sbit LED1=P2^0;
sbit LED2=P2^1;
//定义独立按键KEY2和KEY3控制脚
sbit KEY2=P3^2;
sbit KEY3=P3^3;
//声明初始化函数
void exti0_init(void);
void exti1_init(void);
/****************************************************************
* 函 数 名       : delay_10us
* 函数功能         : 延时函数，ten_us=1时，大约延时10us
* 输    入       : ten_us
* 输    出         : 无
****************************************************************/
void delay_10us(u16 ten_us)
{
    while(ten_us--);
}

/*********************************************
* 函 数 名       : exti0_init
* 函数功能         : 外部中断0配置函数
* 输    入       : 无
* 输    出         : 无
*********************************************/
void exti0_init(void)
{
    IT0=1;    //跳变沿触发方式（下降沿）
    PX0=0;
    EX0=1;   //打开INT0的中断允许
    EA=1;    //打开总中断
}
/*********************************************
* 函 数 名       : exti1_init
* 函数功能         : 外部中断1配置函数
* 输    入       : 无
* 输    出         : 无
*********************************************/
void exti1_init(void)
{
    IT1=1;
    PX1=1;
    EX1=1; //打开INT1的中断允许
    EA=1;
}
void main()
{
    exti0_init();  //外部中断0配置
    exti1_init();  //外部中断1配置
    while(1)
    {
    }
}

void exti0() interrupt 0 //外部中断0中断函数
{
    delay_10us(1000);    //消抖
    if(KEY2==0)         //再次判断K2键是否按下
        while(1)
        {
         LED1=!LED1;
         delay_10us(1000);
        }
}
void exti1() interrupt 2  //外部中断1中断函数
{
    delay_10us(1000);
    if(KEY3==0)
    while(1)
   {
        LED2=!LED2;
        delay_10us(1000);
        i++;
        if(i==20)
            break;
    }
}

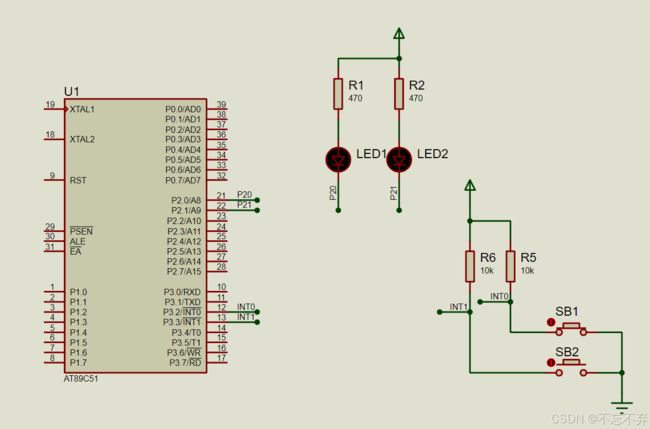

3 仿真
