聊聊网络变压器的主要电性参数中英文对照及其应用意义

       Hqst盈盛（华强盛）电子导读：今天聊的是的是网通设备有关工程师产品设计时要了解的网络变压器的主要电性参数中英文对照及其应用意义..

       下面我们就一起来先来看看网络变压器的主要电性参数中英文对照：

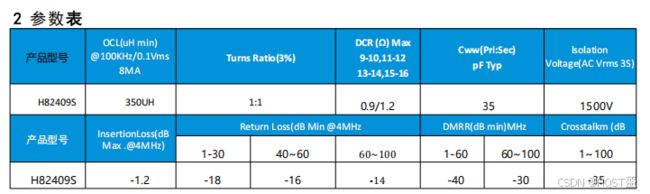

       这是一款小24PIN 千兆网络变压器的主要参数表，想想我们对这些电性参数都了解吗？



 -Open Circuit Inductance, OCL（开路电感）‌：是指变压器在开路状态下的电感值。

   -Turn Ratio（变压比，也称圈比或匝数比）‌：是指变压器初级和次级线圈的匝数比。

   -DC Resistance，DCR（直流阻抗）‌：是指变压器在直流条件下的电阻值。 ‌ ‌

  -Cww（Winding to Winding Capacitance）是指绕组间电容，也称线间电容。它是指变压器不同绕组之间存在的电容，这个参数对信号传输、电磁兼容性等有诸多影响，比如会影响高频信号的耦合和隔离效果。

- Isolation（隔离度）：用于衡量变压器隔离不同电路之间信号的能力，单位是分贝（dB）。

   - Insertion Loss（插入损耗）：指信号通过网络变压器时，其功率的损耗程度，通常用分贝（dB）来计量。它是用来衡量插入变压器后对传输信号的影响，通常越小越好。

 - Return Loss（回波损耗）：是指在传输线端口处反射波功率与入射波功率之比，用来衡量反射信号的大小，单位也是分贝（dB）。
- Impedance（阻抗）：包括初级阻抗和次级阻抗，是指网络变压器对交流电所起的阻碍作用，单位是欧姆（Ω）。

- Common Mode Rejection Ratio，CMRR（共模抑制比）：用来描述变压器对共模信号的抑制能力，单位为分贝（dB）。

Cross Talk（交越干扰,串扰）‌：这是指两个单元电路之间的信号干扰。 ‌

-Isolation Level（隔离电平）‌：这是指变压器的隔离性能。 这些参数共同决定了网络变压器的性能和适用场景。例如，插入损耗和回波损耗直接影响信号的传输质量，而交越干扰和共模抑制比则影响设备的抗干扰能力‌

‌ ‌Leakage InductanceLeakage Inductance（漏电感）‌：这是与变压器耦合系数有关的参数，取决于绕线技术和磁芯。 ‌互绕电容（Interwinding Capacitance）‌：这是指变压器初级和次级线圈之间的电容。 ‌ ‌ ‌

        综上所述，以上就是网络变压器产品的主要电性参数英译及其缩写与它们的作用,对网络变压器硬件设计与应用有兴趣的朋友，欢迎增补与修正......

      也欢迎硬件/软件设计界的朋友欢迎留言讨论.....
