网络安全-防御 第三次作业（图像配置和拓扑测试后续）
作业要求：

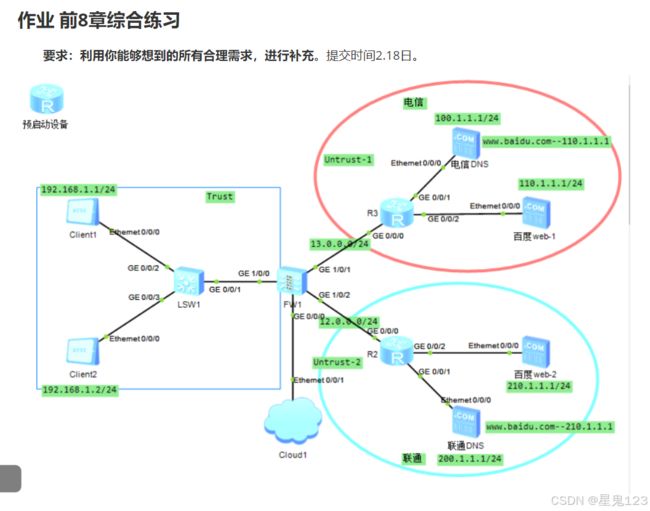

一、拓扑搭建
在eNSP软件中，进行如下操作搭建拓扑：
-
设备选取与放置：
从设备库拖出1台预启动路由器（R）放于左上角；
1台交换机（LSW1）置于中部偏左，用于连接内网客户端；
1台防火墙（FW1）在交换机右侧，作为网络安全隔离核心；
2台路由器（R2、R3），R3在右上角连接电信网络部分，R2在右中部连接联通网络部分；
6台PC，分别为Client1、Client2、电信DNS模拟机、联通DNS模拟机、百度web - 1模拟机、百度web - 2模拟机，按对应关系连接到交换机或路由器接口。
-
设备连接：
Client1的Ethernet0/0/0连交换机LSW1的Ethernet0/0/2；
Client2的Ethernet0/0/0连交换机LSW1的Ethernet0/0/3；
交换机LSW1的GE1/0/0连防火墙FW1的GE1/0/0；
防火墙FW1的GE1/0/1连路由器R3的GE0/0/0，GE1/0/2连路由器R2的GE0/0/0，GE0/0/1连Cloud1；
路由器R3的GE0/0/1连电信DNS模拟机的Ethernet0/0/0，GE0/0/2连百度web - 1模拟机的Ethernet0/0/0；
路由器R2的GE0/0/1连联通DNS模拟机的Ethernet0/0/0，GE0/0/2连百度web - 2模拟机的Ethernet0/0/0。
二、设备基础配置
（1），指令配置
- Client1：设置IP为192.168.1.1/24，网关192.168.1.254。
- Client2：设置IP为192.168.1.2/24，网关192.168.1.254。
- 交换机（LSW1）：
system - view
vlan 10
interface Ethernet0/0/2
port link - type access
port default vlan 10
quit
interface Ethernet0/0/3
port link - type access
port default vlan 10
quit
interface GigabitEthernet1/0/0
port link - type trunk
port trunk allow - pass vlan 10
quit
interface Vlanif10
ip address 192.168.1.254 255.255.255.0
quit
- 防火墙（FW1）：
system - view
interface GigabitEthernet1/0/0
ip address 192.168.1.253 255.255.255.0
quit
interface GigabitEthernet1/0/1
ip address 13.0.0.1 255.255.255.0
quit
interface GigabitEthernet1/0/2
ip address 12.0.0.1 255.255.255.0
quit
firewall zone trust
add interface GigabitEthernet1/0/0
quit
firewall zone untrust
add interface GigabitEthernet1/0/1
add interface GigabitEthernet1/0/2
quit
security - policy
rule name trust_to_untrust
source - zone trust
destination - zone untrust
source - address 192.168.1.0 0.0.0.255
action permit
quit
nat address - group 1
address 13.0.0.10 13.0.0.20
quit
acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
quit
nat outbound 2000 address - group 1
- 路由器（R3）：
system - view
interface GigabitEthernet0/0/0
ip address 13.0.0.2 255.255.255.0
quit
interface GigabitEthernet0/0/1
ip address 110.1.1.2 255.255.255.0
quit
interface GigabitEthernet0/0/2
ip address 110.1.1.2 255.255.255.0
quit
ip route - static 110.1.1.0 255.255.255.0 GigabitEthernet0/0/2
ip route - static 100.1.1.0 255.255.255.0 GigabitEthernet0/0/1
- 路由器（R2）：
system - view
interface GigabitEthernet0/0/0
ip address 12.0.0.2 255.255.255.0
quit
interface GigabitEthernet0/0/1
ip address 280.1.1.2 255.255.255.0
quit
interface GigabitEthernet0/0/2
ip address 210.1.1.2 255.255.255.0
quit
ip route - static 210.1.1.0 255.255.255.0 GigabitEthernet0/0/2
ip route - static 280.1.1.0 255.255.255.0 GigabitEthernet0/0/1
- 电信DNS模拟机：IP设为110.1.1.1/24，网关110.1.1.2。
- 联通DNS模拟机：IP设为280.1.1.1/24，网关280.1.1.2。
- 百度web - 1模拟机：IP设为110.1.1.1/24，网关110.1.1.2。
- 百度web - 2模拟机：IP设为210.1.1.1/24，网关210.1.1.2。
三、需求补充配置
- 端口映射：假设Client2为Web服务器，在防火墙FW1配置：
interface GigabitEthernet1/0/1
nat server protocol tcp global current - interface 8080 inside 192.168.1.2 80
quit
- 访问控制列表（ACL）细化：在防火墙FW1限制Client1只能访问电信DNS，不能访问联通DNS：
acl number 3000
rule 5 permit ip source 192.168.1.1 0 destination 110.1.1.1 0
rule 10 deny ip source 192.168.1.1 0 destination 280.1.1.1 0
quit
security - policy
rule name acl_test
source - zone trust
destination - zone untrust
source - address 192.168.1.1 0
destination - address 110.1.1.1 0 280.1.1.1 0
action permit
rule - name - reference acl 3000
quit
- 流量统计：在防火墙FW1统计内网到外网流量：
acl number 2001
rule 5 permit source 192.168.1.0 0.0.0.255
quit
traffic - statistic enable
interface GigabitEthernet1/0/1
traffic - statistic inbound acl 2001
traffic - statistic outbound acl 2001
quit
- 高级安全策略配置
- 应用层过滤：在防火墙FW1限制内网访问危险网站：
acl number 3001
rule 5 deny url - category 1001 destination - zone untrust
quit
security - policy
rule name app_filter
source - zone trust
destination - zone untrust
source - address 192.168.1.0 0.0.0.255
action deny
rule - name - reference acl 3001
quit
- IPS（入侵防御系统）配置：在防火墙FW1启用IPS检测攻击：
ips - policy name my_ips_policy
rule 1001 signature - id 1000001 action block
quit
security - policy
rule name ips_protection
source - zone trust
destination - zone untrust
source - address 192.168.1.0 0.0.0.255
action permit
ips - policy my_ips_policy
quit
- QoS（服务质量）配置
- 带宽限制：在防火墙FW1限制内网访问外网总带宽：
qos car - outbound interface GigabitEthernet1/0/1 cir 1024000 cbs 1024000
qos car - outbound interface GigabitEthernet1/0/2 cir 1024000 cbs 1024000
- 优先级设置：在交换机LSW1和防火墙FW1为视频会议（端口5000 - 5010）设高优先级：
交换机LSW1：
acl number 3002
rule 5 permit tcp destination - port range 5000 5010
quit
qos car - inbound acl 3002 cir 512000 cbs 512000 priority 7
防火墙FW1：
acl number 3003
rule 5 permit tcp destination - port range 5000 5010
quit
qos car - inbound acl 3003 cir 512000 cbs 512000 priority 7
- VPN（虚拟专用网络）配置：在防火墙FW1配置IPSec VPN供远程办公访问内网：
ike proposal 10
encryption - algorithm aes - 256
authentication - algorithm sha2 - 256
dh group14
authentication - method pre - shared - key
integrity - algorithm hmac - sha2 - 256
prf hmac - sha2 - 256
quit
ike peer my_ike_peer
exchange - mode main
pre - shared - key cipher mypassword
ike - proposal 10
remote - address 200.200.200.200
quit
ipsec proposal my_ipsec_proposal
encapsulation - mode tunnel
transform - protocol esp
esp encryption - algorithm aes - 256
esp authentication - algorithm sha2 - 256
quit
ipsec policy my_ipsec_policy 10 isakmp
security acl 3004
ike - peer my_ike_peer
proposal my_ipsec_proposal
quit
acl number 3004
rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 10.0.0.0 0.0.0.255
quit
interface GigabitEthernet1/0/1
ipsec policy my_ipsec_policy
quit
- 日志与审计配置：在防火墙FW1开启日志，发送到日志服务器192.168.1.250：
info - center enable
info - center loghost 192.168.1.250
info - center source default channel 1 log level warning
（2）图形配置
四、验证测试
- 连通性测试：在Client1和Client2用ping命令测到各模拟机连通性，模拟机反向ping内网客户端。
- 服务访问测试：在Client1和Client2浏览器访问百度web - 1和百度web - 2模拟机，模拟视频会议测流畅性。
- 安全功能测试：访问被过滤危险网站，用模拟攻击工具测试IPS功能。
- VPN功能测试：模拟远程办公连VPN，测能否访问内网资源。
