【数据序列化协议】Protocol Buffers

一、为什么需要序列化？

• 数据跨平台/语言交互：
  • 不同编程语言（如 Java、Python、Go）的数据结构不兼容，序列化提供统一的数据表示。
  • 例如：Java 的 HashMap 和 Python 的 dict 需转换为通用格式（如 JSON、Protobuf）才能通信。
• 网络传输优化：
  • 原始内存中的对象包含指针、元数据等冗余信息，无法直接传输。
  • 序列化后数据体积更小，减少带宽占用，提升传输效率。
• 持久化存储：
  • 将对象转换为字节流或文本，保存到文件或数据库中，便于后续读取和恢复。
• 数据版本兼容性：
  • 通过序列化协议（如 Protobuf）支持字段的增删改，避免因数据结构变化导致系统崩溃。

二、Protocol Buffers

1、Protobuf 简介

• 官网地址：https://protobuf.dev/overview/
• GitHub 项目地址：https://github.com/protocolbuffers/protobuf

Protocol Buffers（简称 Protobuf）是 Google 开发的一种高效、跨平台的数据序列化协议，专为结构化数据的存储和通信设计。

它通过简洁的接口定义语言（IDL）描述数据结构，并生成高效的序列化代码，广泛应用于微服务通信（如 gRPC）、大数据存储等场景。

Protocol Buffers 的核心优势：

• 高效性：二进制编码，体积比 XML/JSON 小 3-10 倍，序列化速度快 5-100 倍
• 跨语言支持：支持 Java、C++、Python、Go 等主流语言，代码自动生成
• 强类型约束：通过 .proto 文件明确定义数据结构，减少运行时错误
• 向后兼容性：通过字段编号（Tag）管理版本演进，新旧版本可共存
• 可扩展性：支持新增字段、嵌套消息、枚举、Map 等复杂结构

2、Protobuf 语法详解

2.1 基本结构

在 .proto 文件中定义数据结构和接口（示例：hello.proto）：

syntax = "proto3";              //  指定使用 proto3 语法

option java_package="com.example";     //  生成文件所在路径及包名。

service serviceName {			// 定义服务，在这个服务中需要有一个方法，这个方法可以接受客户端的参数，再返回服务端的响应。
	rpc GetUser (UserRequest) returns (UserResponse);
}

message UserRequest {           //  定义消息类型，命名规范：使⽤驼峰命名法，⾸字⺟⼤写。
  string name = 1;              //  字段类型 + 名称 + 标签号（不可重复）
  int32 age = 2;
  repeated string hobbies = 3;  //  repeated 表示返回多个数据，可理解为Java List
}

• .proto 文件命名应该使⽤全⼩写字⺟命名，多个字⺟之间⽤ _ 连接。 例如：lower_snake_case.proto
• 书写 .proto ⽂件代码时，应使⽤ 2 个空格的缩进。
• 向⽂件添加注释，可使⽤ // 或者 /* … */

在利用 Protobuf 进行网络数据传输时，确保通信双方拥有一致的 .proto 文件至关重要。缺少了相应的 .proto 文件，通信任何一方都无法生成必要的工具函数代码，进而无法解析接收到的消息数据。

与 JSON 这种文本格式不同，后者即便在没有 JSON.parse 反序列化函数的情况下，人们仍能大致推断出消息内容。相比之下，Protobuf 序列化后的数据是二进制字节流，它并不适合人类阅读，且必须通过特定的反序列化函数才能正确解读数据。

Protobuf 的这种设计在提高数据安全性方面具有优势，因为缺少 .proto 文件就无法解读数据内容。然而，这也意味着在通信双方之间需要维护一致的 .proto 文件，随着项目的扩展，这可能会带来额外的维护成本。

2.2 字段规则

• 字段标签号（Tag）：唯一标识字段（1-15 占 1 字节，16-2047 占 2 字节）
• 标量类型：string, int32, bool, bytes, double 等
• 复合类型：
  • repeated：数组或列表
  • oneof：多个字段中只能同时设置一个
  • map：键值对（如 map）
• 嵌套消息：消息内定义其他消息

2.3 版本控制策略

• 新增字段：使用新标签号，旧代码会忽略未知字段
• 弃用字段：标记 reserved 防止误用

  reserved 2, 15 to 20; 	// 保留标签号
  reserved "email";		// 保留字段名


3、Protobuf 序列化机制

3.1 二进制编码原理

• TLV 结构：每个字段按 Tag-Length-Value 编码（无冗余字段名）
  • Tag：字段标签号 + 数据类型（如 Varint, 64-bit, Length-delimited）
  • Value：根据类型压缩存储（如 Varint 对整数进行变长编码）
• 示例：int32 age = 2; → 标签号 2 对应二进制 0x10，值 25 编码为 0x19

3.2 性能对比

格式	编码方式	可读性	体积	解析速度
XML	文本	高	大	慢
JSON	文本	高	较大	较慢
Protobuf	二进制	低	小	极快

4、protoc 编译器

protoc 是 Protocol Buffers 的核心编译器，用于将 .proto 文件编译为不同语言的代码（如 Java、C++、Python 等）。

（1）安装编译器 protoc

官网安装文档：https://protobuf.dev/installation/

在 https://github.com/protocolbuffers/protobuf/releases 上下载对应的版本，然后配置环境变量：

# 配置环境变量
cat > ~/.zshrc <<EOF
# Protocol Buffers
export PATH="$PATH:/Users/zs/App/env/protoc-25/bin"
EOF

# 验证
protoc --version

（2）IDEA配置protobuf插件

IntelliJ IDEA ⇒ Settings ⇒ Plugins ⇒ MarketPlace，输入 Protocol Buffers，点击 Install

（3）基础命令结构

protoc [OPTIONS] PROTO_FILES

 PROTO_FILES					# 待编译的 .proto 文件路径（如 src/main/proto/hello.proto）
 OPTIONS：						# 控制代码生成和编译行为的参数
      --<lang>_out=OUT_DIR		# 指定生成代码的语言和输出目录（如 --java_out、--python_out）（--java_out=src/main/java）
      --plugin=EXECUTABLE		# 指定自定义插件（如 gRPC 插件）	（--plugin=protoc-gen-grpc-java=/path/to/plugin）
      --grpc-<lang>_out			# 生成 gRPC 服务代码（需安装对应语言的 gRPC 插件）	（--grpc-java_out=src/main/java）
      -IPATH, --proto_path=PATH	# 指定 .proto 文件的搜索路径（可多次使用）	（-I src/main/proto -I ../shared/proto）
      --descriptor_set_out=FILE	# 生成描述符文件（包含所有编译的 .proto 信息）	（--descriptor_set_out=my_protos.desc）
      --version					# 显示 protoc 版本	（ protoc --version）
  -h, --help					# 显示帮助信息	（protoc --help）
      --encode=MESSAGE			# 将文本消息编码为二进制（需指定 .proto）	（protoc --encode=MyMessage my.proto < input.txt）
      --decode=MESSAGE			# 将二进制消息解码为文本	（protoc --decode=MyMessage） my.proto < input.bin

示例：

# 场景 1：生成 Java 代码
protoc \
  --proto_path=src/main/proto \   # .proto 文件搜索路径
  --java_out=src/main/java \      # Java 代码输出目录
  src/main/proto/hello.proto      # 待编译的 proto 文件

# 场景 2：生成 Java gRPC 代码
# 需提前安装 grpc-java 插件（protoc-gen-grpc-java）
protoc \
  --proto_path=src/main/proto \
  --java_out=src/main/java \
  --grpc-java_out=src/main/java \  # 生成 gRPC 服务代码
  --plugin=protoc-gen-grpc-java=/path/to/protoc-gen-grpc-java \  # 显式指定插件路径
  src/main/proto/hello.proto

# 场景 3：多文件批量编译
protoc \
  -I src/main/proto \
  -I ../shared/protos \          # 多路径导入
  --java_out=out/java \
  src/main/proto/*.proto \       # 编译所有 proto 文件
  ../shared/protos/utils/*.proto

# 场景 4：生成描述符文件（Descriptor Set）
protoc \
  --proto_path=src/main/proto \
  --descriptor_set_out=my_protos.desc \  # 输出描述符文件
  --include_imports \                   # 包含所有依赖
  src/main/proto/hello.proto

5、Protobuf 开发示例

Java + gRpc：开发一个通讯录服务，根据联系人名字返回其电话号码。

需要注意的是：grpc服务调用底层已经用protobuf实现了序列化与反序列化，故无需手动序列化。

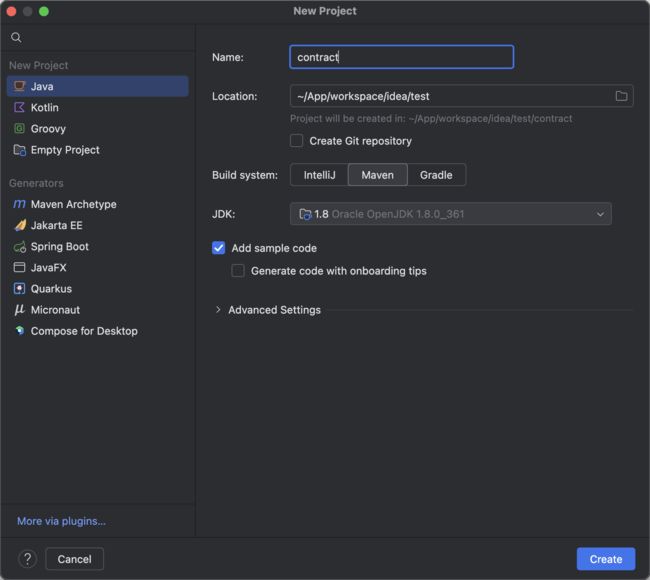

• 创建 Maven 项目 contract

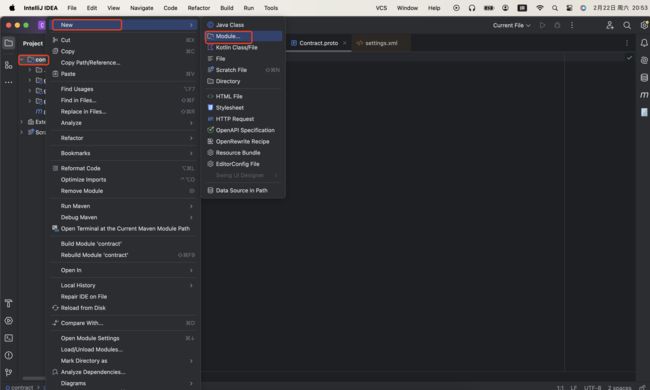

• contract 项目添加三个模块：grpc-api、grpc-service、grpc-client

• grpc-api 模块修改内容：
  • 在 grpc-api 模块的 src/main目录下新建目录proto，创建 contract.proto ⽂件

    syntax = "proto3";

    option java_multiple_files = false;
    option java_package = "com.example";
    option java_outer_classname = "ContactProto"

    message ContractRequest{
      string name = 1;
    }

    message ContractResponse{
      string tel = 1;
    }

    service ContractService{
      rpc query(ContractRequest) returns (ContractResponse);
    }


  • 修改 grpc-api 模块pom.xml文件，导入 gprc-java 相关依赖

    <dependency>
      <groupId>io.grpcgroupId>
      <artifactId>grpc-netty-shadedartifactId>
      <version>1.70.0version>
      <scope>runtimescope>
    dependency>
    <dependency>
      <groupId>io.grpcgroupId>
      <artifactId>grpc-protobufartifactId>
      <version>1.70.0version>
    dependency>
    <dependency>
      <groupId>io.grpcgroupId>
      <artifactId>grpc-stubartifactId>
      <version>1.70.0version>
    dependency>
    <dependency>
      <groupId>org.apache.tomcatgroupId>
      <artifactId>annotations-apiartifactId>
      <version>6.0.53version>
      <scope>providedscope>
    dependency>


  • 修改 grpc-api 模块pom.xml文件，导入 protobuf 插件用于生成代码（也可以用protoc编译器生成）

    <build>
            <extensions>
                <extension>
                    <groupId>kr.motd.mavengroupId>
                    <artifactId>os-maven-pluginartifactId>
                    <version>1.7.1version>
                extension>
            extensions>
            <plugins>
                <plugin>
                    <groupId>org.xolstice.maven.pluginsgroupId>
                    <artifactId>protobuf-maven-pluginartifactId>
                    <version>0.6.1version>
                    <configuration>

                        <protocArtifact>com.google.protobuf:protoc:3.25.5:exe:${os.detected.classifier}protocArtifact>

                        <pluginId>grpc-javapluginId>

                        <pluginArtifact>io.grpc:protoc-gen-grpc-java:1.70.0:exe:${os.detected.classifier}pluginArtifact>

                        <outputDirectory>${basedir}/src/main/javaoutputDirectory>

                        <clearOutputDirectory>falseclearOutputDirectory>
                    configuration>
                    <executions>
                        <execution>
                            <goals>

                                <goal>compilegoal>

                                <goal>compile-customgoal>
                            goals>
                        execution>
                    executions>
                plugin>
            plugins>
    build>


    ${os.detected.classifier} 可能会飘红：Cannot resolve symbol 'os. detected. classifier' ，点击 Reimport 即可

  • 生成代码

    (base) zs@Mac contract % cd grpc-api
    (base) zs@Mac grpc-api % mvn protobuf:compile protobuf:compile-custom

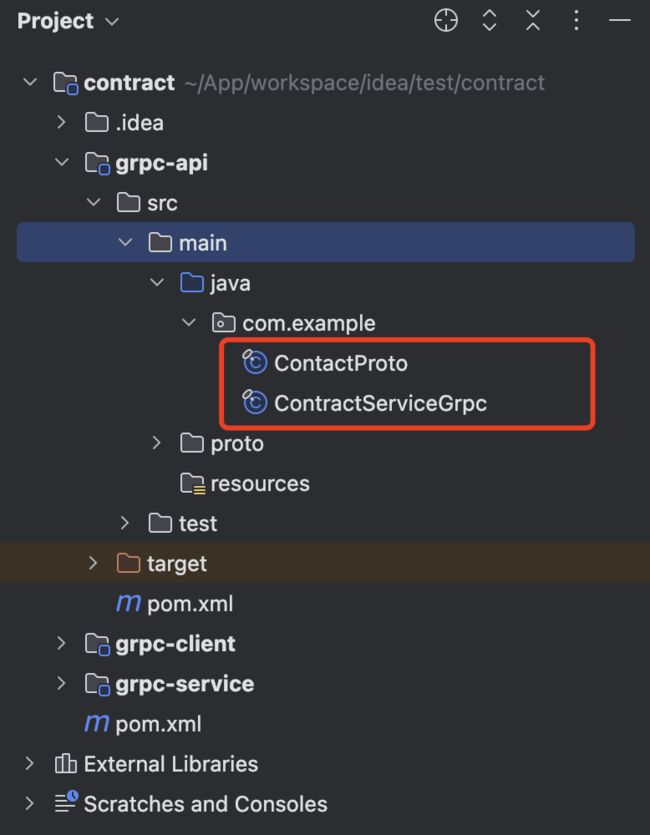

    生成的代码在 contract/grpc-api/src/main/java/com/example

    ContractServiceGrpc类结构：
    • 核心类

      类名	作用
      ContractServiceGrpc	入口类，包含服务描述符、方法定义和 Stub 工厂方法（如 newStub）
      ContractServiceImplBase	服务端基类，需要继承并实现 query 方法的具体逻辑
      ContractServiceBlockingStub	客户端同步调用存根，直接阻塞等待响应（如 query 方法调用）
      ContractServiceFutureStub	客户端异步调用存根，返回 ListenableFuture 对象处理响应
      ContractServiceStub	客户端异步流式存根，使用 StreamObserver 处理请求和响应
      ServiceDescriptor	服务的元数据描述，包含方法名、请求响应类型等信息

    • 关键方法

      方法	功能
      getQueryMethod()	返回 query 方法的描述符（请求类型 ContractRequest，响应类型 ContractResponse）。
      newBlockingStub(Channel)	创建同步客户端存根，用于阻塞式调用服务端方法。
      bindService(AsyncService)	将服务端实现类绑定到 gRPC 服务器，生成 ServerServiceDefinition。

• grpc-server 模块
  • 导入依赖：

    <dependency>
        <groupId>com.examplegroupId>
        <artifactId>grpc-apiartifactId>
        <version>1.0-SNAPSHOTversion>
    dependency>


  • 编写服务类 ContractServiceImpl：

    package com.example.service;

    import com.example.ContactProto;
    import com.example.ContractServiceGrpc;
    import io.grpc.stub.StreamObserver;

    public class ContractServiceImpl extends ContractServiceGrpc.ContractServiceImplBase {

        @Override
        public void query(ContactProto.ContractRequest request, StreamObserver<ContactProto.ContractResponse> responseObserver) {
            //1.业务处理
            System.out.println("Receive client data: " + request.getName());
            try {
                Thread.sleep(1000);
            } catch (InterruptedException e) {
                throw new RuntimeException(e);
            }

            //2.封装响应
            ContactProto.ContractResponse response = ContactProto.ContractResponse.newBuilder().setTel("+100 110120119").build();

            //3.响应
            responseObserver.onNext(response);
            responseObserver.onCompleted();
        }
    }


  • 编写启动类Main.java

    package com.example;


    import com.example.service.ContractServiceImpl;
    import io.grpc.ServerBuilder;

    import java.io.IOException;

    public class Main {

        public static void main(String[] args) throws IOException, InterruptedException {
            ServerBuilder.forPort(9000)
                    .addService(new ContractServiceImpl())
                    .build()
                    .start()
                    .awaitTermination();
        }

    }


• grpc-client
  • 导入依赖：

    <dependency>
        <groupId>com.examplegroupId>
        <artifactId>grpc-apiartifactId>
        <version>1.0-SNAPSHOTversion>
    dependency>


  • 编写调用类Main.java

    package com.example;

    import com.google.common.util.concurrent.FutureCallback;
    import com.google.common.util.concurrent.Futures;
    import com.google.common.util.concurrent.ListenableFuture;
    import io.grpc.ManagedChannel;
    import io.grpc.ManagedChannelBuilder;
    import io.grpc.stub.StreamObserver;

    import java.util.Iterator;
    import java.util.concurrent.Executors;
    import java.util.concurrent.TimeUnit;

    public class Main {
        public static void main(String[] args) {
            //1.创建通信管道
            ManagedChannel managedChannel = ManagedChannelBuilder.forAddress("localhost", 9000).usePlaintext().build();
            try{
                //2.获取代理对象 stub
                ContractServiceGrpc.ContractServiceBlockingStub contractServiceBlockingStub = ContractServiceGrpc.newBlockingStub(managedChannel);
                //3.创建请求对象
                ContactProto.ContractRequest contractRequest = ContactProto.ContractRequest.newBuilder().setName("Mary").build();
                //4.grpc调用
                ContactProto.ContractResponse contractResponse = contractServiceBlockingStub.query(contractRequest);
                //5.业务处理
                System.out.println("unary rpc call: " + contractResponse.getTel());
            } catch (Exception e){
                System.out.println(e.getMessage());;
            } finally {
                managedChannel.shutdown();
            }
        }
    }


5、Protobuf 与 gRPC 的协作

• 服务定义：在 .proto 中定义 RPC 方法（如 rpc SayHello(…)）
• 代码生成：protoc 生成服务端和客户端桩代码（如 GreeterGrpc.java）
• 数据传输：gRPC 使用 Protobuf 作为默认序列化协议，高效传输二进制数据

6、适用场景与局限性

适用场景：

• 微服务间通信（如 gRPC）
• 需要高性能序列化的场景（如游戏、IoT）
• 大数据存储（如 Hadoop、Kafka 消息格式）

局限性：

• 可读性差：二进制数据无法直接阅读
• 需预定义 Schema：灵活性不如 JSON（适合结构化数据）
• 版本管理复杂度：需谨慎处理字段变更

7、最佳实践

• 合理规划标签号：频繁使用的字段用 1-15 以节省空间
• 避免修改字段类型：可能导致解析错误
• 使用 optional 字段（proto3 默认）以支持字段缺失
• 版本兼容性测试：确保新旧版本协议可互操作
