使用allegro设计PCB时，如何取消高亮显示

一、说明

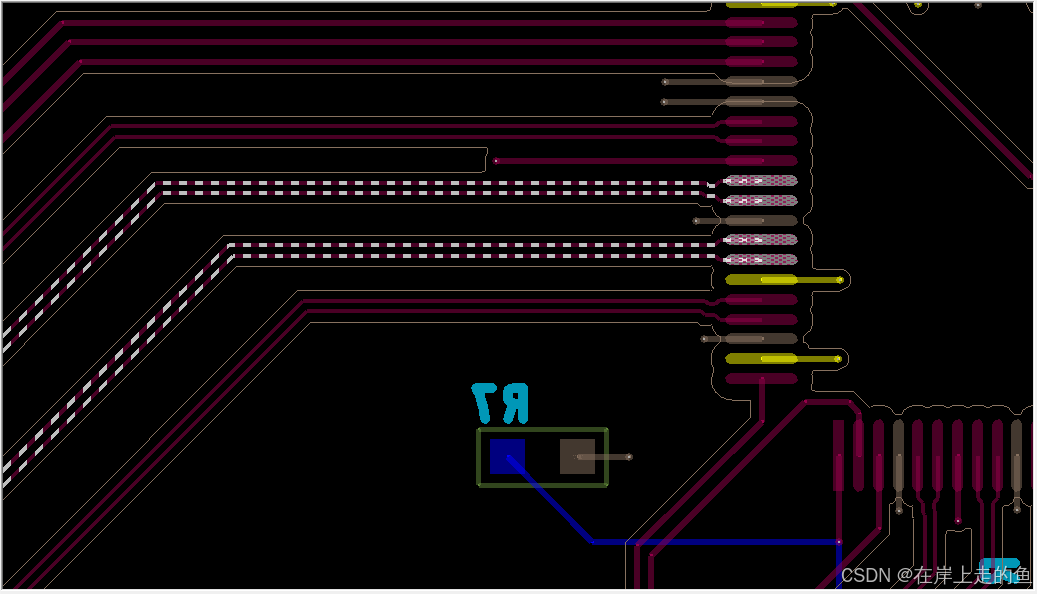

  使用allegro设计PCB时，经常会遇到一些网络一直是高亮显示，严重影响设计视线，如图所示：

二、取消高亮的方法

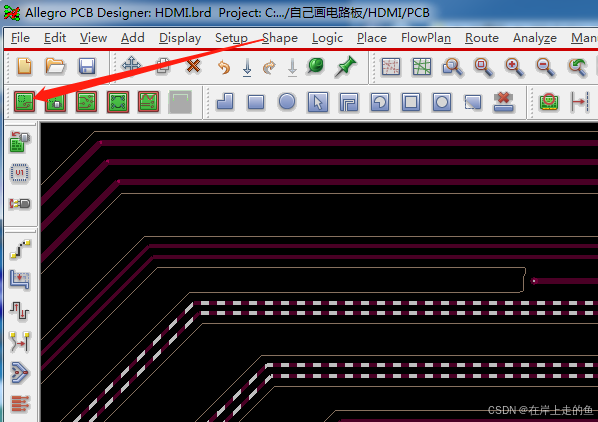

1、首先点击generaledit按钮，如图所示：

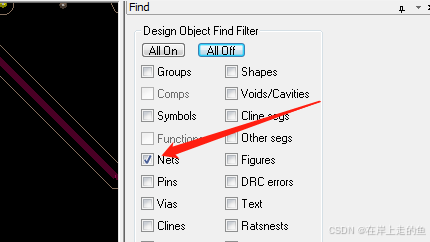

2、然后在find栏勾选nets，如图所示：

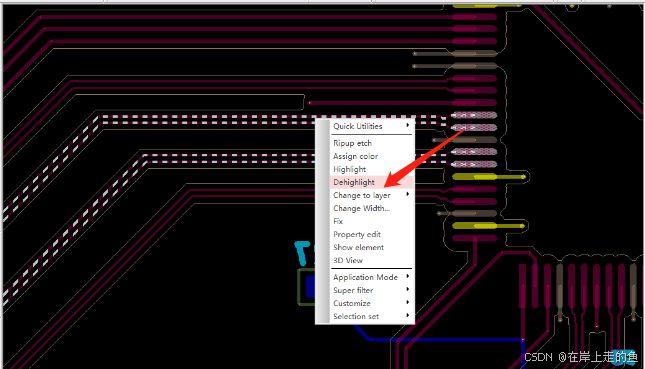

3、然后在需要取消高亮的网络上右键，选择dehighilight，如图所示：

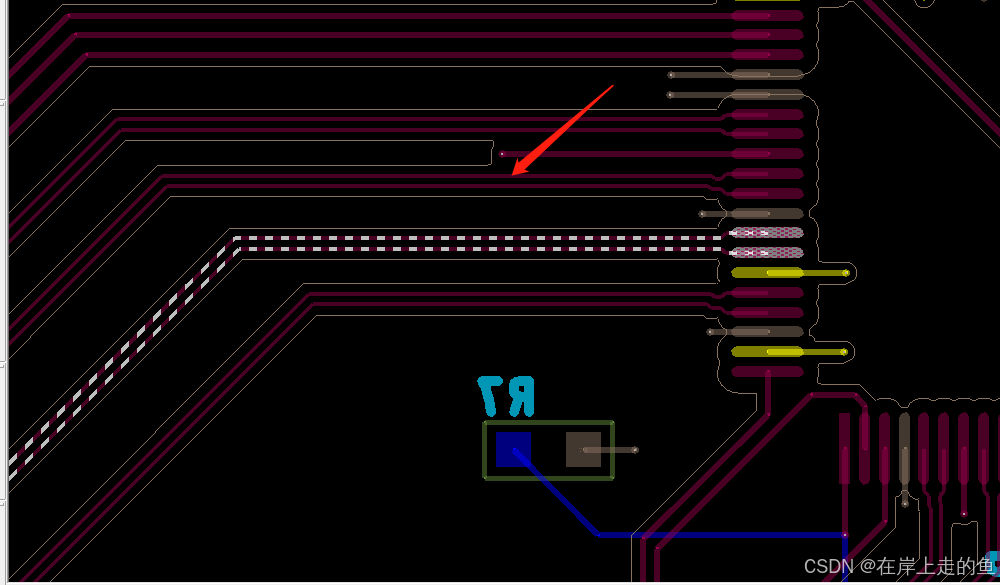

4、可以看到，刚才选择的目标网络已经被取消高亮了。如图所示：
