计算机网络-双绞线制作

• 实验步骤

知识准备：

1. 568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
2. 568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
3. 交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
4. 直通线是指：两端都是568B标准的双绞线。
5. 任意线是指：两端只要线序一致即可。
6. 断线是指：两端都是568B标准，但是剪断蓝色、蓝白色、棕色、棕白色。
7. 同一层设备相连用交叉线，不同一层设备相连用直连线。
8. 在10/100M以太网中，只有4根导线起作用，即1236，又即：橙、橙白和绿、绿白起作用。
9. 仪器准备，双绞线、水晶头、剪线钳；
10. 用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头至少2厘米；
11. 将划开的外保护套管剥去（旋转、向外抽）；

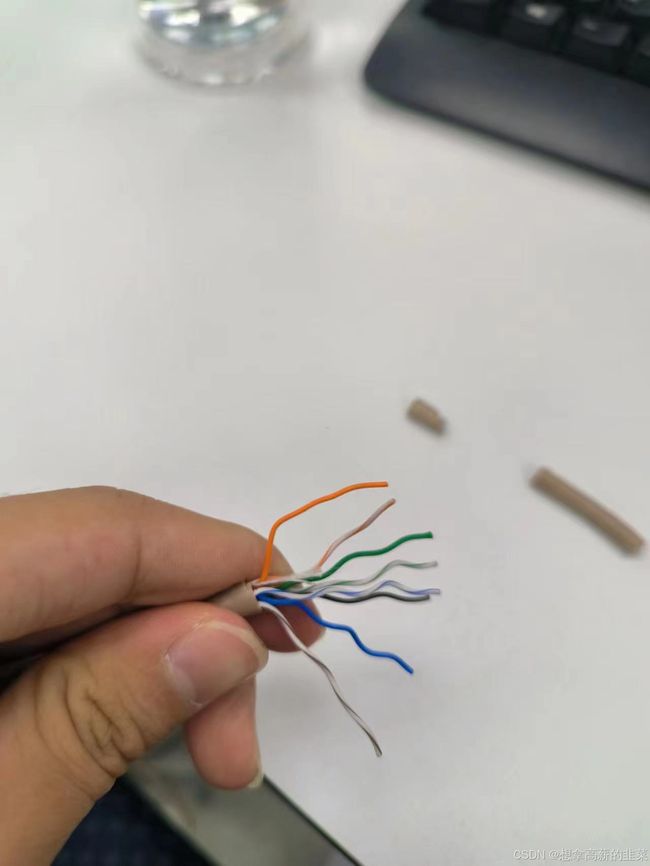

12. 露出双绞线的4对双绞线；
13. 按照制作网线的类型的序号排好；
14. 将导线平坦整齐地平行排列；
15. 剪断电缆线。请注意：一定要剪得很整齐。剥开的导线长度不可太短。可以先留长一些。不要剥开每根导线的绝缘外层；

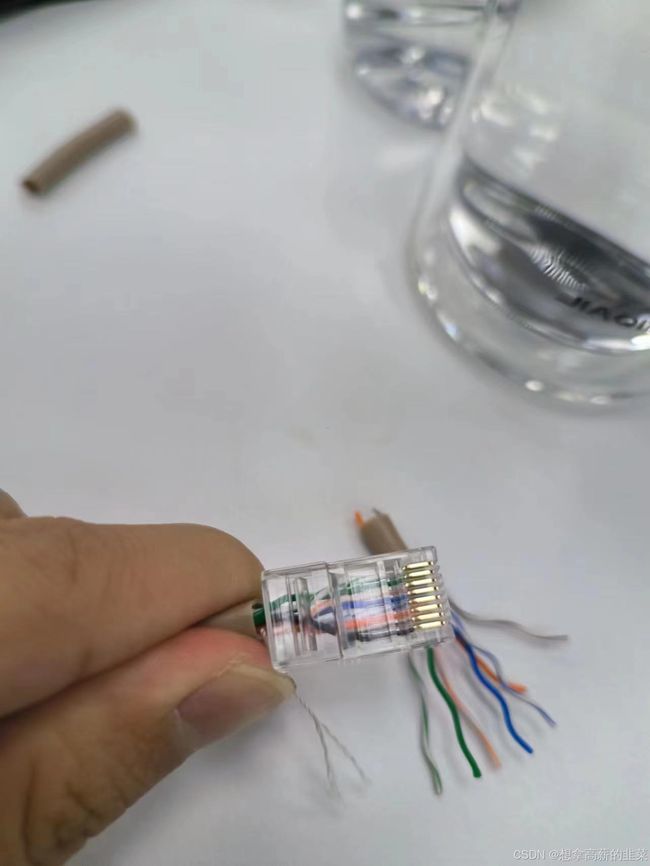

16. 将剪断的电缆线放入对应的RJ-45插头试试长短（要插到底），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实；反复进行调整；
17. 在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，准备最后的压实；

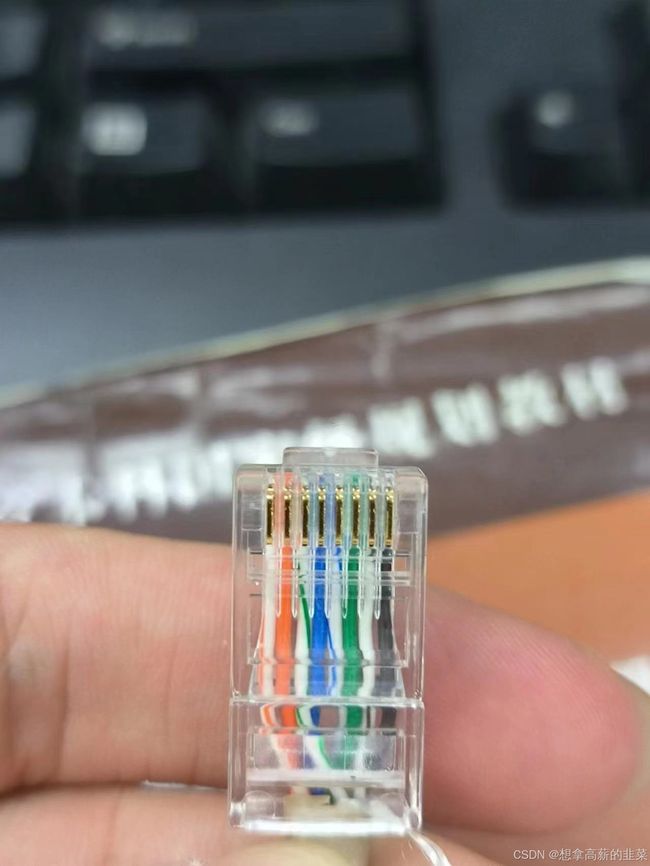

18. 双手紧握压线钳的手柄，用力压紧。请注意，在这一步骤完成后，插头的针脚接触点就穿过导线的绝缘外层，分别和导线紧紧地压接在一起；
19. 网络制作完毕后，用网线测试仪检测线序和连通性；
