【ARM】如何通过ARMDS的Map文件查看堆栈调用情况

1、 文档目标

通过ARMDS生成的Map文件，查看工程的堆栈使用情况。

2、 问题场景

在对于工程进行调试和测试的时候，工程师通常需要了解目前工程的堆栈使用情况，是否有函数或者变量占用了过多的堆栈空间。或者在对于一些错误进行排查的时候也需要查看堆栈的使用情况。除了可以查看callgraph文件外，也可以通过Map文件进行查看。

3、软硬件环境

1）、软件版本：ARM DS 2023.0

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

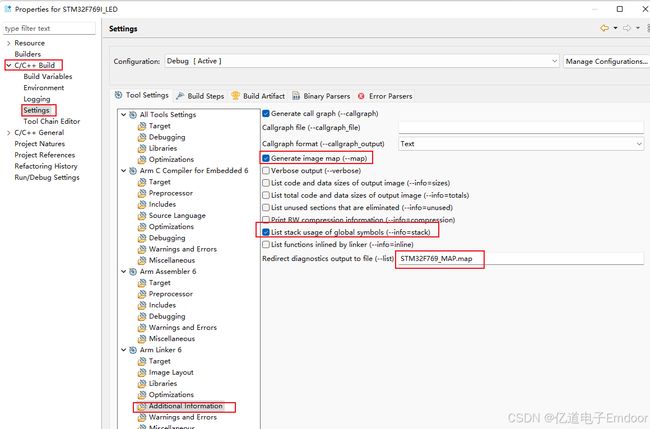

1）、ARMDS要生成Map文件需要在Properties窗口中，C/C++ Build->Setting->Arm Linker 6->Additional Information配置中，勾选Generate image map（--map）。并且在最下面的Redirect diagnostics output to file（--list）后面的输入框中输入map文件的文件名（如图4-1）。

如果需要查看全局变量的堆栈使用情况，需要勾选上List stack usage of global symbols这个选项。

 图4-1

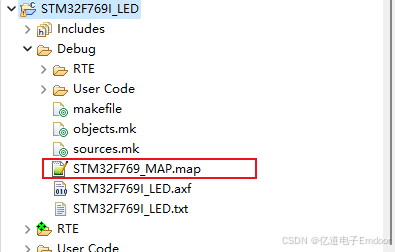

2）、重新构建工程后，就可以在工程目录下面看到map文件的生成了。（如图4-2）

图4-2

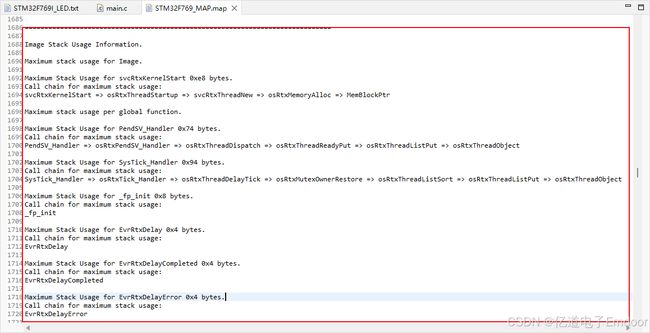

3）、在Map文件的Image Stack Usage Information.部分就可以看全局变量的堆栈情况了（如图4-3）

Maximum stack usage for Image.（Image部分的最大堆栈使用量）

Maximum Stack Usage for svcRtxKernelStart 0xe8 bytes.（svcRtxKernelStart的最大堆栈使用率0xe8字节）
Call chain for maximum stack usage（最大堆栈使用的调用链:）:
svcRtxKernelStart => osRtxThreadStartup => svcRtxThreadNew => osRtxMemoryAlloc => MemBlockPtr（最大调用链）

........

Maximum Stack Usage for LED_Initialize 0x70 bytes.(LED_Initialize的最大堆栈使用率为0x70字节。)
Call chain for maximum stack usage(最大堆栈使用的调用链):
LED_Initialize => HAL_GPIO_Init（最大调用链）

图4-3

————————————————————————
