一文读懂西门子 PLC 串口转以太网系列模块

       在工业自动化领域，随着智能化和信息化的不断发展，设备之间的高效通信变得至关重要。西门子 PLC 作为工业控制的核心设备，其通信方式的拓展需求日益凸显。西门子 PLC 串口转网口产品应运而生，它为实现串口设备与以太网网络的无缝连接提供了可靠的解决方案。

新品上市，欢迎详询

1.1 产品功能

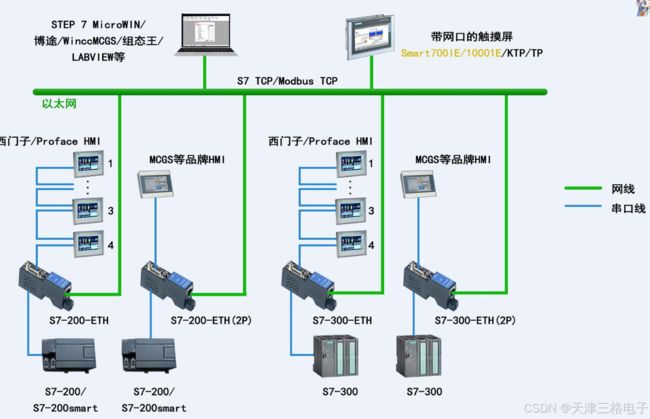

       产品可以用来给西门子 S7-200/300 PLC 串口扩展出网口来，扩展出来的 网口支持西门子 S7 TCP协议和 ModbusTCP 协议，可用来上下载程序及采集 PLC 内部数据。桥接型模块的 485 口还支持桥接 PPI 协议及 Modbus RTU 从站功能。 SG-S7-200-ETH 可以连接 200PLC，扩展口是直通型，可以连接西门子和 Proface 触摸屏、多主站电缆、通讯板卡等。 SG-S7-200-ETH（2P）可以连接 200PLC，扩展口是桥接型，可以连接不支 持多主站的触摸屏，如昆仑通态、威纶通、台达、步科等。 SG-S7-300-ETH 可以连接 200 和 300PLC，扩展口是直通型，可以连接西门 子和 Proface 触摸屏、多主站电缆、通讯板卡等。 SG-S7-300-ETH（2P）可以连接 200 和 300PLC，扩展口是桥接型，可以连 接不支持多主站的触摸屏，如昆仑通态、威纶通、台达、步科等。

直通型：模块的公母头的 9 个针是直接连通的。

桥接型：模块的公母头的 485 是独立的。 SG-S7-200-ETH 和 SG-S7-200-ETH（2P）连接 PLC 支持 PPI 和 MPI 从协议， 用在 200PLC 上下载程序和采集 PLC 内部数据。 SG-S7-300-ETH 和 SG-S7-300-ETH（2P）连接 PLC 支持 PPI、MPI 从、MPI 主从和 Profibus 协议，用在 S7-200 和 S7-300 PLC 上下载程序和采集 PLC 内部数 据。

西门子PLC串口转网口模块

1.2 产品特点

       支持多主站通讯，直通型模块扩展的口可连接其它支持多主站的设备，桥接 型模块的扩展口可连接 ModbusRTU 主站或不支持多主站的 PPI 主站。 支持从 PLC 口取电或外部独立 24V 供电。 支持自适应波特率。 支持最大 1.5M 波特率。 支持 7 路 TCP 连接，S7+ModbusTCP 最多 7 路。 本模块 ModbusTCP 和 ModbusRTU 作为 Modbus 从站，支持 FC1、FC2、 FC3、FC4、FC5、FC6、FC16 功能码，可通过配置软件自定义数据区映射或采 用默认映射。

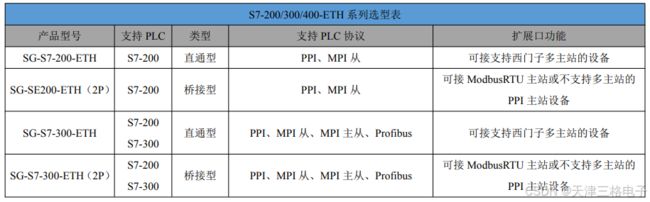

1.3 S7-200/300/400-ETH 系列选型表
