ST电机库电流采样:单电阻

一、概述

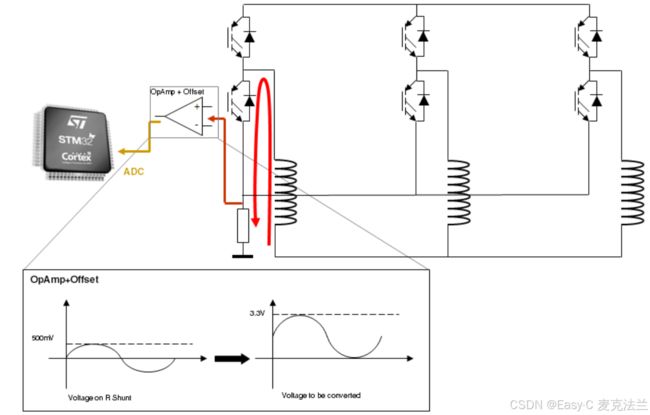

        单电阻电流采样的硬件结构如下图:

        ST电机库电流采样:单电阻_第1张图片

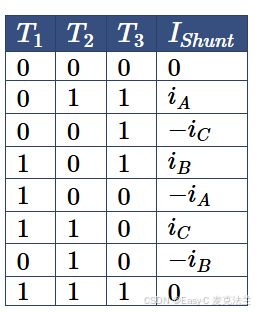

         图中可以看出,对于低侧MOS,有下图几种配置(T1、T2、T3分别与T4、T5、T6互补;0表示MOS打开,1表示MOS关闭):

ST电机库电流采样:单电阻_第2张图片

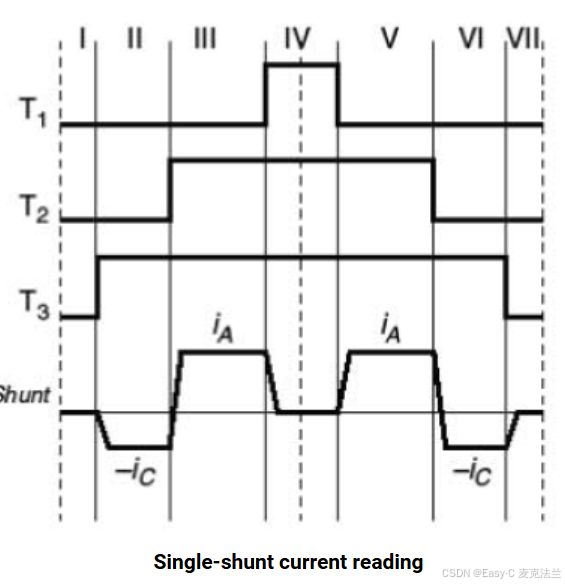

         使用中心对齐模式,七段SVPWM分段如下图所示,:

ST电机库电流采样:单电阻_第3张图片

         可知在I、IV、VII分段中,通过Shunt Resister的电流为0;而在其他分段中,通过Shunt Resister的电流相对于PWM的中心是对称的,由此可以分成两组:

                1、分段III和V,电流为iA;

                2、分段II和VI,电流为-iC;

        根据以上条件,我们可以通过shunt电阻的采样值获得电机的三相电流:
