CANoe_trace介绍以及如何使用C#仿制trace方案介绍

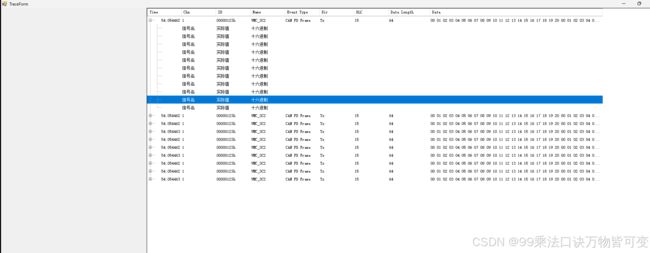

C#UI界面仿制trace界面介绍--初次制作，后续待完善

 在汽车电子开发中，DBC（Database Container）文件对于定义和描述CAN（Controller Area Network）通信协议至关重要。随着项目的迭代和功能的扩展，手动管理和比较多个版本的DBC文件变得愈加复杂且容易出错。为了解决这一问题，本文将详细介绍如何使用自制的DBC读取工具实现拖放导入DBC文件，并根据DBC中的信号特性自动化生成代码。通过结合C# Windows Forms应用程序的TreeView控件、拖放功能和自动代码生成方法，我们将构建一个高效且用户友好的DBC工具。

什么是CANoe Trace？

CANoe Trace 是由Vector Informatik公司开发的一款专业的网络分析与仿真工具，广泛应用于汽车电子系统中的CAN、LIN、FlexRay等多种通信协议的开发、测试与诊断。通过捕捉和分析网络上的数据帧，CANoe Trace帮助工程师们快速定位和解决通信问题，优化网络性能，确保系统的稳定性和可靠性。

CANoe Trace的主要功能

CANoe Trace具备以下主要功能：

1. 数据捕获与回放：实时捕捉网络上的CAN帧，并支持将捕获的数据回放以进行复现和分析。
2. 数据分析与可视化：提供强大的数据分析工具和可视化界面，如时间轴视图、过滤器、统计信息等，帮助用户快速理解通信模式。
3. 过滤与触发：允许用户设置复杂的过滤器和触发条件，只关注感兴趣的数据帧，减少信息噪声。
4. 脚本与自动化：支持使用CAPL（CANoe Programming Language）脚本进行自动化测试和数据处理，提升测试效率。
5. 仿真与测试：集成网络仿真功能，可以模拟多种节点行为，进行全面的系统测试。
6. 报告生成：自动生成详细的测试报告，记录测试过程和结果，便于审查和文档管理。

如何使用CANoe Trace

安装与配置

1. 获取许可证：确保拥有合法的CANoe Trace许可证，向Vector公司或授权代理商购买。
2. 下载与安装：从Vector的官方网站下载CANoe Trace安装包，按照提示完成安装。
3. 硬件连接：通过适配器（如Vector硬件模块 VCAN）将电脑连接到CAN网络上。
4. 软件配置：启动CANoe Trace，配置网络接口参数（如波特率、CAN通道等），确保软件能够正确识别并连接到CAN网络。

连接CAN网络

1. 选择接口：在软件中选择相应的CAN接口（如VCAN USB接口）。
2. 配置参数：设置CAN总线的参数，包括波特率、工作模式（监听模式或主动发送模式）。
3. 测试连接：使用软件提供的工具测试连接是否正常，确保数据帧能够被捕获和发送。

捕获与分析数据

1. 启动捕获：点击“开始”按钮开始实时捕获CAN数据帧。
2. 观察数据：在数据窗格中实时查看捕获到的CAN帧，包括ID、数据长度、数据内容等信息。
3. 分析数据：利用软件提供的分析工具，如十六进制查看器、数据解释器等，深入分析通信内容。

使用过滤器与触发器

1. 设置过滤器：根据CAN ID、数据内容等条件设置过滤器，只捕获感兴趣的帧。
2. 配置触发器：设置特定的条件，当满足条件时自动执行特定操作，如停止捕获、发送响应帧等。
3. 保存配置：将过滤器和触发器配置保存为模板，便于后续使用和共享。

自制CAN Trace工具的开发步骤

开发一个类似于CANoe Trace的CAN Trace工具需要以下步骤：

1. 需求分析与规划

• 功能需求：确定工具需要具备哪些核心功能，如数据捕获、解析、过滤、可视化等。
• 用户界面：设计直观、易用的用户界面，方便用户操作和数据查看。
• 性能需求：确保工具能够实时处理大量的CAN数据帧，保持高性能和低延迟。

2. 硬件接口选择

• CAN适配器：选择合适的CAN适配器，如USB-CAN模块，用于连接电脑与CAN网络。
• 通信协议：了解所选适配器支持的通信协议和数据接口，确保与软件的兼容性。

3. 软件架构设计

• 模块划分：将软件划分为数据采集模块、数据解析模块、用户界面模块、数据存储模块等。
• 技术栈选择：选择合适的编程语言和框架，如C#搭配Windows Forms或WPF，或使用Python搭配GUI库（如PyQt）。
• 多线程处理：实现数据采集与界面更新的多线程处理，确保实时性和响应性。

4. 数据采集与解析

• 驱动接口：使用适配器厂商提供的SDK或API进行数据采集，实现与CAN适配器的通信，这里我们需要封装一套通用的适配各个厂家的通用接口API。
• 数据解析：解析CAN帧的各项参数（如ID、数据长度、数据内容），并根据需要进行高级解析，如信号提取和格式化。
• 错误处理：处理通信过程中的错误，如丢包、帧格式错误等，确保数据采集的稳定性。

5. 用户界面设计

• 数据展示：设计实时数据展示区域，如表格视图、列表视图或自定义控件，显示捕获到的CAN帧。
• 控制面板：提供开始/停止捕获、设置过滤器、配置触发器等控制按钮。
• 可视化工具：实现数据图表、时间轴视图等高级可视化工具，帮助用户直观理解数据。

6. 功能实现

• 数据过滤：实现基于CAN ID、数据内容等条件的过滤功能，减少信息噪声。
• 数据记录与回放：实现数据记录功能，将捕获的数据保存到文件，并支持回放功能，复现通信情景。
• 触发与自动化：实现触发机制，满足特定条件时自动执行任务，如发送响应帧。
• 用户自定义：允许用户自定义配置，如过滤条件、数据解析规则等，提升工具的灵活性。

7. 测试与优化

• 功能测试：全面测试各项功能，确保工具稳定可靠。
• 性能优化：优化数据处理流程，减少延迟，提高实时性。
• 用户体验：收集用户反馈，优化界面设计和操作流程，提升用户体验。

自制CAN Trace工具的关键技术

CAN协议理解

深入理解CAN协议的工作原理，包括CAN帧的结构、标准帧与扩展帧的区别、优先级机制等。熟悉不同的数据传输模式，如主动发送、被动监听等。

实时数据处理

实现高效的实时数据采集和处理，确保工具能够及时捕获和展示数据帧。采用多线程或异步编程技术，避免界面卡顿和数据丢失。

数据可视化

设计直观的可视化界面，帮助用户快速理解数据。使用图表、颜色编码、过滤器等手段，使数据展示更具可读性和专业性。

性能优化

针对大规模数据的处理，优化算法和数据结构，减少内存消耗和CPU负载。实现数据批处理、缓存机制等技术，提高工具的响应速度和稳定性。

案例示例：使用C#开发基础CAN Trace工具

以下是一个使用C#和Windows Forms开发的简化版CAN Trace工具的示例。该示例展示了如何连接CAN适配器、捕获CAN帧并在TreeView中显示相关信息。

前置条件

• CAN适配器：如USB-CAN模块，配备相关驱动和SDK。
• 开发环境：Visual Studio，支持C#和Windows Forms开发。

示例代码

 public partial class TraceForm : Form
    {
        public TraceForm()
        {
            InitializeComponent();
        }

        private void TraceForm_Load(object sender, EventArgs e)
        {
            // 隐藏左侧列
            this.treeGridViewCANMessage.RowHeadersVisible = false;
            // 设置边框线为透明
            this.treeGridViewCANMessage.CellBorderStyle = DataGridViewCellBorderStyle.None;
            // 设置选择模式为选中整行
            this.treeGridViewCANMessage.SelectionMode = DataGridViewSelectionMode.FullRowSelect;
            // 禁止用户调节行高度
            this.treeGridViewCANMessage.AllowUserToResizeRows = false;




            Demo();
        }

        #region Demo
        private void Demo()
        {
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo02(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo02(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo(), null);
            TraceHelper.AddMessage(this.treeGridViewCANMessage, GetModelDemo02(), null);
        }

        private TraceCanMessageModel GetModelDemo()
        {
            TraceCanMessageModel model = new TraceCanMessageModel();
            model.m_TimeStamp = 54.054462;
            model.Chn = 01;
            model.ID = 0x123;
            model.Name = "VMC_3C2";
            model.EventType = true;
            model.Dir = false;
            model.DLC = 15;
            byte[] bValue = new byte[64]
                {
                    0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x10, 0x11, 0x12, 0x13, 0x14, 0x15,
                    0x16, 0x17, 0x18, 0x19, 0x20, 0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x10,
                    0x11, 0x12, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x20, 0x00, 0x01, 0x02, 0x03, 0x04, 0x05,
                    0x06, 0x07, 0x08, 0x09, 0x10, 0x11, 0x12, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x20, 0x00
                };
            model.DATA = bValue;
            return model;
        }

        private TraceCanMessageModel GetModelDemo02()
        {
            TraceCanMessageModel model = new TraceCanMessageModel();
            model.m_TimeStamp = 54.054463;
            model.Chn = 01;
            model.ID = 0x123;
            model.Name = "VMC_3C2";
            model.EventType = true;
            model.Dir = false;
            model.DLC = 15;
            byte[] bValue = new byte[64]
                {
                    0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x10, 0x11, 0x12, 0x13, 0x14, 0x15,
                    0x16, 0x17, 0x18, 0x19, 0x20, 0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x10,
                    0x11, 0x12, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x20, 0x00, 0x01, 0x02, 0x03, 0x04, 0x05,
                    0x06, 0x07, 0x08, 0x09, 0x10, 0x11, 0x12, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x20, 0x00
                };
            model.DATA = bValue;
            return model;
        }
        #endregion

    }

3. 功能说明

• 启动捕获：点击“开始捕获”按钮，启动数据采集。模拟的CANInterface类会周期性生成虚拟CAN帧并触发OnFrameReceived事件。
• 停止捕获：点击“停止捕获”按钮，停止数据采集。
• 数据显示：捕获到的CAN帧会添加到TreeView控件中，显示ID、DLC和数据内容。
• 双击生成代码：双击TreeView中的某个节点（CAN帧）时，如果“生成代码开关”被选中，会自动生成对应的代码模板并显示在TextBox控件中。

关键步骤解析

1. 数据采集与事件驱动

• CANInterface类：模拟CAN数据采集，通过定时生成随机CAN帧数据并触发事件。
• 事件订阅：主窗体订阅CANInterface的OnFrameReceived事件，实时接收并处理数据帧。

2. 数据展示

• TreeView控件：用于树形展示捕获到的CAN帧。每个节点代表一个CAN帧，显示其ID、DLC和数据内容。
• 线程安全：确保数据采集线程与UI线程的安全交互，使用Invoke方法在UI线程中更新控件。

总结与未来展望

本文深入浅出地介绍了CANoe Trace工具的各项功能及其在汽车电子开发领域的关键作用。在此基础上，我们还详细探讨了如何着手开发一款功能相似的自制CAN Trace工具，这一开发流程涵盖了需求分析、硬件选型、软件架构设计、功能实现以及测试与优化等多个关键环节，为读者提供了一条清晰明确的开发指引。

尽管自制的CAN Trace工具在功能和性能上或许无法与市面上的商业工具相抗衡，但通过精心的设计以及不断的优化调整，它完全能够满足特定项目的实际需求，帮助降低成本，并在开发过程中增添更多的灵活性。

展望未来，我们计划在以下几个方面对自制的CAN Trace工具进行进一步的优化与拓展：

• 深化数据分析：我们将引入更多先进的数据分析和可视化手段，如动态图表生成、深度统计分析等，以便用户能够更直观地洞察数据背后的深层信息。

• 增强自定义脚本功能：为了满足用户对于复杂数据处理和自动化任务的需求，我们将允许用户编写和导入自定义脚本，从而极大地提升工具的灵活性和可扩展性。

• 扩大协议支持范围：为了提升工具的通用性和适用性，我们将不断拓展其支持的通信协议种类，如LIN、FlexRay等，以适应更加多样化的汽车电子开发场景。

• 性能全面优化：针对复杂且规模庞大的CAN网络，我们将对数据采集和处理算法进行深度优化，以显著提升工具的实时响应能力和运行稳定性。

• 提升用户体验：我们将持续优化用户界面设计，力求使其更加直观易用、友好贴心，从而满足不同用户的个性化操作需求。

通过坚持不懈的学习与实践，我们坚信开发者们能够打造出既功能强大又性能卓越、且高度贴合特定需求的CAN Trace工具。
