旋转编码器原理与应用详解：从结构到实战 | 零基础入门STM32第四十七步

主题	内容	教学目的/扩展视频
旋转编码器	电路原理，跳线设置，结构分析。驱动程序与调用。	熟悉电路和驱动程序。

师从洋桃电子，杜洋老师

---

---

（图1：开发板与旋转编码器连接示意图） （图2：旋转编码器结构示意图）

---

一、旋转编码器是什么？

旋转编码器是一种通过机械旋转产生数字信号的传感器设备，核心功能包括：

• 360°无限位旋转检测
• 实时方向识别（左/右）
• 按压触发功能
• 高精度位置感知（20位格/圈）

▲ 旋转编码器介绍（中文）

二、内部结构揭秘

2.1 机械组件解剖

       ┌───────┐
       │ 轴体  │
       └───┬───┘
           │
┌──────────▼──────────┐
│  弹性接触片         │
│  ┌─◆─K1───────┐     │
│  │    ┌───◆─K2│     │
│  │    │ ┌─◆─K3│     │
└──┼────┼─┼─────┘
  公共端  A  B  (三个引脚)

2.2 核心部件说明

部件	功能说明
K1	按压开关（垂直方向触发）
K2/K3	旋转检测开关（相位差90°）
弹片	提供机械反馈和定位

三、电路工作原理

3.1 信号生成机制

旋转时K2/K3产生正交波形：

右旋时序：       左旋时序：
A相: _┌─┐_┌─┐     A相: ┌─┐_┌─┐_
B相: ┌─┐_┌─┐_     B相: _┌─┐_┌─┐

通过检测两个信号的相位差顺序判断旋转方向

3.2 硬件连接方案

        +3.3V
         ▲
         │10KΩ
ENCODER─┼─◆─→ PA6 (A相)
    │    │10KΩ
    ├───◆─→ PB2 (B相)
    │    │10KΩ
    └───◆─→ PA7 (按压)

四、关键技术解析

4.1 消抖处理

• 机械抖动时间：≤2ms
• 软件消抖方案：

  if(检测到电平变化){
      delay_ms(20);      // 超时等待抖动
      if(状态仍有效)确认动作
  }


4.2 方向识别算法

Created with Raphaël 2.3.0 检测A相变化 读取B相状态 B相==高电平? 标记为右旋 标记为左旋 yes no

五、典型应用场景

1. 智能家居：空调温度调节旋钮
2. 工业控制：数控机床参数设置
3. 车载系统：多媒体音量控制
4. 医疗设备：监护仪参数调整
5. 物联网终端：智能中控面板

六、开发板实战演示

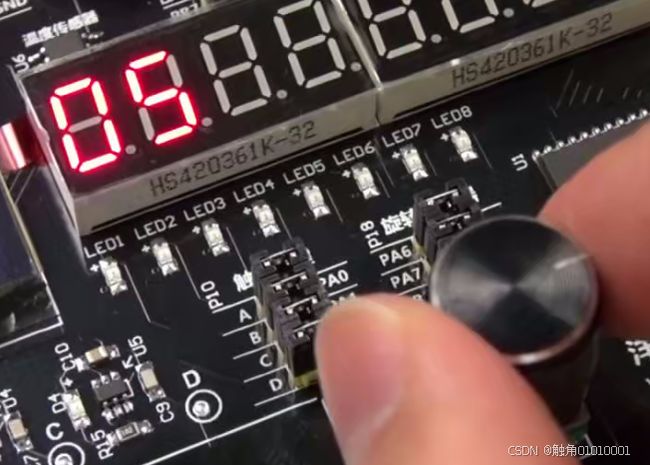

（图3：TM1640显示效果）

核心功能实现逻辑：

while(1){
  读取编码器状态();
  if(左旋转){
    计数器--;
    更新数码管显示();
  }
  if(右旋转){
    计数器++;
    更新数码管显示();
  }
  if(按压动作){
    计数器归零;
  }
}

▲ 完整工程代码示例⏬旋转编码器数码管显示程序

七、选型注意事项

参数	推荐值
分辨率	20脉冲/转
工作电压	3.3V-5V DC
机械寿命	>10万次旋转
按压力度	200±50gf
工作温度	-25℃~+85℃

---

八、相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32F103xx官方数据手册
[3] STM32F103X8-B数据手册（中文）
[4] STM32F103固件函数库用户手册（中文）
[5] 旋转编码器数码管显示程序
[6] 旋转编码器介绍（中文）

---

技术讨论（请在评论区留言~）

---

下期预告：下一期将探讨旋转编码器驱动程序分析，欢迎持续关注！

点击查阅往期【STM32专栏】文章

版权声明：本文采用[CC BY-NC-SA 4.0]协议，转载请注明来源
实测开发版：洋桃1号开发版（基于STM32F103C8T6）
