LeNet-5卷积神经网络详解

LeNet-5卷积神经网络详解

1. 历史背景

LeNet-5是由Yann LeCun等人在1998年提出的一种卷积神经网络架构，是深度学习领域的一个重要里程碑。这个网络最初是为了解决手写数字识别问题而设计的，在当时取得了突破性的成果。它的成功不仅证明了卷积神经网络在计算机视觉任务中的有效性，更为后来深度学习的发展奠定了重要基础。

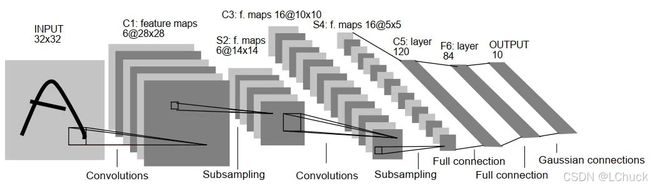

图1：LeNet-5网络结构示意图

2. 网络结构

LeNet-5的结构非常优雅且富有洞见，它包含了现代卷积神经网络的基本组成部分：

2.1 输入层

• 输入：32×32像素的灰度图像
• 说明：选择这个尺寸是为了保证在多次卷积和池化操作后，特征图仍有足够的空间信息

2.2 第一卷积层（C1）

• 卷积核：6个5×5的卷积核
• 输出：28×28×6的特征图
• 作用：提取基本的视觉特征，如边缘、线条等

2.3 第一池化层（S2）

• 类型：2×2最大池化
• 输出：14×14×6的特征图
• 作用：压缩数据的同时保留重要特征，提高模型的平移不变性

2.4 第二卷积层（C3）

• 卷积核：16个5×5的卷积核
• 输出：10×10×16的特征图
• 作用：组合低层特征，形成更复杂的特征模式

2.5 第二池化层（S4）

• 类型：2×2最大池化
• 输出：5×5×16的特征图
• 作用：进一步降维，提取最显著的特征

2.6 全连接层（F5、F6）

• F5：120个神经元
• F6：84个神经元
• 输出层：10个神经元（对应10个类别）

2.7 数据流转过程

输入图像(32×32) → C1卷积层(28×28×6) → S2池化层(14×14×6) → C3卷积层(10×10×16) → S4池化层(5×5×16) → 展平(400) → F5全连接层(120) → F6全连接层(84) → 输出层(10)

3. 工作原理

3.1 特征提取过程

1. 局部感知

   • 卷积层通过滑动窗口方式，每次只关注图像的一小部分区域
   • 这种设计模仿了人类视觉系统的特点，更加高效且有效

2. 特征层次

   • 浅层网络提取简单特征（边缘、纹理）
   • 深层网络组合简单特征，形成复杂特征（形状、结构）

3. 权重共享

   • 同一个卷积核在整个图像上共享权重
   • 大大减少了模型参数数量，提高训练效率

3.2 创新点

1. 层次化设计

   • 卷积层和池化层交替使用的设计模式
   • 这种结构被后来的众多网络所采用

2. 特征提取与分类的分离

   • 卷积和池化层负责特征提取
   • 全连接层负责最终的分类决策

4. PyTorch实现

以下是使用PyTorch框架实现LeNet-5网络的代码示例：

import torch
import torch.nn as nn

class Lenet5(nn.Module):
    '''LeNet-5网络实现'''
    def __init__(self):
        super(Lenet5, self).__init__()
        # 第一个卷积层：输入1通道，输出6通道，5×5卷积核
        self.conv2d1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, stride=1, padding
