深入解析STM32时钟树：从原理到实战配置

引言

在嵌入式系统开发中，时钟系统堪称微控制器的"心脏"。对于STM32系列单片机而言，其复杂的时钟树结构常常让开发者既爱又恨。本文将深入剖析STM32时钟树的运作机制，结合CubeMX配置实战，帮助开发者彻底掌握这一核心系统。

---

一、STM32时钟树体系架构解析

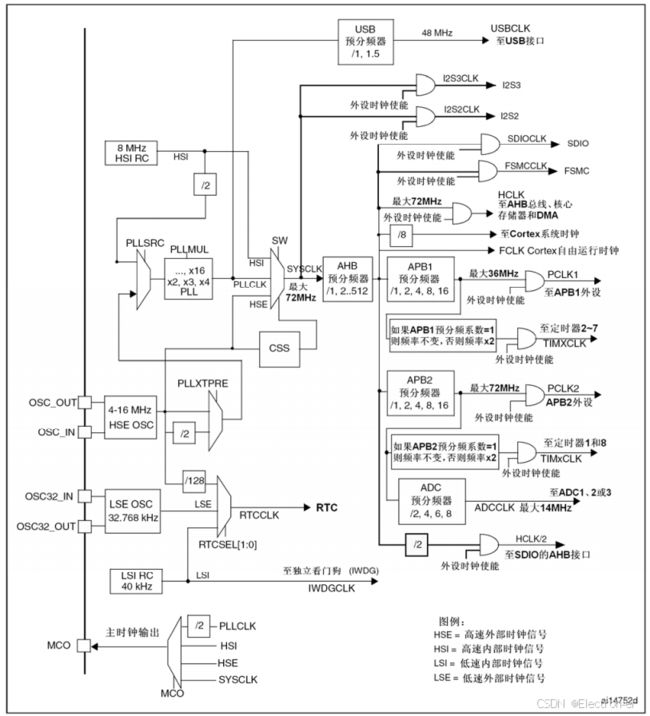

1.1 时钟树全景图

STM32的时钟系统采用三级分发架构：

• 时钟源层：4种独立时钟源
• 分配调节层：PLL、分频器、多路选择器
• 终端设备层：外设与核心时钟

1.2 核心时钟源详解

时钟源	类型	频率范围	典型应用场景
HSI	内部RC振荡	16MHz±1%	低成本方案、紧急时钟
HSE	外部晶体	4-26MHz	高精度需求
LSI	内部RC	32kHz	独立看门狗、低功耗
LSE	外部晶体	32.768kHz	RTC时钟源

关键差异：

• HSE相比HSI具有更好的温度稳定性（±10ppm vs ±1%）
• PLL可将输入时钟倍频至最高180MHz（以STM32F4为例）

---

二、时钟信号流向与控制逻辑

2.1 主时钟路径

HSE/HSI → 分频器 → PLL输入 → PLL倍频 → 系统时钟选择器 → SYSCLK

2.2 关键分频系数

// 时钟配置寄存器示例
typedef struct {
    uint32_t PLLM  : 6;  // 输入分频 (2-63)
    uint32_t PLLN  : 9;  // 倍频系数 (50-432)
    uint32_t PLLP  : 2;  // 系统分频 (2,4,6,8)
    uint32_t PLLQ  : 4;  // USB分频 (2-15)
} RCC_PLLCFGR_Bits;

2.3 时钟门控机制

每个外设都有独立的时钟使能位：

// 例如使能GPIOA时钟
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

省电秘诀：关闭未使用外设的时钟可降低动态功耗达40%

---

三、CubeMX实战配置

3.1 配置步骤演示

1. 选择时钟源（推荐HSE）
2. 设置PLL参数：
   • Input = HSE / PLLM
   • VCO = Input × PLLN
   • SYSCLK = VCO / PLLP
3. 配置分频器：

   // 典型配置值
   #define PLL_M      8
   #define PLL_N      336
   #define PLL_P      2
   #define PLL_Q      7


4. 验证参数合法性：
   • VCO输入范围：1-2MHz
   • VCO输出范围：192-432MHz

3.2 代码生成分析

生成的系统初始化代码包含关键配置：

void SystemClock_Config(void) {
    RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    RCC_OscInitStruct.PLL.PLLM = 8;
    RCC_OscInitStruct.PLL.PLLN = 336;
    RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
    RCC_OscInitStruct.PLL.PLLQ = 7;
    HAL_RCC_OscConfig(&RCC_OscInitStruct);

    HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5);
}

---

四、调试技巧与常见问题

4.1 时钟诊断方法

• 使用MCO引脚输出时钟信号：

  __HAL_RCC_MCO1_CONFIG(RCC_MCO1SOURCE_PLLCLK, RCC_MCODIV_4);


• 读取时钟配置寄存器：

  uint32_t sysclk = HAL_RCC_GetSysClockFreq();
  uint32_t hclk = HAL_RCC_GetHCLKFreq();


4.2 典型故障排查

1. PLL无法锁定：

   • 检查HSE晶体负载电容（典型值12-22pF）
   • 验证VCO输入频率在1-2MHz范围内

2. USB工作异常：

   • 确保PLLQ输出48MHz±0.25%
   • 检查USB时钟使能位

3. 低功耗模式唤醒失败：

   • 确认保留的时钟源（如LSI用于独立看门狗）
   • 检查时钟恢复时间配置

---

五、高级应用技巧

5.1 动态时钟切换

// 运行时切换系统时钟源
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5);

5.2 时钟安全系统(CSS)

// 启用HSE监视
HAL_RCC_EnableCSS();

5.3 超频实践（风险提示）

// 谨慎修改以下参数：
PLL_N = 360;   // VCO=360MHz
PLL_P = 2;      // SYSCLK=180MHz

警告：超频可能导致芯片发热量增加，需严格测试稳定性

---

结语

深入理解STM32时钟树需要理论与实践相结合。建议读者：

1. 使用示波器实测各节点时钟信号
2. 研究《参考手册》中时钟控制章节
3. 尝试不同配置下的功耗测试

掌握时钟配置的开发者，才能真正驾驭STM32的强大性能。希望本文能成为您深入探索嵌入式系统的基石，期待在评论区与您交流实战经验！
