AVRCP（音频/视频远程控制协议）中的 Notification PDUs(通知 PDU) 是实现设备间状态同步的核心机制，允许控制器（Controller, CT）主动获取或订阅目标设备（Target, TG）的实时状态变化，无论是同步还是异步更新。本文将深入解析其工作原理、关键命令及实际应用场景。

一、Notification PDUs 概述

• 作用：通知 PDU（Protocol Data Unit）用于在目标设备（TG）状态改变时，为控制设备（CT）提供同步和异步更新。

• 应用场景：当控制终端（CT，Control Terminal）想知道媒体轨道的当前状态或其变化情况，以便在控制器显示屏上显示新的媒体信息。CT 可以选择查询播放状态，或者向 TG 注册以接收播放状态通知。当 CT 注册了特定状态变化的通知后，TG 在状态改变时会发送通知 PDU。

• 实现方式：通知 PDU 分为两种类型：

  • 同步查询：CT 主动向 TG 请求当前状态。

  • 异步订阅：CT 注册特定事件，TG 在状态变化时自动推送通知。

这种机制适用于媒体播放状态更新（如播放/暂停）、电池状态变化等场景，确保 CT 界面信息与 TG 实际状态一致。

二、GetPlayStatus：同步查询播放状态

2.1 命令功能与应用场景

作用：CT 通过此命令实时获取 TG 的播放状态、曲目时长和播放进度。 典型场景：

• 用户手动点击播放器界面的“刷新”按钮

• 界面初始化时加载当前播放信息

• 处理用户操作（如暂停/播放）后验证状态

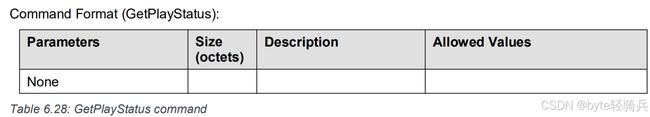

2.2 请求格式（CT → TG）

• 无参数：命令本身不携带任何附加数据

• 传输效率：命令包仅需 3 字节（包括 AVRCP 头部）

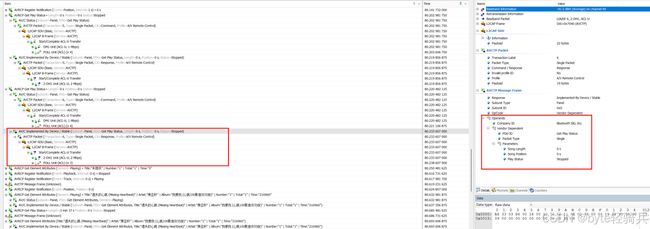

HCI LOG：

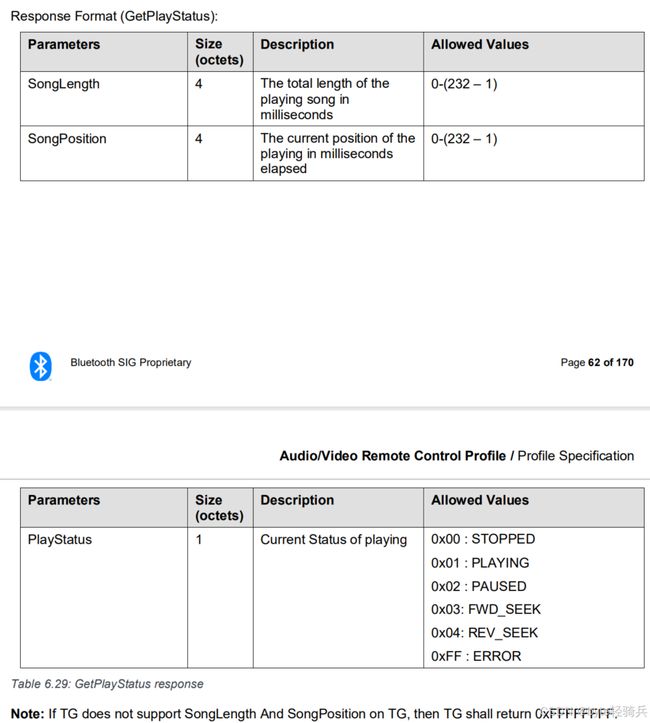

2.3 响应格式（TG → CT）

响应参数详解：

①曲目时长（SongLength）

字段	值范围	特殊值	处理逻辑
SongLength	0x00000000 ~ 0xFFFFFFFF	0xFFFFFFFF	显示"未知时长"，禁用进度条拖拽功能

示例：

• 0x000EA600 → 转换为十进制 60,000 毫秒（1分钟）

• 0xFFFFFFFF → TG 不支持时长反馈

②播放位置（SongPosition）

字段	值范围	特殊值	处理逻辑
SongPosition	0x00000000 ~ 0xFFFFFFFF	0xFFFFFFFF	显示"未知位置"，停止进度条自动更新

动态行为：

• 播放时每秒变化约 1000 次（1秒=1000ms）

• 快进/快退时数值跳跃变化（需结合 PlayStatus 状态处理）

③播放状态（PlayStatus）

状态码	含义	典型触发场景	界面表现建议
0x00	STOPPED	用户点击停止/播放完成	显示停止图标，进度条归零
0x01	PLAYING	用户点击播放/恢复播放	显示播放图标，进度条持续更新
0x02	PAUSED	用户主动暂停	显示暂停图标，进度条静止
0x03	FWD_SEEK	用户长按快进键	显示快进图标，进度条快速前进
0x04	REV_SEEK	用户长按后退键	显示后退图标，进度条快速回退
0xFF	ERROR	设备异常/媒体加载失败	显示错误提示，重置播放控件

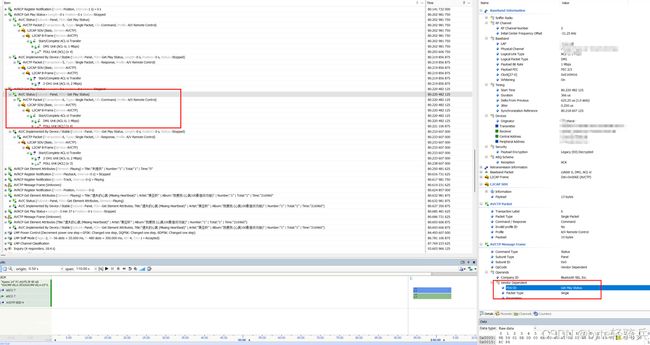

HCI LOG:

2.4 注意事项

①字节序处理：所有 4 字节参数需按 大端序（Big-Endian） 解析：

song_length = int.from_bytes(data[0:4], byteorder='big')

②特殊值 0xFFFFFFFF

if (song_length == 0xFFFFFFFF) {
    show_label("时长未知");
    disable_seekbar();
}

③状态同步策略

• 高频查询限制：建议最小间隔 ≥500ms，避免频繁请求导致设备过载

• 结合异步通知：与 RegisterNotification(EVENT_PLAYBACK_POS_CHANGED) 配合使用

④错误恢复机制

function handlePlayStatus(response) {
    if (response.playStatus === 0xFF) {
        retryCount++;
        if (retryCount < 3) {
            setTimeout(fetchPlayStatus, 1000);
        } else {
            showErrorMessage("设备连接异常");
        }
    }
}

2.5 协议实现示例（伪代码）

#include
#include

// 定义 GetPlayStatus 命令结构体
typedef struct {
    // 该命令无参数
} GetPlayStatusCommand;

// 定义 GetPlayStatus 响应结构体
typedef struct {
    uint32_t songLength;
    uint32_t songPosition;
    uint8_t playStatus;
} GetPlayStatusResponse;

// 模拟 CT 发送 GetPlayStatus 命令
void sendGetPlayStatusCommand() {
    GetPlayStatusCommand command;
    // 这里模拟发送命令到 TG，实际应用中可能通过蓝牙协议栈发送
    printf("CT 发送 GetPlayStatus 命令\n");
    // 假设这里将命令发送到某个函数进行处理
    // send_command_to_tg(&command);
}

// 模拟 TG 接收 GetPlayStatus 命令并返回响应
GetPlayStatusResponse receiveGetPlayStatusCommand() {
    GetPlayStatusResponse response;
    // 模拟获取播放状态信息
    // 假设 TG 支持获取 SongLength 和 SongPosition
    response.songLength = 300000; // 假设歌曲时长为 300000 毫秒
    response.songPosition = 150000; // 假设当前播放位置为 150000 毫秒
    response.playStatus = 0x01; // 假设当前播放状态为 PLAYING

    // 如果 TG 不支持 SongLength 和 SongPosition
    // response.songLength = 0xFFFFFFFF;
    // response.songPosition = 0xFFFFFFFF;

    printf("TG 接收 GetPlayStatus 命令并返回响应\n");
    return response;
}

// 模拟 CT 接收 GetPlayStatus 响应
void receiveGetPlayStatusResponse(GetPlayStatusResponse response) {
    printf("CT 接收 GetPlayStatus 响应\n");
    printf("歌曲总时长: %u 毫秒\n", response.songLength);
    printf("当前播放位置: %u 毫秒\n", response.songPosition);
    switch (response.playStatus) {
        case 0x00:
            printf("播放状态: STOPPED\n");
            break;
        case 0x01:
            printf("播放状态: PLAYING\n");
            break;
        case 0x02:
            printf("播放状态: PAUSED\n");
            break;
        case 0x03:
            printf("播放状态: FWD_SEEK\n");
            break;
        case 0x04:
            printf("播放状态: REV_SEEK\n");
            break;
        case 0xFF:
            printf("播放状态: ERROR\n");
            break;
        default:
            printf("未知播放状态\n");
    }
}

int main() {
    // CT 发送 GetPlayStatus 命令
    sendGetPlayStatusCommand();

    // TG 接收命令并返回响应
    GetPlayStatusResponse response = receiveGetPlayStatusCommand();

    // CT 接收响应
    receiveGetPlayStatusResponse(response);

    return 0;
}

三、RegisterNotification：异步事件订阅

3.1 命令概述

目的：用于在目标设备（TG）上注册，以便基于特定事件异步接收通知。

双重响应机制:

• INTERIM 响应(初始响应)：接收到命令后，应在TMTP(200ms)时间内返回INTERIM响应（当前状态）。

• CHANGED 响应(后续响应)：异步推送状态变化

• 错误处理：可能返回 REJECTED（0x0A）/NOT_IMPLEMENTED（0x08）

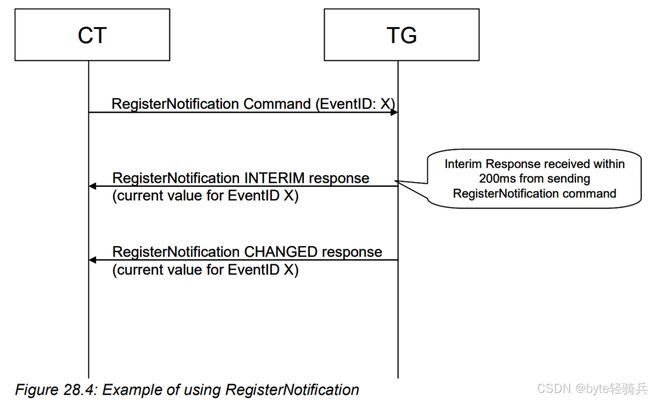

核心机制图解：
