AVRCP(Audio/Video Remote Control Profile)协议,即音频视频远程控制协议,其底层传输基于AVCTP(Audio/Video Control Transport Protocol)传输协议。该协议在蓝牙技术中扮演着重要角色,主要用于控制蓝牙设备的音乐播放(如播放、暂停、下一曲、上一曲等),以及获取播放状态、音乐信息等。

GetCapabilities命令是一种用于查询远程设备支持功能的原始命令,通常由控制终端(CT)发送给目标设备(TG),以获取TG的能力信息。这一机制是设备间有效通信和协作的基础,确保了CT能够根据TG的实际能力发起适当的请求或操作。

一、概述

“Get Capabilities”功能允许一个AVRCP控制设备(CT,Controller Device)查询另一个AVRCP目标设备(TG,Target Device)的能力。这些能力信息包括但不限于公司ID(COMPANY ID)、支持的事件( Events Supported)等。这一过程如同在社交场合中,你向对方询问其具备的技能和特长,以便更好地与之互动。通过获取这些信息,CT可以了解TG所支持的功能和操作,从而提供更加精确和定制化的远程控制服务。

二、工作原理

2.1. 连接检查

在执行“Get Capabilities”命令之前,CT首先会检查与TG的连接状态。如果连接不存在或不稳定,命令将无法执行。

2.2 构建命令

一旦确认连接稳定,CT将构建一个AVRCP厂商命令。命令包括操作码(Opcode)、能力ID(Capability ID)、协议数据单元(PDU)以及状态码等信息。其中,操作码指定了命令的类型(如厂商特定命令),能力ID用于标识要查询的具体能力,PDU则指定了命令的具体类型(如获取能力)。

2.3. 发送命令

构建完成后,CT将调用相应的函数将命令发送到TG。在发送过程中,命令会被封装在AVCTP消息帧中,并通过蓝牙连接传输到TG。

2.4 请求处理

目标设备接收到请求消息后,解析其中的操作码和能力类型。然后,它会根据自身的功能和配置,确定自己支持的事件列表。这些事件可能包括播放状态改变、播放位置改变、音量改变、曲目切换等。

2.5 响应返回

目标设备将支持的事件列表封装成响应消息,并发送回控制器设备。响应消息中包含状态码(表示请求处理结果,如成功、失败等)以及支持的事件列表。

2.6 信息使用

控制器设备接收到响应消息后,解析其中的状态码和事件列表。根据这些信息,控制器可以知道目标设备支持哪些事件,从而决定是否注册这些事件的通知,以便在事件发生时能够及时得到通知并进行相应的操作。

三、消息格式

AVRCP Get Capabilities 请求和响应数据包格式遵循蓝牙 SIG(Special Interest Group)定义的规范。

3.1 Get Capabilities 请求数据包格式

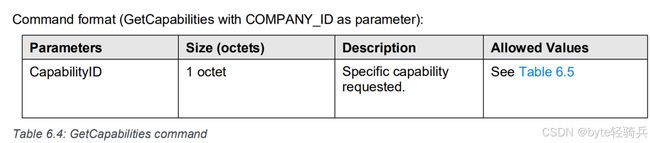

3.1.1 参数说明

【AVRCP】协议深入解析(2):GetCapabilities命令在蓝牙设备通信中的应用_第1张图片

  • CapabilityID:占据 1 个八位字节,用于指定具体请求的能力类型。它如同一个索引,引导 CT 获取特定方面的设备能力信息。

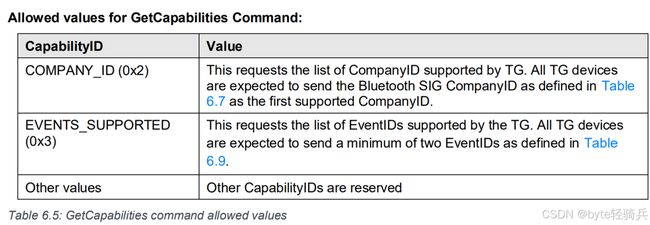

3.1.2 允许值

【AVRCP】协议深入解析(2):GetCapabilities命令在蓝牙设备通信中的应用_第2张图片

  • COMPANY_ID (0x2):当 CapabilityID 取值为此,CT 请求的是 TG 所支持的公司 ID 列表。所有 TG 设备应按照规定,将蓝牙 SIG 公司 ID 作为首项列出,这一 ID 如同设备的 “行业身份证”,为 CT 提供了设备在蓝牙生态中的官方归属信息,有助于 CT 判断设备的兼容性和通用性。
