VisionPro实战之传感器识别

目录

1.案例要求

2.实现思路

1.先进行图片格式转换,不然可能格式不匹配

2.进行模板匹配,仔细观察之后发现可以从左侧凹陷的地方入手,再进行定位

3.找出四条线段

4.进行距离的测量

5.编写脚本或者使用CogCreateGraphicLabelTool工具输出数据

3.具体操作

1.我们先创建一个CogImageConvertTool工具,进行图片转码操作。

2.创建一个模板匹配工具CogPMAlignTool,进行匹配,我选择这里的特征进行匹配。

3.创建四个找线工具CogFindLineTool,把四条线都找到。

4.创建两个找线段和线段距离的工具CogDistanceSegmentSegmentTool,找到距离

5.这里我们使用CogCreateGraphicLabelTool工具进行数据的展示,创建两个工具并且把传入的数据都传入。

4.最终实现效果

​5.知识点总结


1.案例要求

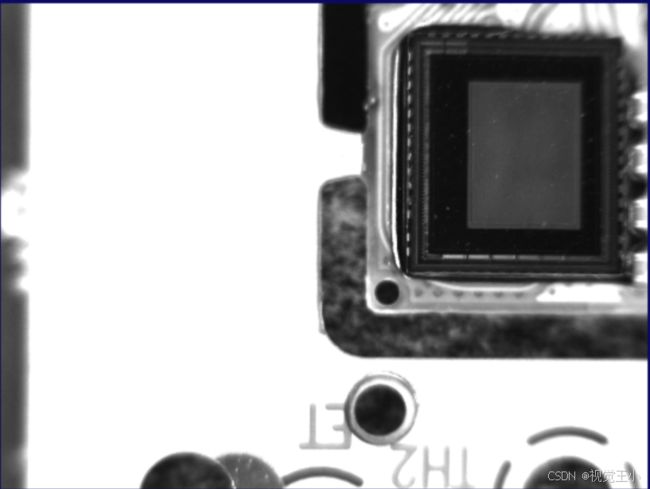

测量方形传感器(灰色矩形)的长度和宽度

VisionPro实战之传感器识别_第1张图片

2.实现思路


我们先进行思考。

1.先进行图片格式转换,不然可能格式不匹配
2.进行模板匹配,仔细观察之后发现可以从左侧凹陷的地方入手,再进行定位
3.找出四条线段
4.进行距离的测量
5.编写脚本或者使用CogCreateGraphicLabelTool工具输出数据

3.具体操作
