xy轴不等比缩放问题——AUTOCAD c#二次开发

在 AutoCAD  .net api里,部分实体,像文字、属性、插入块等,是不支持非等比缩放的。

如需对AutoCAD中图形进行xyz方向不等比缩放,则需进行额外的函数封装。

选择图元,指定缩放基准点,scaleX = 0.5, scaleY = 3;// X轴缩放因子0.5倍,Y轴缩放因子3倍,数值也可人工指定。

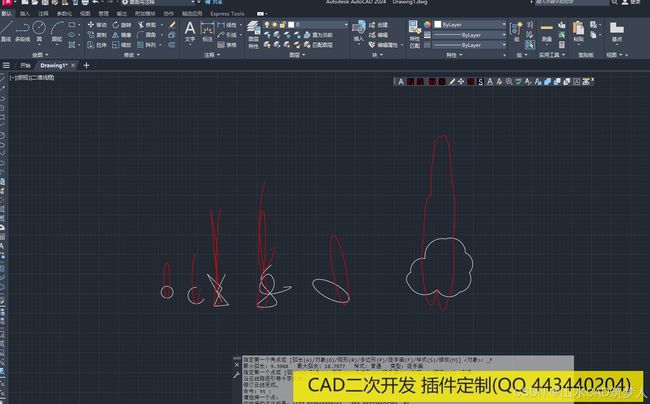

效果如下:

xy轴不等比缩放问题——AUTOCAD c#二次开发_第1张图片

附部分代码如下:

创建不比例变换矩阵

 ///
 /// 返回不等比例变换矩阵
 ///
 /// 基点
 /// x方向比例
 /// y方向比例
 /// z方向比例
 /// 三维矩阵
 public static Matrix3d GetScaleMatrix(this Point3d point, double x, double y, double z)
 {
     var matdata = new double[16];
     matdata[0] = x;
     matdata[3] = point.X * (1 - x);
     matdata[5] = y;
     matdata[7] = point.Y * (1 - y);
     matdata[10] = z;
     matdata[11] = point.Z * (1 - z);
     matdata[15] = 1;
     return new(matdata);
 }
