基于 STM32 单片机智能沙发自动加热通风控制系统

基于 STM32 单片机智能沙发自动加热通风控制系统

摘要

随着人们生活水平的提高，对家居环境舒适度的要求也越来越高。智能家居系统作为一种新兴的技术，正在逐渐改变人们的生活方式。本文设计了一种基于 STM32 单片机的智能沙发自动加热通风控制系统，该系统能够实时监测环境温度、湿度和光照强度，并根据设定条件自动调节沙发的加热和通风功能，同时具备时间显示和闹铃提醒功能。通过 Proteus 仿真验证了系统的可行性，为智能家居系统的发展提供了一种新的思路。

关键词：STM32 单片机；智能家居；加热通风控制；Proteus 仿真

Abstract

With the improvement of people's living standards, the requirements for home comfort are also increasing. As an emerging technology, smart home systems are gradually changing people's lifestyles. This paper designs a smart sofa automatic heating and ventilation control system based on the STM32 microcontroller. The system can monitor the ambient temperature, humidity, and light intensity in real-time, and automatically adjust the heating and ventilation functions of the sofa according to set conditions. It also has time display and alarm reminder functions. The feasibility of the system is verified through Proteus simulation, providing a new idea for the development of smart home systems.

Keywords: STM32 microcontroller; smart home; heating and ventilation control; Proteus simulation

目录

一、引言

（一）研究背景与意义
（二）国内外研究现状
（三）论文研究内容

二、系统总体设计

（一）系统需求分析
（二）系统功能模块划分
（三）系统硬件选型

三、系统硬件设计

（一）STM32 单片机核心控制模块
（二）LCD1602 显示模块
（三）DS1302 时钟模块
（四）DHT11 温湿度传感器模块
（五）继电器控制模块
（六）光敏电阻模块
（七）电机控制模块
（八）LED 氛围灯模块
（九）独立按键模块
（十）蜂鸣器模块

四、系统软件设计

（一）软件开发环境介绍
（二）系统主程序设计
（三）各功能模块子程序设计

五、系统仿真与测试

（一）Proteus 仿真环境搭建
（二）系统仿真过程
（三）仿真结果分析

六、结论与展望

（一）论文工作总结
（二）系统存在的不足
（三）未来研究方向

一、引言

（一）研究背景与意义

随着科技的飞速发展，智能家居系统逐渐走进人们的生活。智能家居系统通过集成各种传感器、执行器和控制器，实现对家居环境的智能化控制，为人们提供更加舒适、便捷和安全的居住环境。智能沙发作为智能家居系统中的一个重要组成部分，其加热和通风功能的自动控制对于提高人们的生活质量具有重要意义。

目前，市场上的智能沙发产品大多功能单一，且价格昂贵。因此，设计一种功能丰富、成本较低且易于实现的智能沙发自动加热通风控制系统具有重要的应用价值。该系统不仅能够根据环境温度、湿度和光照强度自动调节沙发的加热和通风功能，还具备时间显示和闹铃提醒功能，满足了人们对智能家居系统的多样化需求。

（二）国内外研究现状

在智能家居领域，国内外学者和企业已经进行了大量的研究和实践。国外方面，一些知名的智能家居品牌如 Nest、Philips Hue 等已经推出了成熟的智能家居产品，并在市场上取得了良好的反响。这些产品大多集成了先进的传感器技术、无线通信技术和云计算技术，实现了对家居环境的智能化控制。

国内方面，智能家居市场也呈现出蓬勃发展的态势。越来越多的企业开始涉足智能家居领域，推出了一系列具有自主知识产权的智能家居产品。然而，在智能沙发自动加热通风控制系统方面，国内的研究相对较少，且大多停留在理论研究和初步设计阶段。因此，本文的研究具有重要的现实意义和应用价值。

（三）论文研究内容

本文旨在设计一种基于 STM32 单片机的智能沙发自动加热通风控制系统。该系统采用 STM32 单片机作为核心控制器，通过集成 LCD1602 显示屏、DS1302 时钟模块、DHT11 温湿度传感器、继电器、光敏电阻、电机、LED 氛围灯、独立按键和蜂鸣器等硬件模块，实现对沙发加热和通风功能的自动控制。同时，系统还具备时间显示和闹铃提醒功能。本文将从系统总体设计、硬件设计、软件设计以及仿真与测试等方面进行详细阐述。

二、系统总体设计

（一）系统需求分析

根据智能家居系统的特点和用户的需求，本系统的功能需求主要包括以下几个方面：

1. 实时监测功能：系统能够实时监测环境温度、湿度和光照强度，并将监测结果显示在 LCD1602 显示屏上。
2. 自动控制功能：当环境温度低于设定值时，系统自动开启加热功能；当环境湿度大于设定值时，系统自动开启通风功能；当光照强度低于设定值时，系统自动开启氛围灯。
3. 时间显示功能：系统能够实时显示当前时间，方便用户了解时间信息。
4. 闹铃提醒功能：用户可以通过独立按键设置闹铃时间，当闹铃时间到达时，蜂鸣器进行提醒。

（二）系统功能模块划分

根据系统需求分析，将本系统划分为以下几个功能模块：

1. 核心控制模块：采用 STM32 单片机作为核心控制器，负责系统的数据处理和控制逻辑的实现。
2. 显示模块：采用 LCD1602 显示屏，用于显示环境温度、湿度、光照强度、当前时间和闹铃时间等信息。
3. 时钟模块：采用 DS1302 时钟芯片，用于获取实时时间，并提供给显示模块进行显示。
4. 温湿度采集模块：采用 DHT11 温湿度传感器，用于采集环境温度和湿度信息，并发送给核心控制模块进行处理。
5. 加热控制模块：采用继电器控制加热设备的开启和关闭，当环境温度低于设定值时，核心控制模块控制继电器开启加热设备。
6. 通风控制模块：采用电机作为通风设备，当环境湿度大于设定值时，核心控制模块控制电机开启进行通风。
7. 光照采集模块：采用光敏电阻采集光照强度信息，并发送给核心控制模块进行处理。
8. 氛围灯控制模块：采用 LED 灯作为氛围灯，当光照强度低于设定值时，核心控制模块控制 LED 灯开启。
9. 按键控制模块：采用独立按键设置闹铃时间，并将设置结果发送给核心控制模块进行处理。
10. 闹铃提醒模块：采用蜂鸣器作为闹铃提醒设备，当闹铃时间到达时，核心控制模块控制蜂鸣器发出提醒声音。

（三）系统硬件选型

根据系统功能模块划分和需求分析，对系统硬件进行选型。具体选型如下：

1. 核心控制器：选择 STM32F407ZET6 作为核心控制器，该控制器具有高性能、低功耗、丰富的外设接口等优点，能够满足系统的需求。
2. 显示屏：选择 LCD1602 显示屏，该显示屏具有显示清晰、接口简单、成本低廉等优点，适用于本系统。
3. 时钟芯片：选择 DS1302 时钟芯片，该芯片具有高精度、低功耗、易于编程等优点，能够满足系统对时间精度的要求。
4. 温湿度传感器：选择 DHT11 温湿度传感器，该传感器具有体积小、功耗低、响应速度快等优点，能够实时监测环境温度和湿度。
5. 继电器：选择小型电磁继电器，该继电器具有体积小、控制方便、可靠性高等优点，适用于控制加热设备的开启和关闭。
6. 电机：选择小型直流电机，该电机具有体积小、转速可调、控制方便等优点，适用于作为通风设备。
7. 光敏电阻：选择普通光敏电阻，该电阻具有灵敏度高、响应速度快、成本低廉等优点，适用于采集光照强度信息。
8. LED 灯：选择普通 LED 灯作为氛围灯，该灯具有体积小、亮度高、功耗低等优点。
9. 独立按键：选择普通独立按键，该按键具有结构简单、操作方便、成本低廉等优点。
10. 蜂鸣器：选择有源蜂鸣器，该蜂鸣器具有声音响亮、控制方便等优点，适用于作为闹铃提醒设备。

三、系统硬件设计

（一）STM32 单片机核心控制模块

STM32 单片机核心控制模块是系统的核心部分，负责系统的数据处理和控制逻辑的实现。该模块采用 STM32F407ZET6 单片机作为核心控制器，其最小系统包括电源电路、复位电路、时钟电路和下载电路等。

1. 电源电路：采用稳压芯片将外部输入的 5V 电源转换为 3.3V 电源，为 STM32 单片机供电。
2. 复位电路：采用上电复位和手动复位相结合的方式，确保系统能够正常启动和复位。
3. 时钟电路：采用外部晶振为 STM32 单片机提供时钟信号，确保系统能够正常运行。
4. 下载电路：采用 SWD 接口下载程序到 STM32 单片机中，方便程序的调试和更新。

（二）LCD1602 显示模块

LCD1602 显示模块用于显示环境温度、湿度、光照强度、当前时间和闹铃时间等信息。该模块通过 I2C 接口与 STM32 单片机进行通信，其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. SDA：接 STM32 单片机的 I2C 数据线。
4. SCL：接 STM32 单片机的 I2C 时钟线。
5. BL：接背光电源（可选）。

（三）DS1302 时钟模块

DS1302 时钟模块用于获取实时时间，并提供给 LCD1602 显示模块进行显示。该模块通过三线制接口（RST、DAT、CLK）与 STM32 单片机进行通信，其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. RST：接 STM32 单片机的 GPIO 引脚，用于复位 DS1302 时钟芯片。
4. DAT：接 STM32 单片机的 GPIO 引脚，用于数据传输。
5. CLK：接 STM32 单片机的 GPIO 引脚，用于提供时钟信号。

（四）DHT11 温湿度传感器模块

DHT11 温湿度传感器模块用于采集环境温度和湿度信息，并发送给 STM32 单片机进行处理。该模块通过单总线接口与 STM32 单片机进行通信，其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. DATA：接 STM32 单片机的 GPIO 引脚，用于数据传输。

（五）继电器控制模块

继电器控制模块用于控制加热设备的开启和关闭。当环境温度低于设定值时，STM32 单片机控制继电器开启加热设备；当环境温度高于设定值时，STM32 单片机控制继电器关闭加热设备。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. IN：接 STM32 单片机的 GPIO 引脚，用于控制继电器的开启和关闭。
4. NO：接加热设备的正极。
5. COM：接加热设备的负极。

（六）光敏电阻模块

光敏电阻模块用于采集光照强度信息，并发送给 STM32 单片机进行处理。该模块通过 ADC 接口与 STM32 单片机进行通信，其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. OUT：接 STM32 单片机的 ADC 引脚，用于输出光照强度信号。

（七）电机控制模块

电机控制模块用于控制电机的开启和关闭。当环境湿度大于设定值时，STM32 单片机控制电机开启进行通风；当环境湿度小于设定值时，STM32 单片机控制电机关闭。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. IN：接 STM32 单片机的 GPIO 引脚，用于控制电机的开启和关闭。
4. OUT1：接电机的正极。
5. OUT2：接电机的负极。

（八）LED 氛围灯模块

LED 氛围灯模块用于提供氛围照明。当光照强度低于设定值时，STM32 单片机控制 LED 灯开启；当光照强度高于设定值时，STM32 单片机控制 LED 灯关闭。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. IN：接 STM32 单片机的 GPIO 引脚，用于控制 LED 灯的开启和关闭。

（九）独立按键模块

独立按键模块用于设置闹铃时间。用户可以通过按下不同的按键来设置小时和分钟，并将设置结果发送给 STM32 单片机进行处理。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. KEY1：接 STM32 单片机的 GPIO 引脚，用于设置小时。
4. KEY2：接 STM32 单片机的 GPIO 引脚，用于设置分钟。

（十）蜂鸣器模块

蜂鸣器模块用于提供闹铃提醒声音。当闹铃时间到达时，STM32 单片机控制蜂鸣器发出提醒声音。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. IN：接 STM32 单片机的 GPIO 引脚，用于控制蜂鸣器的开启和关闭。

四、系统软件设计

（一）软件开发环境介绍

本系统采用 Keil5 作为软件开发环境。Keil5 是一款功能强大的嵌入式系统开发软件，支持多种型号的 STM32 单片机，提供了丰富的库函数和示例代码，方便用户进行程序开发和调试。

（二）系统主程序设计

系统主程序负责初始化各个硬件模块，并调用各个功能模块子程序实现系统的功能。主程序流程如下：

1. 系统初始化：初始化 STM32 单片机、LCD1602 显示屏、DS1302 时钟芯片、DHT11 温湿度传感器、继电器、光敏电阻、电机、LED 氛围灯、独立按键和蜂鸣器等硬件模块。
2. 主循环：在主循环中，不断读取 DS1302 时钟芯片的时间信息，并显示在 LCD1602 显示屏上；读取 DHT11 温湿度传感器的温湿度信息，并显示在 LCD1602 显示屏上；读取光敏电阻的光照强度信息，并显示在 LCD1602 显示屏上；根据设定的条件控制继电器、电机和 LED 氛围灯的开启和关闭；检测独立按键的按下情况，并设置闹铃时间；当闹铃时间到达时，控制蜂鸣器发出提醒声音。

（三）各功能模块子程序设计

1. LCD1602 显示子程序：负责初始化 LCD1602 显示屏，并显示环境温度、湿度、光照强度、当前时间和闹铃时间等信息。
2. DS1302 时钟子程序：负责初始化 DS1302 时钟芯片，并读取时间信息。
3. DHT11 温湿度采集子程序：负责初始化 DHT11 温湿度传感器，并采集温湿度信息。
4. 继电器控制子程序：根据环境温度控制继电器的开启和关闭。
5. 光敏电阻采集子程序：负责初始化 ADC 接口，并采集光照强度信息。
6. 电机控制子程序：根据环境湿度控制电机的开启和关闭。
7. LED 氛围灯控制子程序：根据光照强度控制 LED 氛围灯的开启和关闭。
8. 独立按键子程序：检测独立按键的按下情况，并设置闹铃时间。
9. 蜂鸣器控制子程序：当闹铃时间到达时，控制蜂鸣器发出提醒声音。

五、系统仿真与测试

（一）Proteus 仿真环境搭建

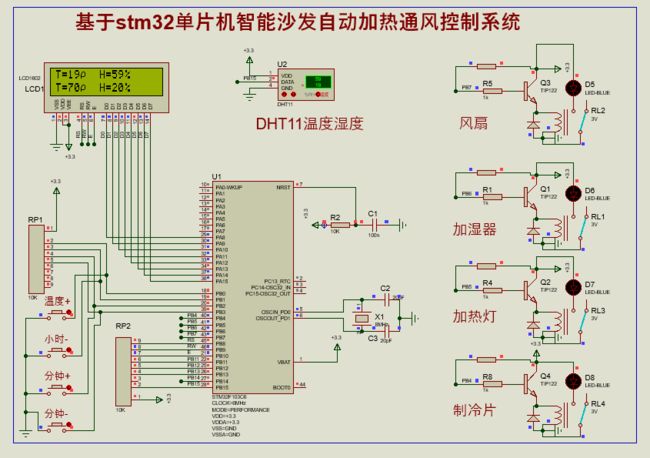

Proteus 是一款功能强大的电子设计自动化软件，支持多种型号的 STM32 单片机，提供了丰富的元件库和仿真工具，方便用户进行电路设计和仿真。本系统采用 Proteus8.9 版本进行仿真。

在 Proteus 中搭建系统仿真电路，包括 STM32 单片机、LCD1602 显示屏、DS1302 时钟芯片、DHT11 温湿度传感器、继电器、光敏电阻、电机、LED 氛围灯、独立按键和蜂鸣器等元件。按照电路连接图将各个元件连接起来，并设置相应的参数。

（二）系统仿真过程

1. 编译程序：在 Keil5 中编写并编译系统程序，生成 HEX 文件。
2. 加载程序：将生成的 HEX 文件加载到 Proteus 中的 STM32 单片机中。
3. 运行仿真：点击 Proteus 中的运行按钮，开始系统仿真。
4. 观察结果：观察 LCD1602 显示屏上显示的环境温度、湿度、光照强度、当前时间和闹铃时间等信息；观察继电器、电机和 LED 氛围灯的开启和关闭情况；检测独立按键的按下情况，并设置闹铃时间；当闹铃时间到达时，观察蜂鸣器是否发出提醒声音。

（三）仿真结果分析

通过 Proteus 仿真，验证了系统的可行性。LCD1602 显示屏能够正确显示环境温度、湿度、光照强度、当前时间和闹铃时间等信息；继电器、电机和 LED 氛围灯能够根据设定的条件正确开启和关闭；独立按键能够正常设置闹铃时间；当闹铃时间到达时，蜂鸣器能够正确发出提醒声音。仿真结果表明，系统能够满足设计要求，实现了智能沙发自动加热通风控制的功能。

六、结论与展望

（一）论文工作总结

本文设计了一种基于 STM32 单片机的智能沙发自动加热通风控制系统。该系统采用 STM32 单片机作为核心控制器，通过集成 LCD1602 显示屏、DS1302 时钟模块、DHT11 温湿度传感器、继电器、光敏电阻、电机、LED 氛围灯、独立按键和蜂鸣器等硬件模块，实现了对沙发加热和通风功能的自动控制。同时，系统还具备时间显示和闹铃提醒功能。通过 Proteus 仿真验证了系统的可行性，为智能家居系统的发展提供了一种新的思路。

（二）系统存在的不足

尽管本系统实现了智能沙发自动加热通风控制的功能，但仍存在一些不足之处。例如，系统的温度、湿度和光照强度设定值是通过程序硬编码实现的，不够灵活；系统的控制逻辑相对简单，无法根据用户的习惯进行智能调整；系统的硬件选型相对基础，无法满足高端用户的需求。

（三）未来研究方向

针对系统存在的不足，未来的研究方向可以从以下几个方面进行改进：

1. 增加用户交互界面：设计更加友好的用户交互界面，方便用户设置温度、湿度和光照强度的设定值，以及调整系统的控制逻辑。
2. 引入智能算法：引入机器学习等智能算法，根据用户的习惯自动调整系统的控制逻辑，提高系统的智能化水平。
3. 优化硬件选型：选择更加高端、性能更好的硬件模块，提高系统的稳定性和可靠性，满足高端用户的需求。
4. 实现远程控制：通过 WiFi 或蓝牙等无线通信技术，实现用户对系统的远程控制，提高系统的便捷性。
