动态路由协议 OSPF 工作过程 之 状态机维度

状态机  ：

             #   什么是状态机呢 ？

                  状态机  ： 就是 OSPF 路由间的邻居关系所在的不同阶段

                  不同的关系 就是 不同的状态机

OSPF 的状态机  ：

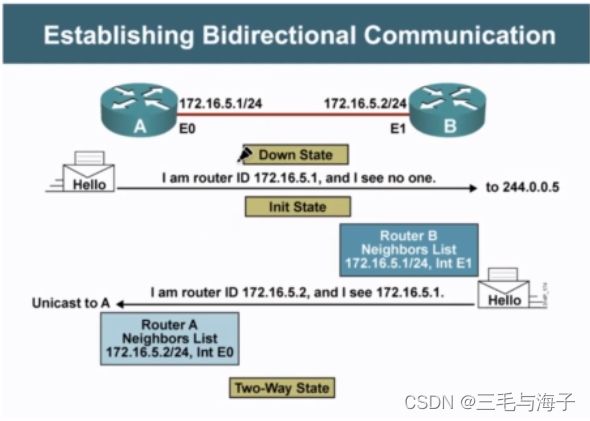

                   #   我们用 思科 的PPT 来介绍 OSPF 的状态机



                     #  里面所有黄颜色方框里 标定的就是 状态机

                         有 ：  Down State,     Init  State        Two-Way  State

                     #  有两台路由器 A,B 。

                         最一开始，就谁还不认识谁，互相不认识（ 此时的状态就是 Down State ）



                         A 先发了消息（ 可以看到，是以组播的形式--- 224.0.0.5 ） 发了一个 Hello 包

                         包里的内容是  我是 172.16.5.1 （ RID ）并且 我谁都不认识 ！！

                         目的就是，当别人收到自己的 Hello 包，能和自己联系下，交个朋友 ！！



                          A，一发完 Hello 包后，它的状态就不一样了，就发生变化了 :

                         从 Down State变为了 Init State

                         接着， B 给 A 回了个 Hello 包，包里是 ： 我是 172.16.5.2 并且我见过 172.16.5.1

                         这几说明，B 之前认识我（ A ），

                         那 A 收到了 B 的 Hello 包，A 就知道了 B 是谁了 （ 是 172.16.5.2 ）

                         那意味着什么呢 ？？

                               ===>>>

                                      意味着  A 认识了 B ,  B 也认识了 A （ 即 相互认识了 ）

                         这时，互相认识了，状态就又变化了，从陌生人变为了 相互认识

                         互相认识的状态就为 Two-Way State (  双向通讯 ）

                         双向通讯就 标志着 邻居关系的建立



                         注 ：   我们当时在学习 RIP 协议时，也提过 邻居关系，是说 只要是相邻的两个路

                                    由器，并且能够正常通讯就能被称为 邻居关系 ！

                                    而在 OSPF 里，所谓的邻居关系是不太一样的不是仅仅相邻正常通讯就可

                                    以的，是需要建立的，两个都需要相互收到对方的 Hello 包达到 Two-Way

                                   状态才可以被称为 邻居关系的建立！！

                                    所以，这也是前面在介绍 数据包类型的时候 说 HELLO 包的作用 ： 发现和

                                    建立邻居关系！！！

                                    整个建立 邻居关系的过程就是 使用 HELLO 包，建立方法也很简单就是 发

                                    送自己的  RID ， 对方收到后，也会发送给你它自己的RID ，只要你发现

                                    对方发的 HELLO 包里有自己的 RID 这不就说明它收到过你的RID ，这不就

                                    相互认识达到 Two-Way State 状态！！

        #    那现在邻居关系已经建立了，那关系（状态机）想要更进一步的发展，肯定也是不容易的

              是需要经过筛选的，是需要经过 条件匹配的！！

              那条件匹配肯定也就意味着  要么成功要么失败，

              若成功就进入下一个状态！

              要失败，就维持邻居关系（ 依靠 HELLO 包 进行 10 S 一次的周期保活！！ ）

              具体的 条
