从0开始在PlatformIO下开展STM32单片机的库函数编程指南

目录

前言

下载CMSIS针对目标单片机的库函数

修正自带的PIO的CMSIS固件包的代码

生成CMSIS模板的工程

客制化PlatformIO.ini工程配置文件

编写测试代码

---

我看很多朋友非常想使用VSCode对库函数进行编程，但是奈何资料比较少，笔者这里探索到了一个笔者认为相较于其他博客最简单的办法，这里进行枚举

本文档隶属于项目：

Charliechen114514/BetterATK: This is a repo that helps rewrite STM32 Common Repositorieshttps://github.com/Charliechen114514/BetterATK

前言

终于准备开STM32F1系列的文档教程了！笔者在2025年3月29日成功的独立移植了标准库到了PlatformIO上，换而言之，从现在开始，我们可以轻量级的接触库函数编程了（至少，彻底摆脱MDK5那个不是人的开发环境）

这个文档的作用，就是教授各位如何最小的配置，从而在PlatformIO下展开库函数编程。

下载CMSIS针对目标单片机的库函数

这里笔者是直接使用的是江科大部分的资料的标准库代码，然后注意，笔者发现默认的CMSIS的PlatformIO框架并不好，所以需要我们自己更加细致的特化芯片库，这里笔者将文件列出来，这部分代码可以到ST官方下载，也可以直接抄板i江科大的源代码，如果上述事情懒得配置，到我的BetterATK/103c8t6/standard/0_RawTemplate at STM32F1 · Charliechen114514/BetterATK文件夹下直接抄lib/cmsis_library就好了。

文件名	文件用途说明
misc.c	杂项功能实现文件，包含一些通用的辅助函数
misc.h	misc.c的头文件，声明相关函数和宏
stm32f10x_adc.c	STM32 ADC(模数转换器)驱动源文件
stm32f10x_adc.h	ADC驱动的头文件
stm32f10x_bkp.c	备份寄存器(BKP)驱动源文件
stm32f10x_bkp.h	备份寄存器(BKP)驱动头文件
stm32f10x_can.c	CAN控制器驱动源文件
stm32f10x_can.h	CAN控制器驱动头文件
stm32f10x_cec.c	消费电子控制(CEC)驱动源文件
stm32f10x_cec.h	消费电子控制(CEC)驱动头文件
stm32f10x_conf.h	库配置文件，用于启用或禁用特定的外设驱动
stm32f10x_crc.c	CRC(循环冗余校验)计算单元驱动源文件
stm32f10x_crc.h	CRC计算单元驱动头文件
stm32f10x_dac.c	DAC(数模转换器)驱动源文件
stm32f10x_dac.h	DAC驱动头文件
stm32f10x_dbgmcu.c	调试MCU单元驱动源文件
stm32f10x_dbgmcu.h	调试MCU单元驱动头文件
stm32f10x_dma.c	DMA(直接内存访问)控制器驱动源文件
stm32f10x_dma.h	DMA控制器驱动头文件
stm32f10x_exti.c	外部中断/事件控制器(EXTI)驱动源文件
stm32f10x_exti.h	外部中断/事件控制器(EXTI)驱动头文件
stm32f10x_flash.c	闪存控制器驱动源文件
stm32f10x_flash.h	闪存控制器驱动头文件
stm32f10x_fsmc.c	灵活的静态存储控制器(FSMC)驱动源文件
stm32f10x_fsmc.h	灵活的静态存储控制器(FSMC)驱动头文件
stm32f10x_gpio.c	GPIO(通用输入输出)驱动源文件
stm32f10x_gpio.h	GPIO驱动头文件
stm32f10x_i2c.c	I2C(Inter-Integrated Circuit)驱动源文件
stm32f10x_i2c.h	I2C驱动头文件
stm32f10x_it.c	中断服务程序源文件，包含中断处理函数
stm32f10x_it.h	中断服务程序头文件
stm32f10x_iwdg.c	独立看门狗(IWDG)驱动源文件
stm32f10x_iwdg.h	独立看门狗(IWDG)驱动头文件
stm32f10x_pwr.c	电源控制(PWR)驱动源文件
stm32f10x_pwr.h	电源控制(PWR)驱动头文件
stm32f10x_rcc.c	复位和时钟控制(RCC)驱动源文件
stm32f10x_rcc.h	复位和时钟控制(RCC)驱动头文件
stm32f10x_rtc.c	实时时钟(RTC)驱动源文件
stm32f10x_rtc.h	实时时钟(RTC)驱动头文件
stm32f10x_sdio.c	SDIO(SD输入输出接口)驱动源文件
stm32f10x_sdio.h	SDIO驱动头文件
stm32f10x_spi.c	SPI(串行外设接口)驱动源文件
stm32f10x_spi.h	SPI驱动头文件
stm32f10x_tim.c	定时器(TIM)驱动源文件
stm32f10x_tim.h	定时器(TIM)驱动头文件
stm32f10x_usart.c	USART(通用同步异步收发器)驱动源文件
stm32f10x_usart.h	USART驱动头文件
stm32f10x_wwdg.c	窗口看门狗(WWDG)驱动源文件
stm32f10x_wwdg.h	窗口看门狗(WWDG)驱动头文件
stm32f10x.h	STM32F10x系列微控制器的主头文件，包含所有寄存器和外设的定义
system_stm32f10x.c	系统初始化源文件，包含系统时钟配置等
system_stm32f10x.h	系统初始化头文件

此外的部分，就是我们用户自己裁定的一些文件：

文件名	文件用途说明	特殊说明
stm32f10x_conf.h	库配置文件，用于启用或禁用特定的外设驱动（通过#define或注释来管理）	用户需手动配置，决定编译时包含哪些外设驱动（如USE_STDPERIPH_DRIVER）
stm32f10x_it.c	中断服务程序源文件，包含用户自定义的中断处理函数（如定时器、串口中断等）	用户需根据实际需求编写或修改中断服务例程（如TIM2_IRQHandler）
stm32f10x_it.h	中断服务程序头文件，声明中断相关函数和宏	通常与.c文件配套使用，声明中断函数原型

这些文件是我们的用户层驱动的代码，实际上做的是一些底层的特别于用户设定的Hook文件。

还有一部分是一些启动层代码：

文件名	文件用途说明	重要特性/依赖关系
core_cm3.c	Cortex-M3 核心功能实现（如内核寄存器访问、NVIC 操作等）	提供 CMSIS（Cortex Microcontroller Software Interface Standard）底层支持
core_cm3.h	Cortex-M3 核心头文件，定义内核寄存器、中断控制器(NVIC)等	包含 ARM 官方定义的寄存器映射和内核宏（如__NVIC_EnableIRQ）
stm32f10x.h	STM32F10x 全系列主头文件，定义外设寄存器、内存映射、时钟配置等	依赖 core_cm3.h，是外设库的基础（如 GPIOA->ODR 寄存器操作）
system_stm32f10x.c	系统初始化源文件，包含时钟树配置（如 HSE/PLL 设置）、系统时钟更新函数等	需根据硬件修改 SystemInit()（如外部晶振频率）
system_stm32f10x.h	系统初始化头文件，声明系统时钟频率常量（如 SystemCoreClock）	通常通过 stm32f10x.h 间接引用

（特别写给江科大的朋友：如果是手头有江科大的代码，只需要将Library下的所有文件，Start文件夹下的core_cm3头文件源文件，system_stm32f10x头文件源文件和stm32f10x.h文件拷贝出来即可）

上面的这些文件放到一个叫做cmsis_library的文件夹中，当然啥名字无所谓，PIO检索不是依靠名称判定的。

修正自带的PIO的CMSIS固件包的代码

这部分是无奈之举，PIO的STM32F1的CMSIS使用的是通用STM32F1系列的代码，完全没办法进一步给我们的F103C8T6使用，这是要我们自己做裁剪的（这也能理解，现在标准库已经不维护了，放弃也是自然的）

打开PIO中存储我们的F1系列的CMSIS库文件文件夹位置（按照默认的路径，是.platformio\packages\framework-cmsis-stm32f1\Source\Templates），这个部分，有一个文件叫做system_stm32f1xx.c文件，打开，然后全部注释掉！注意，是全部注释掉！，使用CMSIS作为我们的工程模板的时候，一定会将这部分代码参与编译，这里就提供了最基本的SystemInit和SystemClockUpdate函数，这两个函数在单片机的初始化和系统时钟寄存器Systicks更新的时候会调用，不加以注释，会对单片机的系统时钟造成完全错误的初始化，一个现象就是Delay的时间不正确，这是系统的时钟配置错误导致的（默认采用的SystemCLK是160MHZ，但是我们的时钟才极限72MHZ，几次回卷导致误差放大了原先的六倍甚至是更多，这是完全不可以接受的！）

更加适配于我们的时钟和系统初始化的代码在system_stm32f10x.c中，这里对SystemInit和SystemClockUpdate的定义才是正确的。这就是为什么笔者将会把这个文件放置到cmsis_library下。

生成CMSIS模板的工程

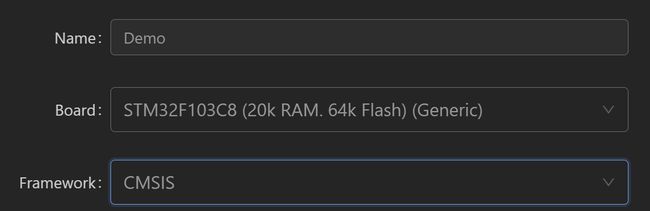

我们的模板选择选成如此，名称随意，地址看你心情。这些都无所谓！

客制化PlatformIO.ini工程配置文件

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html
​
[env:genericSTM32F103C8]
platform = ststm32
board = genericSTM32F103C8
framework = cmsis
​
build_flags =
    -DSTM32F10X_MD
    -DUSE_STDPERIPH_DRIVER
​
upload_protocol = stlink
debug_tool = stlink

        这是笔者的最小配置，笔者补充一下：-DSTM32F10X_MD定义了宏STM32F10X_MD，这说明我们的STM库需要熟知环境是中级密度存储的，这样我们才会正确的使能我们单片机的存储。 -DUSE_STDPERIPH_DRIVER则是表达我们使用的是标准的外设，这意味着大部分常见的外设都会被包括进来进行编译。注意，你还需要把我们刚刚存储CMSIS库文件的cmsis_library文件夹放置到lib文件夹下，当然，这里笔者偷个懒，直接使用江科大对Systicks编程实现的延时，笔者在后面会好好说这个的原理

Delay.h

#ifndef __DELAY_H
#define __DELAY_H
#include
​
void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);
​
#endif

Delay.c

#include "stm32f1xx.h"
​
/**
  * @brief  微秒级延时
  * @param  xus 延时时长，范围：0~233015
  * @retval 无
  */
void Delay_us(uint32_t xus)
{
    SysTick->LOAD = 72 * xus;               //设置定时器重装值
    SysTick->VAL = 0x00;                    //清空当前计数值
    SysTick->CTRL = 0x00000005;             //设置时钟源为HCLK，启动定时器
    while(!(SysTick->CTRL & 0x00010000));   //等待计数到0
    SysTick->CTRL = 0x00000004;             //关闭定时器
}
​
/**
  * @brief  毫秒级延时
  * @param  xms 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_ms(uint32_t xms)
{
    while(xms--)
    {
        Delay_us(1000);
    }
}

/**
  * @brief  秒级延时
  * @param  xs 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_s(uint32_t xs)
{
    while(xs--)
    {
        Delay_ms(1000);
    }
}

编写测试代码

下面的这个部分是写一个测试代码：

#include "stm32f10x.h"
#include "Delay.h"
​
int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    while (1)
    {
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
        Delay_ms(500);
        GPIO_SetBits(GPIOA, GPIO_Pin_0);
        Delay_ms(500);

        GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
        Delay_ms(500);
        GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
        Delay_ms(500);

        GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)0);
        Delay_ms(500);
        GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)1);
        Delay_ms(500);
    }
}

我们把一个LED接到PA0上，就能看到LED的闪烁了！

笔者构建的模板在：BetterATK/103c8t6/standard/0_RawTemplate at STM32F1 · Charliechen114514/BetterATKhttps://github.com/Charliechen114514/BetterATK/tree/STM32F1/103c8t6/standard/0_RawTemplate
