卷积（Convolution）介绍——从数学基础到深度学习应用

  卷积（Convolution）是数学、信号处理和深度学习中的核心概念。它在图像处理、语音识别、自然语言处理等领域发挥着重要作用。在信号与系统、数字信号处理等课程中应该已经接触过卷积的概念了，但对其实际应用未必了解。本文将深入浅出地解释卷积的原理、应用及其在深度学习中的实现。

1、卷积的数学定义

1.1 数学上的卷积运算

卷积是一种数学操作，用于描述两个函数（或信号）之间的相互作用。

• 连续形式：
  $$(f\ast g)(t)={\int }_{-\infty }^{\infty }f(\tau )\cdot g(t-\tau )d\tau$$
  表示函数 $f$ 和 $g$ 在时间（或空间）上的滑动加权叠加。
• 离散形式（适用于数字信号和图像处理）：
  $$(f\ast g)[n]=\sum _{m=-\infty }^{\infty }f[m]\cdot g[n-m]$$

1.2 直观理解

想象两个函数（如信号或图像）重叠部分的面积，卷积可以看作是一个函数（如滤波器）在另一个函数上滑动，每一步计算它们的乘积之和。

2、卷积在图像处理中的应用

在图像处理中，卷积用于提取局部特征（如边缘、纹理）。

• 示例：边缘检测
  使用 Sobel 滤波器进行水平边缘检测：
  G x = [ − 1 0 1 − 2 0 2 − 1 0 1 ] ∗ I m a g e G_x= \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix}*\mathrm{Image} Gx​= ​−1−2−1​000​121​ ​∗Image
  通过滑动滤波器计算每个像素点的梯度，突显垂直边缘。

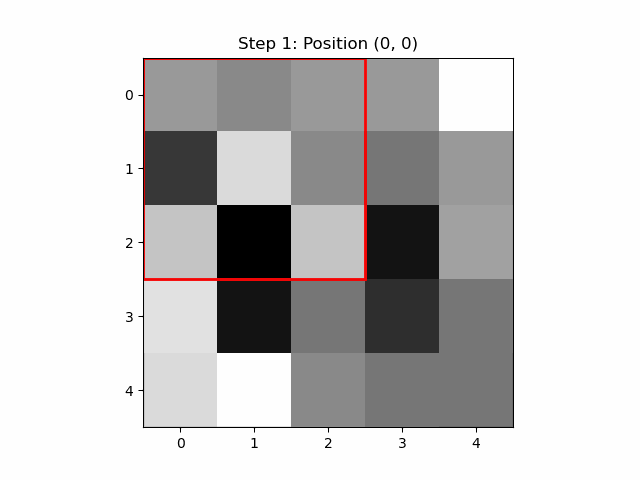

卷积操作步骤（以3x3滤波器为例）：

1. 将滤波器覆盖在图像的局部区域上。
2. 对覆盖区域的像素值与滤波器权重逐元素相乘。
3. 将乘积结果相加，得到输出特征图中的一个像素值。
4. 滑动滤波器至下一位置，重复操作。

3、 深度学习中的卷积层

在深度学习中，卷积层（Convolutional Layer）是卷积神经网络（CNN）的核心组件，用于自动学习图像的特征。

3.1 卷积层的核心概念

• 卷积核（Kernel / Filter）：
  可学习的权重矩阵（如3x3、5x5），通过反向传播优化。
• 输入通道（Input Channels）：
  输入数据的通道数（如RGB图像为3通道）。
• 输出通道（Output Channels）：
  卷积核的数量，每个核生成一个输出通道的特征图。
• 步长（Stride）：
  滤波器每次滑动的像素数（如步长2会使特征图尺寸减半）。
• 填充（Padding）：
  在图像边缘补零，控制输出尺寸（如 padding=1 保持尺寸不变）。

3.2 输出尺寸计算

输入尺寸 $W\times H\times C_{in}$ ，卷积核$K\times K$ ，输出尺寸为：
$$W_{out}=[\frac{W_{in}+2\times padding-K}{stride}]+1$$
同理 $H_{out}$ 计算方式相同。

4、卷积的变体

4.1 空洞卷积（Dilated Convolution）

• 作用：增大感受野（Receptive Field）而不增加参数量。
• 实现：在卷积核元素之间插入空格（空洞率）。

4.2 转置卷积（Transposed Convolution）

• 作用：实现上采样（如图像生成中的尺寸恢复）。
• 别名：反卷积（Deconvolution），但数学上并非严格的反操作。

4.3 深度可分离卷积（Depthwise Separable Convolution）

• 作用：减少参数量，提升计算效率（如MobileNet）。
• 步骤：
  深度卷积：每个通道单独卷积。
  逐点卷积：1x1卷积合并通道。

5、卷积在深度学习中的优势

• 局部感知（Local Connectivity）：
  每个神经元仅连接输入区域的局部，减少参数量。
• 参数共享（Weight Sharing）：
  同一卷积核在整张图像上滑动，增强泛化能力。
• 平移不变性（Translation Invariance）：
  无论目标出现在图像何处，卷积核均可检测到。

6、代码示例（PyTorch）

import torch
import torch.nn as nn

# 定义卷积层：输入3通道，输出64通道，3x3核，步长1，填充1
conv_layer = nn.Conv2d(
    in_channels=3,
    out_channels=64,
    kernel_size=3,
    stride=1,
    padding=1
)

# 输入数据：batch_size=16, 3通道, 32x32图像
input_tensor = torch.randn(16, 3, 32, 32)

# 前向传播
output_tensor = conv_layer(input_tensor)
print(output_tensor.shape)  # 输出：[16, 64, 32, 32]

7、卷积的局限与改进

• 局限：
  对旋转、缩放等变换敏感。
  大核卷积计算成本高。
• 改进方法：
  使用数据增强（旋转、缩放）。
  结合池化层（MaxPooling）或注意力机制（如SENet）。

8、实际应用场景

• 图像分类（ResNet、VGG）。
• 目标检测（YOLO、Faster R-CNN）。
• 图像分割（U-Net）。
• 生成对抗网络（GAN）（生成图像）。

常用的卷积神经网络及Pytorch示例实现

9、总结

  卷积是连接数学理论与实际应用的重要桥梁。在深度学习中，它通过局部感知和参数共享，高效地提取图像特征，成为计算机视觉任务的基石。理解卷积的数学本质及其变体，有助于设计更高效的模型，应对复杂的现实问题。
