配置多区域
一、基础概念：ISIS协议是啥？
ISIS（中间系统到中间系统） 是一种链路状态路由协议，专为大规模网络设计。其核心思想是让每个路由器（中间系统）主动同步网络拓扑信息，形成“全网地图”，再根据地图自动计算最优路径35。
多区域设计 是其核心架构，类似于国家划分省/市，将网络拆分成多个自治区域（Level 1），再通过骨干区域（Level 2）互联，避免全网信息泛滥。
二、多区域如何运作？
区域划分规则
普通区域（Level 1）：负责区域内通信，路由器仅掌握本区域拓扑，类似城市内交通管理。
骨干区域（Level 2）：跨区域流量必须经过骨干区域，类似高速公路连接不同城市。
边界路由器（L1/L2）：同时参与区域和骨干通信，承担“城市出入口”角色。
路由同步机制
区域内同步：通过广播链路状态数据包（LSP），所有路由器生成相同拓扑数据库。
跨区域通信：边界路由器将本区域的关键路由摘要发送到骨干区域，其他区域仅保留摘要而非细节，减少数据量。
三、技术优势解析
扩展性强
多区域设计可将超大型网络（如运营商骨干网）拆解为多个小区域，降低单点数据压力，支持万级节点组网34。
快速收敛
当某条链路故障时，ISIS通过泛洪机制（类似“微信群发通知”）快速更新全网拓扑，秒级恢复通信。
兼容IPv6
通过扩展TLV（类型-长度-值）字段，ISIS可原生支持IPv6地址分配与路由，适配5G等新型网络需求。

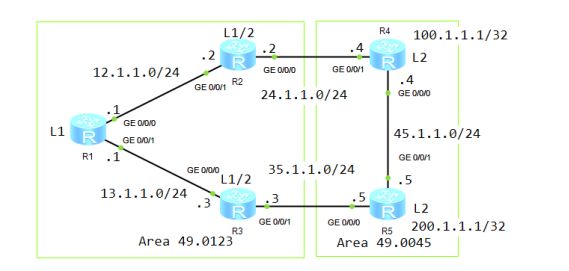

实验拓扑
R1的配置
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 13.1.1.1 24
[R1-GigabitEthernet0/0/1]q
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q
[R1]isis //启用ISIS路由协议
[R1-isis-1]network-entity 49.0123.0000.0000.0001.00
//49：私有自治系统号（类似OSPF的Area 0）
0123：区域ID（Level-1区域编号）
0000000001：路由器的唯一System ID（通常用IP地址转换）
00：固定结尾（NSAP选择符）
[R1-isis-1]is-level level-1
//作用：指定路由器为Level-1角色：
Level-1：仅维护本区域（Area 0123）路由，类似OSPF的非骨干区域路由器。
若需跨区域通信，需依赖Level-2骨干区域路由器
Info: IS Level Changed, Resetting ISIS...
[R1-isis-1]cost-style wide
//启用wide度量模式：
支持更大的度量值范围（1~16777215），适用于复杂网络。
传统模式（narrow）仅支持1~63，已逐渐淘汰
Info: Cost style changed, Resetting ISIS...
[R1-isis-1]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis enable
[R1-GigabitEthernet0/0/0]q
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]isis enable
[R1-GigabitEthernet0/0/1]q
[R1]int LoopBack 0
[R1-LoopBack0]isis enable
[R1-LoopBack0]q
R2的配置
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 24.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]q
[R2]isis
[R2-isis-1]network-entity 49.0123.0000.0000.0002.00
[R2-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R2-isis-1]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]isis enable
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]isis enable
[R2-GigabitEthernet0/0/0]q
[R2]int LoopBack 0
[R2-LoopBack0]isis enable
[R2-LoopBack0]q
[R2]isis
[R2-isis-1]import-route isis level-2 into level-1 //用于实现将Level-2区域的路由信息引入到Level-1区域
[R2-isis-1]q
R3的配置
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 13.1.1.3 24
[R3-GigabitEthernet0/0/0]q
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 35.1.1.3 24
[R3-GigabitEthernet0/0/1]q
[R3]interface LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]q
[R3]isis
[R3-isis-1]network-entity 49.0123.0000.0000.0003.00
[R3-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R3-isis-1]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]isis enable
[R3-GigabitEthernet0/0/0]q
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable
[R3-GigabitEthernet0/0/1]q
[R3]int LoopBack 0
[R3-LoopBack0]isis enable
[R3-LoopBack0]q
[R3]isis
[R3-isis-1]import-route isis level-2 into level-1
[R3-isis-1]q
R4的配置
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R4
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address 24.1.1.4 24
[R4-GigabitEthernet0/0/1]q
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address 45.1.1.4 24
[R4-GigabitEthernet0/0/0]q
[R4]int L
[R4]int LoopBack 0
[R4-LoopBack0]ip address 4.4.4.4 32
[R4]isis
[R4-isis-1]network-entity 49.0045.0000.0000.0004.00
[R4-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R4-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R4-isis-1]q
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]isis enable
[R4-GigabitEthernet0/0/1]q
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]isis enable
[R4-GigabitEthernet0/0/0]q
[R4]int LoopBack 0
[R4-LoopBack0]isis enable
[R4-LoopBack0]q
[R4]int LoopBack 100
[R4-LoopBack100]ip address 100.1.1.1 32
[R4-LoopBack100]q
[R4]isis
[R4-isis-1]import-route direct
[R4-isis-1]q
[R4]q
R5的配置
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip address 35.1.1.5 24
[R5-GigabitEthernet0/0/0]q
[R5]int g0/0/1
[R5-GigabitEthernet0/0/1]ip addres 45.1.1.5 24
[R5-GigabitEthernet0/0/1]q
[R5]int LoopBack 0
[R5-LoopBack0]ip address 5.5.5.5 32
[R5]isis
[R5-isis-1]network-entity 49.0045.0000.0000.0005.00
[R5-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R5-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R5-isis-1]q
[R5]int g0/0/1
[R5-GigabitEthernet0/0/1]isis enable
[R5-GigabitEthernet0/0/1]q
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]isis enable
[R5-GigabitEthernet0/0/0]q
[R5]int LoopBack 0
[R5-LoopBack0]isis enable
[R5-LoopBack0]q
[R5]int LoopBack 200
[R5-LoopBack200]ip address 200.1.1.1 32
[R5-LoopBack200]q
[R5]isis
[R5-isis-1]import-route direct
[R5-isis-1]q
[R5]q
Peer information for ISIS(1)
System Id Interface Circuit Id State HoldTime Type PRI
-------------------------------------------------------------------------------
0000.0000.0002 GE0/0/0 0000.0000.0002.01 Up 9s L1 64
0000.0000.0003 GE0/0/1 0000.0000.0003.01 Up 8s L1 64
Total Peer(s): 2
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 12 Routes : 13
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 ISIS-L1 15 10 D 12.1.1.2 GigabitEthernet
0/0/0
ISIS-L1 15 10 D 13.1.1.3 GigabitEthernet
0/0/1
1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0
2.2.2.2/32 ISIS-L1 15 10 D 12.1.1.2 GigabitEthernet
0/0/0
3.3.3.3/32 ISIS-L1 15 10 D 13.1.1.3 GigabitEthernet
0/0/1
12.1.1.0/24 Direct 0 0 D 12.1.1.1 GigabitEthernet
0/0/0
12.1.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
13.1.1.0/24 Direct 0 0 D 13.1.1.1 GigabitEthernet
0/0/1
13.1.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
24.1.1.0/24 ISIS-L1 15 20 D 12.1.1.2 GigabitEthernet
0/0/0
35.1.1.0/24 ISIS-L1 15 20 D 13.1.1.3 GigabitEthernet
0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
System Id
0000.0000.0002 和 0000.0000.0003：邻居路由器的唯一标识符，通常转换为IP地址格式（如2.2.2.2和3.3.3.3）。
Interface
GE0/0/0 和 GE0/0/1：本地接口名称，表示通过这两个物理接口与邻居建立邻接关系。
Circuit Id
0000.0000.0002.01：邻居在链路中的逻辑标识，格式为 System ID.本地接口编号。
State
Up：邻居状态正常，ISIS邻接关系已建立。
HoldTime
9s 和 8s：邻居保持时间倒计时，若超时未收到Hello包，邻接关系将断开。
Type
L1：邻居属于Level-1区域，与本机（R1）处于同一普通区域（Area 0123）。
PRI
64：邻居接口的优先级，用于选举DIS（广播网络中的指定中间系统）。
二、display ip routing-table 解析（路由表关键条目）
1. 默认路由（0.0.0.0/0）
plaintextCopy Code
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 ISIS-L1 15 10 D 12.1.1.2 GE0/0/0
ISIS-L1 15 10 D 13.1.1.3 GE0/0/1
含义：R1通过ISIS学习到两条等价默认路由（下一跳为 12.1.1.2 和 13.1.1.3）。
作用：当目标地址不在路由表中时，流量将通过这两条路径负载均衡转发。
协议优先级：Pre=15 表示ISIS路由的管理距离（默认值）。
度量值：Cost=10，由接口带宽或手动配置决定（wide模式支持更大范围）。
2. 环回接口路由
plaintextCopy Code
1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0
2.2.2.2/32 ISIS-L1 15 10 D 12.1.1.2 GE0/0/0
3.3.3.3/32 ISIS-L1 15 10 D 13.1.1.3 GE0/0/1
本地环回地址：1.1.1.1/32 是R1自身的Loopback0接口地址。
邻居环回地址：
2.2.2.2/32 来自邻居 0000.0000.0002（GE0/0/0接口的邻居）。
3.3.3.3/32 来自邻居 0000.0000.0003（GE0/0/1接口的邻居）。
用途：环回地址通常用于管理或协议通信（如BGP邻居建立）。
3. 直连网络路由
plaintextCopy Code
12.1.1.0/24 Direct 0 0 D 12.1.1.1 GE0/0/0
13.1.1.0/24 Direct 0 0 D 13.1.1.1 GE0/0/1
含义：本地接口的直连网络地址，掩码为 /24。
Flags：D 表示路由已下载到FIB（转发信息库），可被直接转发。
4. ISIS学习到的其他网段
plaintextCopy Code
24.1.1.0/24 ISIS-L1 15 20 D 12.1.1.2 GE0/0/0
35.1.1.0/24 ISIS-L1 15 20 D 13.1.1.3 GE0/0/1
路径来源：
24.1.1.0/24 通过 GE0/0/0 接口的邻居 0000.0000.0002 学习到。
35.1.1.0/24 通过 GE0/0/1 接口的邻居 0000.0000.0003 学习到。
度量值差异：Cost=20 表示经过了两跳（如R1→R2→目标网络），或接口带宽较低。
5. 本地回环和保留地址
plaintextCopy Code
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
作用：系统保留地址，用于本地协议通信（如OSPF/ISIS的Hello包）。
- 关键结论
邻居状态正常：
R1与两个邻居（System ID 0000.0000.0002 和 0000.0000.0003）的邻接关系均为 Up。
所有邻居均处于 Level-1 区域，说明当前网络是一个单区域ISIS架构。
路由学习完整：
通过ISIS学习到了邻居的环回地址（2.2.2.2/32、3.3.3.3/32）和其他子网（24.1.1.0/24、35.1.1.0/24）。
存在等价默认路由，说明网络设计支持负载均衡。
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 12 Routes : 13
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 ISIS-L1 15 10 D 12.1.1.2 GigabitEthernet
0/0/0
ISIS-L1 15 10 D 13.1.1.3 GigabitEthernet
0/0/1
1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0
2.2.2.2/32 ISIS-L1 15 10 D 12.1.1.2 GigabitEthernet
0/0/0
3.3.3.3/32 ISIS-L1 15 10 D 13.1.1.3 GigabitEthernet
0/0/1
12.1.1.0/24 Direct 0 0 D 12.1.1.1 GigabitEthernet
0/0/0
12.1.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
13.1.1.0/24 Direct 0 0 D 13.1.1.1 GigabitEthernet
0/0/1
13.1.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
24.1.1.0/24 ISIS-L1 15 20 D 12.1.1.2 GigabitEthernet
0/0/0
35.1.1.0/24 ISIS-L1 15 20 D 13.1.1.3 GigabitEthernet
0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
路由表基础信息
Route Flags标识
R - relay：中继路由（通常为VPN场景使用）
D - download to fib：已下载到转发信息库（有效路由）
路由表类型
Public：公网路由表（非VPN路由）
路由规模
Destinations : 12：12个目标网络
Routes : 13：共13条路由条目（存在等价路由）
二、关键字段说明
| 列名 |
说明 |
| Destination/Mask |
目标网络地址/掩码长度 |
| Proto |
路由协议类型（Direct/ISIS-L1等） |
| Pre |
路由优先级（值越小优先级越高） |
| Cost |
路由度量值（不同协议计算方式不同） |
| Flags |
路由状态标识 |
| NextHop |
下一跳IP地址 |
| Interface |
数据包转发的出接口 |
- 核心路由条目解析
1. 默认路由（0.0.0.0/0）
textCopy Code
0.0.0.0/0 ISIS-L1 15 10 D 12.1.1.2 GE0/0/0
0.0.0.0/0 ISIS-L1 15 10 D 13.1.1.3 GE0/0/1
协议：IS-IS Level 1（域内路由）
优先级：15（ISIS默认优先级）
等价路由：两条默认路由实现负载均衡
路径选择：流量将通过GE0/0/0和GE0/0/1接口分流
- 本地环回地址（1.1.1.1/32）
textCopy Code
1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0
直连路由：设备自身的环回接口地址
特性：掩码为32位的精确主机路由
用途：通常用于设备管理或协议通信
3. 直连网络（12.1.1.0/24 和 13.1.1.0/24）
textCopy Code
12.1.1.0/24 Direct 0 0 D 12.1.1.1 GE0/0/0
13.1.1.0/24 Direct 0 0 D 13.1.1.1 GE0/0/1
接口地址：GE0/0/0接口IP为12.1.1.1，GE0/0/1接口IP为13.1.1.1
自动生成：接口配置IP地址后自动产生直连路由
4. ISIS学习到的路由
textCopy Code
2.2.2.2/32 ISIS-L1 15 10 D 12.1.1.2 GE0/0/0
3.3.3.3/32 ISIS-L1 15 10 D 13.1.1.3 GE0/0/1
24.1.1.0/24 ISIS-L1 15 20 D 12.1.1.2 GE0/0/0
35.1.1.0/24 ISIS-L1 15 20 D 13.1.1.3 GE0/0/1
邻居关系：通过GE0/0/0连接12.1.1.2（路由器2），GE0/0/1连接13.1.1.3（路由器3）
Cost计算：
2.2.2.2/32和3.3.3.3/32的Cost=10（直连邻居）
24.1.1.0/24和35.1.1.0/24的Cost=20（经过一跳中转）
5. 本地系统路由
textCopy Code
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
系统保留地址：用于本地环回测试
自动维护：无需配置，系统自动生成
