OpenCV 图形API（或称G-API）(1)

• 操作系统：ubuntu22.04
• OpenCV版本：OpenCV4.9
• IDE:Visual Studio Code
• 编程语言：C++11

引言

OpenCV 图形API（或称G-API）是一个新的OpenCV模块，旨在使常规图像处理更快且更便携。通过引入一种新的基于图的执行模型来实现这两个目标。

G-API是OpenCV中的一个特殊模块——与其他大多数主要模块不同，其他模块专注于提供具体的计算机视觉算法，而这个模块则充当框架的角色。G-API提供了定义计算机视觉操作的方法，使用这些操作以表达式的形式构造图，并最终为特定后端实现和运行这些操作。

注意：
G-API是一个新模块，目前正处于积极开发中。它的API目前还不稳定，未来可能会有一些虽小但却可能影响兼容性的变化。
内容

G-API文档组织如下章节：

• 为什么需要图形API？

  G-API背后的动机及其目标。

• 高层次设计概览

  G-API架构的一般概述及其主要内部组件。

• 内核API

  学习如何在G-API中引入新的操作并在各种后端上实现它们。

• 实现细节

  G-API的底层实现细节，适用于那些想要贡献代码的人。
  注：这一部分仍在进行中，等完成了我们再来看文档。

• API参考：函数和类

  • G-API核心功能

    核心G-API操作 - 算术、布尔和其他矩阵操作；

  • G-API图像处理功能

    图像处理函数：色彩空间转换、各种滤镜等。

我会按章节来一篇一篇的写，祝愿自己能写完！！！

API 示例

下面展示了一个非常基础的G-API管道示例：

#include
#include
#include
#include
#include
int main( int argc, char* argv[] )
{
    cv::VideoCapture cap;
    if ( argc > 1 )
        cap.open( argv[ 1 ] );
    else
        cap.open( 0 );
    CV_Assert( cap.isOpened() );
    cv::GMat in;
    cv::GMat vga     = cv::gapi::resize( in, cv::Size(), 0.5, 0.5 );
    cv::GMat gray    = cv::gapi::BGR2Gray( vga );
    cv::GMat blurred = cv::gapi::blur( gray, cv::Size( 5, 5 ) );
    cv::GMat edges   = cv::gapi::Canny( blurred, 32, 128, 3 );
    cv::GMat b, g, r;
    std::tie( b, g, r ) = cv::gapi::split3( vga );
    cv::GMat out        = cv::gapi::merge3( b, g | edges, r );
    cv::GComputation ac( in, out );
    cv::Mat input_frame;
    cv::Mat output_frame;
    CV_Assert( cap.read( input_frame ) );
    do
    {
        ac.apply( input_frame, output_frame );
        cv::imshow( "output", output_frame );
    } while ( cap.read( input_frame ) && cv::waitKey( 30 ) < 0 );
    return 0;
}

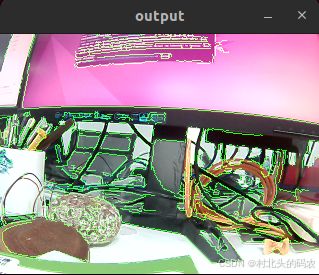

运行结果

• G-API 是一个独立的 OpenCV 模块，所以需要显式包含它的头文件。
  在 main() 函数的开头，首先创建并初始化了 OpenCV 的标准视频捕捉对象，用于从连接的摄像机或指定文件中获取视频帧。
• 接着构建 G-API 管道，实际上是针对 cv::GMat 数据的一系列 G-API 操作调用。需要注意的是，这一段代码仅仅是定义了要执行的动作，而并没有实际执行它们。此时没有进行任何处理，G-API 只是记录下了哪些操作组成了管道以及它们是如何连接在一起的。G-API 数据对象（这里是 cv::GMat）用于连接不同的操作。in 作为一个空的 cv::GMat 标识了计算的起点。
• 在编写完 G-API 代码后，通过实例化 cv::GComputation 对象来捕获这些操作形成一个调用图。这个对象接受输入和输出数据引用（本例中分别是 in 和 out 的 cv::GMat 对象），并根据 in 和 out 之间的所有数据流重建调用图。
• cv::GComputation 是一个轻量级的对象，它仅仅捕获了组成一次计算的操作。不过，它可以用来执行计算——在后续的处理循环中，每一个捕获到的帧（即 cv::Mat input_frame）都会被传递给 cv::GComputation::apply() 方法进行处理。

cv::GComputation::apply() 是一个支持多态的方法，它可以接受可变数量的参数。由于这里的计算是基于一个输入和一个输出定义的，因此使用了 cv::GComputation::apply() 的特殊重载版本来传递输入数据并获取输出数据。

在内部，cv::GComputation::apply() 会为给定的输入参数编译捕获的图，并立即在数据上执行编译后的图。

通过这个示例，可以概述一些重要的概念：

• 图声明和图执行是独立的步骤：首先声明图（即定义操作流程），然后在需要的时候执行它。
• 图是从一系列G-API表达式中隐式构建的：不需要手动创建复杂的图结构，而是通过一系列函数调用来描述处理流程，G-API会自动将其转换为相应的图。
• G-API支持类似函数的调用和操作符：例如 cv::gapi::resize() 这样的函数调用，以及用于计算按位或的操作符 operator|()。
• G-API语法旨在保持纯粹性：图中的每个操作调用都会产生一个新的结果，从而形成一个有向无环图（DAG）。
• 图声明不绑定到任何数据：实际的数据对象（如 cv::Mat）是在图已经声明之后才进入过程的。

查看教程和移植示例以了解更多关于各种G-API功能和概念的信息。
