【Audio】配置文档（二）media_codec.xml

1 内容

文件路径：
code：android/device/qcom/msm8996（平台名）或者android/frameworks/av/media/libstagefright/data
设备：/vendor/etc/media_codecs.xml

        <MediaCodec name="OMX.google.amrnb.encoder" type="audio/3gpp">
            <Limit name="channel-count" max="1" />
            <Limit name="sample-rate" ranges="8000" />
            <Limit name="bitrate" range="4750-12200" />
            <Feature name="bitrate-modes" value="CBR" />
        MediaCodec>

定义当前设备所支持的编码器配置。
还有另一款"c2.android.amrnb.encoder"

2 加载及使用

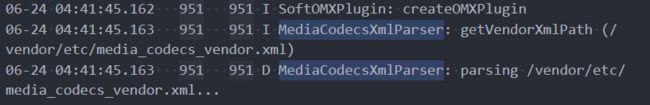

2.1 文件加载log

2.2 解析文件

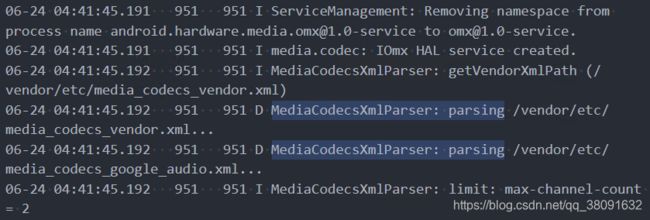

关于mediacodec.xml文件的解析，查看log可以发现有多处。

首先，存放media_codec.xml的文件夹有多个，所以会先查找对应的文件夹
然后，获取到了文件路径，对xml文件进行解析

重点是MediaCodecsXmlParser::parseXmlPath函数进行处理的。
最终调用到MediaCodecsXmlParser::Impl::Parser::parseXmlFile函数中，打开并遍历xml文件的节点，将xml文件中的数据存入parser中。

//处理xml文件
status_t MediaCodecsXmlParser::Impl::parseXmlPath(const std::string &path) {
    std::lock_guard<std::mutex> guard(mLock);
    //1. 获取路径
    std::string vendorPath = getVendorXmlPath(path);

    // save state (even though we should always be at toplevel here)
    State::RestorePoint rp = mState.createRestorePoint();
    Parser parser(&mState, vendorPath);
    //2. 解析xml文件
    parser.parseXmlFile();
    mState.restore(rp);

    if (parser.getStatus() != OK) {
        ALOGD("parseXmlPath(%s) failed with %s", vendorPath.c_str(), asString(parser.getStatus()));
    }
    mParsingStatus = combineStatus(mParsingStatus, parser.getStatus());
    return parser.getStatus();
}

//获取文件路径
std::string getVendorXmlPath(const std::string &path) {
    std::string vendorPath;
    std::string result = path;

    if (!strncmp(path.c_str(), "/vendor/etc/media_codecs.xml",
                    strlen("/vendor/etc/media_codecs.xml"))) {
        vendorPath = "/vendor/etc/media_codecs_vendor";
    } else if (!strncmp(path.c_str(), "/vendor/etc/media_codecs_performance.xml",
                    strlen("/vendor/etc/media_codecs_performance.xml"))) {
        vendorPath = "/vendor/etc/media_codecs_performance";
    }
}

//解析xml文件
void MediaCodecsXmlParser::Impl::Parser::parseXmlFile() {
    const char *path = mPath.c_str();
    ALOGD("parsing %s...", path);
    FILE *file = fopen(path, "r");

    mParser = std::shared_ptr<XML_ParserStruct>(
        ::XML_ParserCreate(nullptr),
        [](XML_ParserStruct *parser) { ::XML_ParserFree(parser); });
    LOG_FATAL_IF(!mParser, "XML_MediaCodecsXmlParserCreate() failed.");

    ::XML_SetUserData(mParser.get(), this);
    ::XML_SetElementHandler(mParser.get(), StartElementHandlerWrapper, EndElementHandlerWrapper);

    static constexpr int BUFF_SIZE = 512;

    while (mStatus == OK) {
        void *buff = ::XML_GetBuffer(mParser.get(), BUFF_SIZE);

        int bytes_read = ::fread(buff, 1, BUFF_SIZE, file);

        XML_Status status = ::XML_ParseBuffer(mParser.get(), bytes_read, bytes_read == 0);
    }

    mParser.reset();

    fclose(file);
}

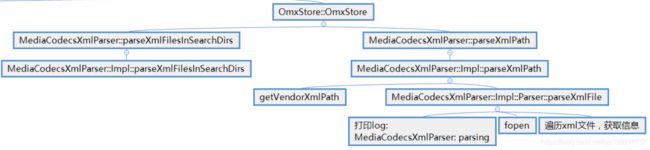

根据代码查看，发现是OmxStore::OmxStore调用的。

OmxStore::OmxStore(){
    MediaCodecsXmlParser parser;
    parser.parseXmlFilesInSearchDirs(xmlNames, searchDirs);
    if (profilingResultsXmlPath != nullptr) {
        parser.parseXmlPath(profilingResultsXmlPath);
    }
    mParsingStatus = toStatus(parser.getParsingStatus());
}

怀疑：
mediacodec创建的时候会执行MediaCodecList::getInstance，目前怀疑MediaCodecList应该会和omxstore有关联，代码后续继续追。

status_t MediaCodec::init(const AString &name, bool nameIsType) {
		const sp<IMediaCodecList> mcl = MediaCodecList::getInstance();
        for (const AString &codecName : { name, tmp }) {
            ssize_t codecIdx = mcl->findCodecByName(codecName.c_str());
            mCodecInfo = mcl->getCodecInfo(codecIdx);
        }
}

sp<IMediaCodecList> MediaCodecList::getInstance() {
    sRemoteList = getLocalInstance();
}

sp<IMediaCodecList> MediaCodecList::getLocalInstance() {
        MediaCodecList *codecList = new MediaCodecList(GetBuilders());
}

2.3 使用

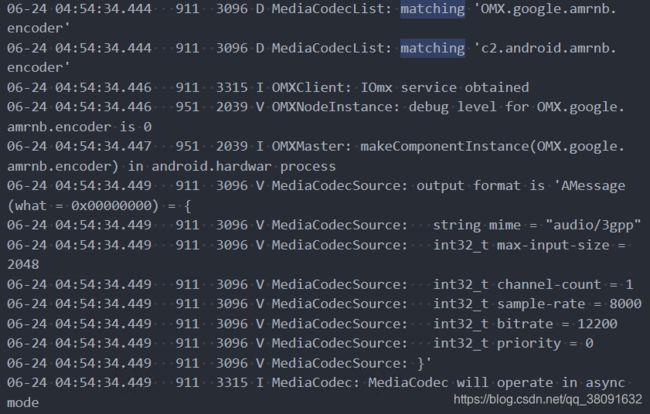

先看下使用。
经过了mediaprofile的筛选，根据app传下来codec类型，匹配得到两个encoder，最终录制选择OMX.google.amrnb.encoder，选择哪个encoder应该是有一个打分机制，后续再追。

3 小结

目前只追到了OmxStore初始化的时候加载media_codec.xml文件，并存放到MediaCodecsXmlParser parser中。
根据log来看，实际使用的时候是再mediacodeclist中寻找匹配的encoder，所以怀疑最终omxstore会和mediacodeclist相关联，这个后续再追。
