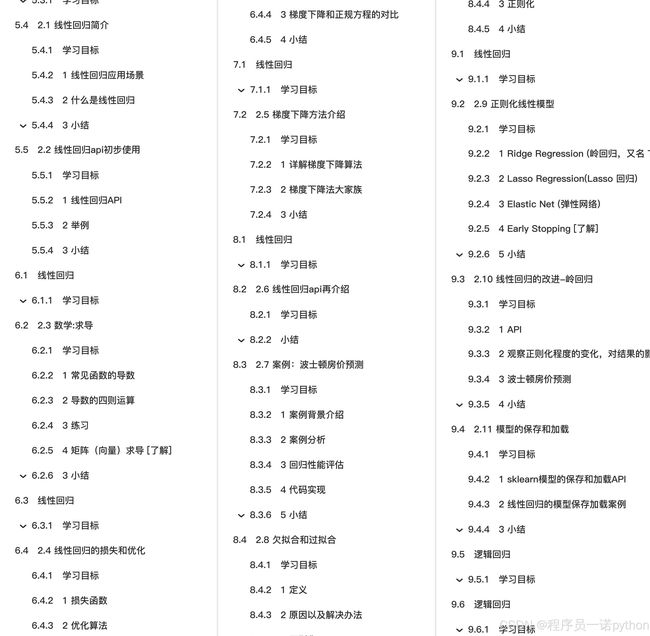

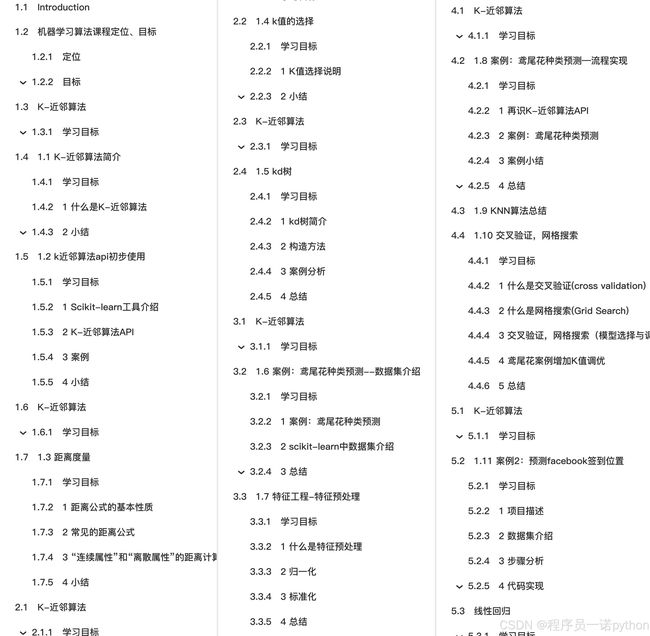

全套教程部分目录：

---

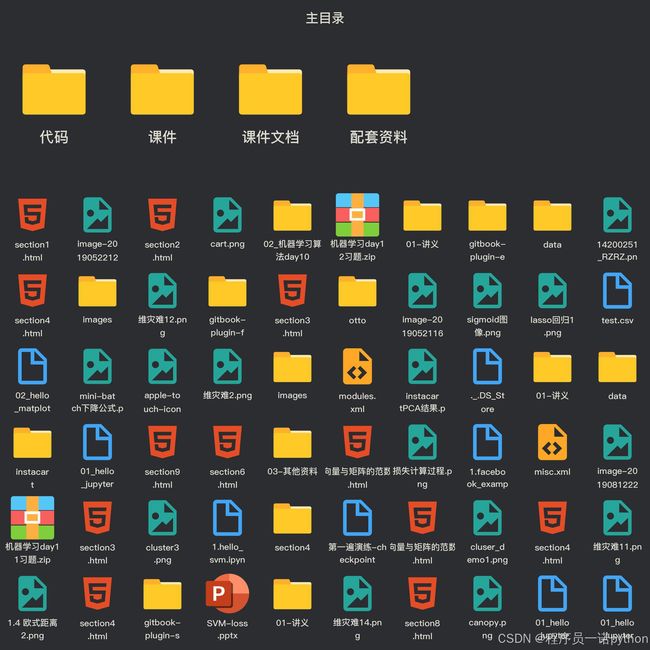

部分文件图片：

决策树算法

学习目标

• 掌握决策树实现过程
• 知道信息熵的公式以及作用
• 知道信息增益、信息增益率和基尼指数的作用
• 知道id3,c4.5，cart算法的区别
• 了解cart剪枝的作用
• 知道特征提取的作用
• 应用DecisionTreeClassifier实现决策树分类

4.5 决策树算法api

学习目标

• 知道决策树算法api的具体使用

---

• class sklearn.tree.DecisionTreeClassifier(criterion=’gini’, max_depth=None,random_state=None)

• criterion

  • 特征选择标准
  • "gini"或者"entropy"，前者代表基尼系数，后者代表信息增益。一默认"gini"，即CART算法。

• min_samples_split

  • 内部节点再划分所需最小样本数
  • 这个值限制了子树继续划分的条件，如果某节点的样本数少于min_samples_split，则不会继续再尝试选择最优特征来进行划分。 默认是2.如果样本量不大，不需要管这个值。如果样本量数量级非常大，则推荐增大这个值。我之前的一个项目例子，有大概10万样本，建立决策树时，我选择了min_samples_split=10。可以作为参考。

• min_samples_leaf

  • 叶子节点最少样本数
  • 这个值限制了叶子节点最少的样本数，如果某叶子节点数目小于样本数，则会和兄弟节点一起被剪枝。 默认是1,可以输入最少的样本数的整数，或者最少样本数占样本总数的百分比。如果样本量不大，不需要管这个值。如果样本量数量级非常大，则推荐增大这个值。之前的10万样本项目使用min_samples_leaf的值为5，仅供参考。

• max_depth

  • 决策树最大深度
  • 决策树的最大深度，默认可以不输入，如果不输入的话，决策树在建立子树的时候不会限制子树的深度。一般来说，数据少或者特征少的时候可以不管这个值。如果模型样本量多，特征也多的情况下，推荐限制这个最大深度，具体的取值取决于数据的分布。常用的可以取值10-100之间

• random_state

  • 随机数种子

4.6 案例：泰坦尼克号乘客生存预测

学习目标

• 通过案例进一步掌握决策树算法api的具体使用

---

1 案例背景

泰坦尼克号沉没是历史上最臭名昭着的沉船之一。1912年4月15日，在她的处女航中，泰坦尼克号在与冰山相撞后沉没，在2224名乘客和机组人员中造成1502人死亡。这场耸人听闻的悲剧震惊了国际社会，并为船舶制定了更好的安全规定。 造成海难失事的原因之一是乘客和机组人员没有足够的救生艇。尽管幸存下沉有一些运气因素，但有些人比其他人更容易生存，例如妇女，儿童和上流社会。 在这个案例中，我们要求您完成对哪些人可能存活的分析。特别是，我们要求您运用机器学习工具来预测哪些乘客幸免于悲剧。

案例：[

我们提取到的数据集中的特征包括票的类别，是否存活，乘坐班次，年龄，登陆home.dest，房间，船和性别等。

数据：[

经过观察数据得到:

• 1 乘坐班是指乘客班（1，2，3），是社会经济阶层的代表。

• 2 其中age数据存在缺失。

2 步骤分析

• 1.获取数据

• 2.数据基本处理

• 2.1 确定特征值,目标值

• 2.2 缺失值处理

• 2.3 数据集划分

• 3.特征工程(字典特征抽取)

• 4.机器学习(决策树)
• 5.模型评估

3 代码实现

• 导入需要的模块

import pandas as pd
import numpy as np
from sklearn.feature_extraction import DictVectorizer
from sklearn.model_selection import train_test_split
from sklearn.tree import DecisionTreeClassifier, export_graphviz

• 1.获取数据

# 1、获取数据


titan = pd.read_csv("

• 2.数据基本处理

• 2.1 确定特征值,目标值

x = titan[["pclass", "age", "sex"]]
y = titan["survived"]

• 2.2 缺失值处理

# 缺失值需要处理，将特征当中有类别的这些特征进行字典特征抽取


x['age'].fillna(x['age'].mean(), inplace=True)

• 2.3 数据集划分

x_train, x_test, y_train, y_test = train_test_split(x, y, random_state=22)

• 3.特征工程(字典特征抽取)

特征中出现类别符号，需要进行one-hot编码处理(DictVectorizer)

x.to_dict(orient="records") 需要将数组特征转换成字典数据

# 对于x转换成字典数据x.to_dict(orient="records")




# [{"pclass": "1st", "age": 29.00, "sex": "female"}, {}]



transfer = DictVectorizer(sparse=False)

x_train = transfer.fit_transform(x_train.to_dict(orient="records"))
x_test = transfer.fit_transform(x_test.to_dict(orient="records"))

• 4.决策树模型训练和模型评估

决策树API当中，如果没有指定max_depth那么会根据信息熵的条件直到最终结束。这里我们可以指定树的深度来进行限制树的大小

# 4.机器学习(决策树)


estimator = DecisionTreeClassifier(criterion="entropy", max_depth=5)
estimator.fit(x_train, y_train)



# 5.模型评估


estimator.score(x_test, y_test)

estimator.predict(x_test)

决策树的结构是可以直接显示

4 决策树可视化

4.1 保存树的结构到dot文件

• sklearn.tree.export_graphviz() 该函数能够导出DOT格式

• tree.export_graphviz(estimator,out_file='tree.dot’,feature_names=[‘’,’’])

export_graphviz(estimator, out_file="./data/tree.dot", feature_names=['age', 'pclass=1st', 'pclass=2nd', 'pclass=3rd', '女性', '男性'])

dot文件当中的内容如下

digraph Tree {
node [shape=box] ;
0 [label="petal length (cm) <= 2.45\nentropy = 1.584\nsamples = 112\nvalue = [39, 37, 36]"] ;
1 [label="entropy = 0.0\nsamples = 39\nvalue = [39, 0, 0]"] ;
0 -> 1 [labeldistance=2.5, labelangle=45, headlabel="True"] ;
2 [label="petal width (cm) <= 1.75\nentropy = 1.0\nsamples = 73\nvalue = [0, 37, 36]"] ;
0 -> 2 [labeldistance=2.5, labelangle=-45, headlabel="False"] ;
3 [label="petal length (cm) <= 5.05\nentropy = 0.391\nsamples = 39\nvalue = [0, 36, 3]"] ;
2 -> 3 ;
4 [label="sepal length (cm) <= 4.95\nentropy = 0.183\nsamples = 36\nvalue = [0, 35, 1]"] ;
3 -> 4 ;
5 [label="petal length (cm) <= 3.9\nentropy = 1.0\nsamples = 2\nvalue = [0, 1, 1]"] ;
4 -> 5 ;
6 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 1, 0]"] ;
5 -> 6 ;
7 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 0, 1]"] ;
5 -> 7 ;
8 [label="entropy = 0.0\nsamples = 34\nvalue = [0, 34, 0]"] ;
4 -> 8 ;
9 [label="petal width (cm) <= 1.55\nentropy = 0.918\nsamples = 3\nvalue = [0, 1, 2]"] ;
3 -> 9 ;
10 [label="entropy = 0.0\nsamples = 2\nvalue = [0, 0, 2]"] ;
9 -> 10 ;
11 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 1, 0]"] ;
9 -> 11 ;
12 [label="petal length (cm) <= 4.85\nentropy = 0.191\nsamples = 34\nvalue = [0, 1, 33]"] ;
2 -> 12 ;
13 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 1, 0]"] ;
12 -> 13 ;
14 [label="entropy = 0.0\nsamples = 33\nvalue = [0, 0, 33]"] ;
12 -> 14 ;
}

那么这个结构不能看清结构，所以可以在一个网站上显示

4.2 网站显示结构

• [

将dot文件内容复制到该网站当中显示

5 决策树总结

• 优点：

• 简单的理解和解释，树木可视化。

• 缺点：

• 决策树学习者可以创建不能很好地推广数据的过于复杂的树,容易发生过拟合。

• 改进：

• 减枝cart算法

• 随机森林（集成学习的一种）

注：企业重要决策，由于决策树很好的分析能力，在决策过程应用较多， 可以选择特征

---

6 小结

• 案例流程分析【了解】

• 1.获取数据

• 2.数据基本处理

  • 2.1 确定特征值,目标值
  • 2.2 缺失值处理
  • 2.3 数据集划分

• 3.特征工程(字典特征抽取)

• 4.机器学习(决策树)

• 5.模型评估

• 决策树可视化【了解】

• sklearn.tree.export_graphviz()

• 决策树优缺点总结【知道】

• 优点：

  • 简单的理解和解释，树木可视化。

• 缺点：

  • 决策树学习者可以创建不能很好地推广数据的过于复杂的树,容易发生过拟合。

• 改进：

  • 减枝cart算法
  • 随机森林（集成学习的一种）

决策树算法

学习目标

• 掌握决策树实现过程
• 知道信息熵的公式以及作用
• 知道信息增益、信息增益率和基尼指数的作用
• 知道id3,c4.5，cart算法的区别
• 了解cart剪枝的作用
• 知道特征提取的作用
• 应用DecisionTreeClassifier实现决策树分类

4.7 回归决策树

学习目标

• 知道回归决策树的实现原理

---

前面已经讲到，关于数据类型，我们主要可以把其分为两类，连续型数据和离散型数据。在面对不同数据时，决策树也可以分为两大类型：

• 分类决策树和回归决策树。
• 前者主要用于处理离散型数据，后者主要用于处理连续型数据。

1.原理概述

不管是回归决策树还是分类决策树，都会存在两个核心问题：

• 如何选择划分点？
• 如何决定叶节点的输出值？

一个回归树对应着输入空间（即特征空间）的一个划分以及在划分单元上的输出值。分类树中，我们采用信息论中的方法，通过计算选择最佳划分点。

而在回归树中，采用的是启发式的方法。假如我们有n个特征，每个特征有 s i ( i ∈ ( 1 , n ) ) s_i(i\in (1,n)) s​i​​(i∈(1,n))个取值，那我们遍历所有特征，尝试该特征所有取值，对空间进行划分，直到取到特征 j 的取值 s，使得损失函数最小，这样就得到了一个划分点。描述该过程的公式如下：

假设将输入空间划分为M个单元： R 1 , R 2 , . . . , R m R_1,R_2,...,R_m R​1​​,R​2​​,...,R​m​​那么每个区域的输出值就是： c m = a v g ( y i ∣ x i ∈ R m ) c_m=avg(y_i|x_i\in R_m) c​m​​=avg(y​i​​∣x​i​​∈R​m​​)也就是该区域内所有点y值的平均数。

举例：

如下图，假如我们想要对楼内居民的年龄进行回归，将楼划分为3个区域 R 1 , R 2 , R 3 R_1,R_2,R_3 R​1​​,R​2​​,R​3​​（红线），

那么 R 1 R_1 R​1​​的输出就是第一列四个居民年龄的平均值，

R 2 R_2 R​2​​的输出就是第二列四个居民年龄的平均值，

R 3 R_3 R​3​​的输出就是第三、四列八个居民年龄的平均值。

2.算法描述

• 输入：训练数据集D:
• 输出：回归树$f(x)$.

• 在训练数据集所在的输入空间中，递归的将每个区域划分为两个子区域并决定每个子区域上的输出值，构建二叉决策树：

• （1）选择最优切分特征$j$与切分点$s$，求解遍历特征$j$,对固定的切分特征$j$扫描切分点$s$,选择使得上式达到最小值的对$(j,s)$.

• （2）用选定的对$(j,s)$划分区域并决定相应的输出值：
• （3）继续对两个子区域调用步骤（1）和（2），直至满足停止条件。
• （4）将输入空间划分为M个区域 R 1 , R 2 , . . . , R M R_1, R_2,..., R_M R​1​​,R​2​​,...,R​M​​, 生成决策树：

3.简单实例

为了易于理解，接下来通过一个简单实例加深对回归决策树的理解。

训练数据见下表，目标是得到一棵最小二乘回归树。

x	1	2	3	4	5	6	7	8	9	10
y	5.56	5.7	5.91	6.4	6.8	7.05	8.9	8.7	9	9.05

3.1 实例计算过程

（1）选择最优的切分特征j与最优切分点s：

• 确定第一个问题：选择最优切分特征：

• 在本数据集中，只有一个特征，因此最优切分特征自然是x。

• 确定第二个问题：我们考虑9个切分点$[1.5,2.5,3.5,4.5,5.5,6.5,7.5,8.5,9.5]$。

• 损失函数定义为平方损失函数 L o s s ( y , f ( x ) ) = ( f ( x ) − y ) 2 Loss(y,f(x))=(f(x)-y)^2 Loss(y,f(x))=(f(x)−y)​2​​，将上述9个切分点依此代入下面的公式，其中 c m = a v g ( y i ∣ x i ∈ R m ) c_m=avg(yi|xi\in R_m) c​m​​=avg(yi∣xi∈R​m​​)

a、计算子区域输出值：

例如，取 s=1.5。此时$R1=1,R2=2,3,4,5,6,7,8,9,10$，这两个区域的输出值分别为：

• $c1=5.56$

• $c2=(5.7+5.91+6.4+6.8+7.05+8.9+8.7+9+9.05)/9=7.50$。

同理，得到其他各切分点的子区域输出值，如下表：

s	1.5	2.5	3.5	4.5	5.5	6.5	7.5	8.5	9.5
c1	5.56	5.63	5.72	5.89	6.07	6.24	6.62	6.88	7.11
c2	7.5	7.73	7.99	8.25	8.54	8.91	8.92	9.03	9.05

b、计算损失函数值，找到最优切分点：

把$c1,c2$的值代入到同平方损失函数 L o s s ( y , f ( x ) ) = ( f ( x ) − y ) 2 Loss(y,f(x))=(f(x)-y)^2 Loss(y,f(x))=(f(x)−y)​2​​，

当s=1.5时，

同理，计算得到其他各切分点的损失函数值，可获得下表：

s	1.5	2.5	3.5	4.5	5.5	6.5	7.5	8.5	9.5
m(s)	15.72	12.07	8.36	5.78	3.91	1.93	8.01	11.73	15.74

显然取 s=6.5时，m(s)最小。因此，第一个划分变量【j=x,s=6.5】

（2）用选定的(j,s)划分区域，并决定输出值;

• 两个区域分别是：$R1=\{1,2,3,4,5,6\},R2=\{7,8,9,10\}$
• 输出值 c m = a v g ( y i ∣ x i ∈ R m ) , c 1 = 6 . 2 4 , c 2 = 8 . 9 1 c_m=avg(yi|xi\in Rm),c1=6.24,c2=8.91 c​m​​=avg(yi∣xi∈Rm),c1=6.24,c2=8.91

（3）调用步骤 (1)、(2)，继续划分：

对R1继续进行划分:

x	1	2	3	4	5	6
y	5.56	5.7	5.91	6.4	6.8	7.05

取切分点[1.5,2.5,3.5,4.5,5.5]，则各区域的输出值c如下表：

s	1.5	2.5	3.5	4.5	5.5
c1	5.56	5.63	5.72	5.89	6.07
c2	6.37	6.54	6.75	6.93	7.05

计算损失函数值m(s)：

s	1.5	2.5	3.5	4.5	5.5
m(s)	1.3087	0.754	0.2771	0.4368	1.0644

s=3.5时，m(s)最小。

（4）生成回归树

假设在生成3个区域之后停止划分，那么最终生成的回归树形式如下：

3.2 回归决策树和线性回归对比

import numpy as np
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeRegressor
from sklearn import linear_model



# 生成数据


x = np.array(list(range(1, 11))).reshape(-1, 1)
y = np.array([5.56, 5.70, 5.91, 6.40, 6.80, 7.05, 8.90, 8.70, 9.00, 9.05])



# 训练模型


model1 = DecisionTreeRegressor(max_depth=1)
model2 = DecisionTreeRegressor(max_depth=3)
model3 = linear_model.LinearRegression()
model1.fit(x, y)
model2.fit(x, y)
model3.fit(x, y)



# 模型预测


X_test = np.arange(0.0, 10.0, 0.01).reshape(-1, 1)  # 生成1000个数,用于预测模型
X_test.shape
y_1 = model1.predict(X_test)
y_2 = model2.predict(X_test)
y_3 = model3.predict(X_test)



# 结果可视化


plt.figure(figsize=(10, 6), dpi=100)
plt.scatter(x, y, label="data")
plt.plot(X_test, y_1,label="max_depth=1")
plt.plot(X_test, y_2, label="max_depth=3")
plt.plot(X_test, y_3, label='liner regression')

plt.xlabel("data")
plt.ylabel("target")
plt.title("Decision Tree Regression")
plt.legend()

plt.show()

结果展示

---

4 小结

• 回归决策树算法总结【指导】

• 输入：训练数据集D:

• 输出：回归树$f(x)$.

• 流程：在训练数据集所在的输入空间中，递归的将每个区域划分为两个子区域并决定每个子区域上的输出值，构建二叉决策树：

  • （1）选择最优切分特征$j$与切分点$s$，求解遍历特征$j$,对固定的切分特征$j$扫描切分点$s$,选择使得上式达到最小值的对$(j,s)$.
  • （2）用选定的对$(j,s)$划分区域并决定相应的输出值：
  • （3）继续对两个子区域调用步骤（1）和（2），直至满足停止条件。
  • （4）将输入空间划分为M个区域 R 1 , R 2 , . . . , R M R_1, R_2,..., R_M R​1​​,R​2​​,...,R​M​​, 生成决策树：
