Logitech F710无线手柄控制ROS机器人

Logitech F710无线手柄控制ROS机器人

注：游戏手柄为罗技F710无线手柄，
系统版本：ubuntu18.04
ROS版本：Melodic
节点功能：手柄与ubuntu通讯并发布/cmd_vel话题

一、与ubuntu创建连接：

1.确保手柄接收器与电脑连接

2.检查ubuntu系统是否识别手柄

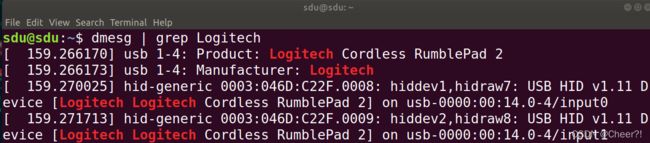

dmesg | grep Logitech

显示以下内容，说明接受器已识别

3.安装与手柄相关的ros依赖

sudo apt-get install ros-melodic-joystick-drivers ros-melodic-joystick-interrupt

sudo apt-get install ros-melodic-joy-listener ros-melodic-joy-mouse ros-melodic-joy-teleop

为了检查控制信号

sudo apt-get install jstest-gtk

4.检查Ubuntu是否可以正常接收手柄控制信号

jstest-gtk

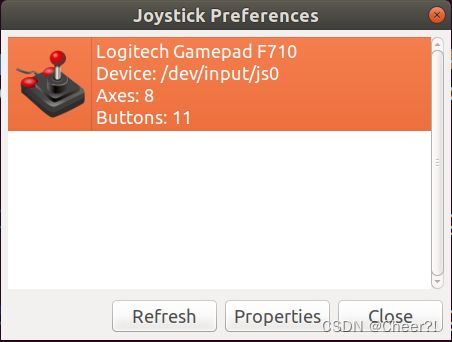

双击列表中的设备项

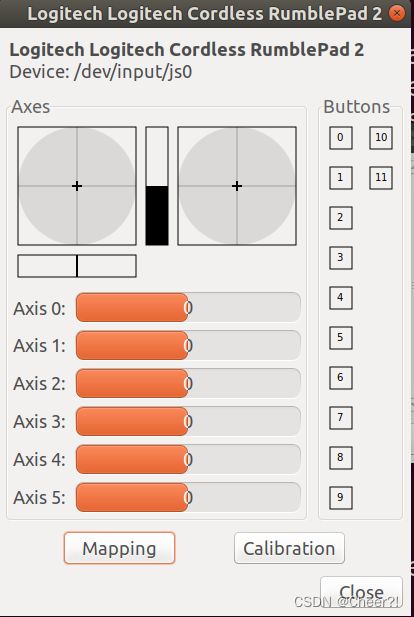

这个时候动一动手柄，可以看到各轴、按钮是否可以发送控制信号。到此完成硬件连接。

二、编写ROS节点，发布/cmd_vel

1.查看/joy话题内容

roscore
rosrun joy joy_node
rostopic echo /joy

即可查看/joy话题的内容（按手柄），该话题包含了手柄与ros节点通讯的信息，主要是axes和buttons这两个数组，每个成员对应了手柄上某一个键的信号，有模拟量也有数字量
（注：博主用的是手柄的默认映射，无更改，大家可根据自己的映射写节点）
(注：博主用的是F710的 D模式 (DirectlyInput Mode)，手柄处于 飞行模式 下)
代码如下:

#include
#include
#include

geometry_msgs::Twist twist;
float LinearMax,AngularMax;
float LinearMax_origin,AngularMax_origin;

const char* msg = R"(
Reading from the Logitech joy and Publishing to Twist!
---------------------------
Moving around:
   Left axis:   Front & Back
   Right axis:  Turn left & Turn right
---------------------------
Y/A : increase/decrease only linear speed by 20%
B/X : increase/decrease only angular speed by 20%
CTRL-C to quit
)";

void callback(const sensor_msgs::Joy::ConstPtr &data)
{
    // Flight mode, left -> linear, right -> angular
    twist.linear.x = data->axes[1]*LinearMax;
    twist.angular.z = data->axes[2]*AngularMax;
    // Set the LinearMax and AngularMax
    LinearMax += data->buttons[3]*0.2;
    LinearMax -= data->buttons[1]*0.2;
    AngularMax += data->buttons[2]*0.2;
    AngularMax -= data->buttons[0]*0.2;
    if(data->buttons[9]==1)
    {
        LinearMax = LinearMax_origin;
        AngularMax = AngularMax_origin;
    }
    // printf("\rCurrent: MaxSpeed %f    MaxTurn %f \r",LinearMax,AngularMax);
}

int main(int argc,char** argv)
{
// Init rosnode
    ros::init(argc,argv,"joy2cmd");
    ros::NodeHandle nh;
    ros::Publisher cmd_pub = nh.advertise<geometry_msgs::Twist>("cmd_vel",10);
    ros::Subscriber joysub = nh.subscribe( "joy",10,callback);

// set param of maximum of linear and angular vel
    ros::param::param<float>("MaxLinear",LinearMax,1.5);
    ros::param::param<float>("MaxAngular",AngularMax,1.0);
// Save the two param to init
    LinearMax_origin = LinearMax;
    AngularMax_origin = AngularMax;
// print msg
    printf("%s", msg);
    ros::Rate r(20);
    while(ros::ok())
    {
        ros::spinOnce();
        cmd_pub.publish(twist);
        printf("Current: MaxSpeed %f    MaxTurn %f \r",LinearMax,AngularMax);
        r.sleep();
    }
    return 0;
}

launch文件如下:

<launch>
    <node pkg="joy" type="joy_node" name="joy_node" output="screen"/>
    <node pkg="gmapping_laser" type="joy2cmd" name="joy2cmd" output="screen">
        <param name="MaxLinear" value="1.0"/>
        <param name="MaxAngular" value="1.0"/>
    node>

launch>

三、控制节点说明：

左摇杆：上推->前进，下推->后退，Y/A -> 增加/减少最大线速度
右摇杆：左推->左转，右推->右转，X/B -> 增加/减少最大角速度
start键：初始化最大速度
