2025-04-06 Unity Editor 实践 1 —— Editor 窗体框架

1 介绍

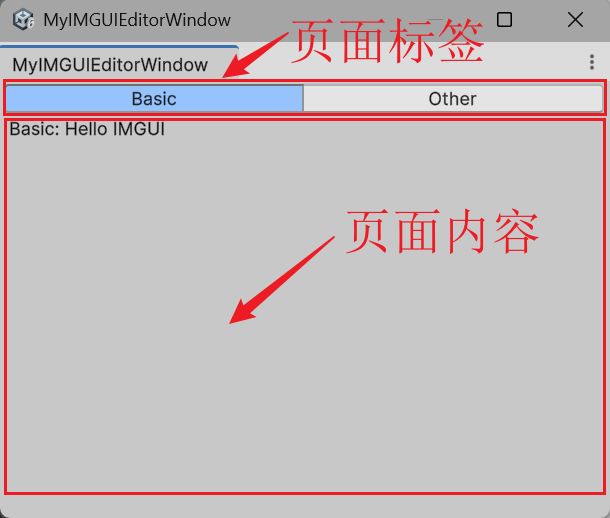

​ 窗体框架由“页面标签”和“页面内容”组成。

​ 点击“页面标签”时，会显示对应的“页面内容”。

2 实现

​ 创建 MyIMGUIEditorWindow.cs 脚本，并继承 EditorWindow。

// ------------------------------------------------------------
// @file       MyIMGUIEditorWindow.cs
// @brief
// @author     zheliku
// @Modified   2025-04-06 03:04:51
// @Copyright  Copyright (c) 2025, zheliku
// ------------------------------------------------------------

namespace EditorExtension
{
    using System;
    using UnityEditor;
    using UnityEngine;

    public class MyIMGUIEditorWindow : EditorWindow
    {
        ...
    }
}

1. 打开窗体

   public class MyIMGUIEditorWindow : EditorWindow
   {
       ...

       [MenuItem("EditorExtension/02.IMGUI/02.MyIMGUIEditorWindow")]
       private static void ShowWindow()
       {
           var window = GetWindow<MyIMGUIEditorWindow>();
           window.Show();
       }

       ...
   }


2. 配置页面标签

   定义 PageId 枚举，表示每个页面标签。

   public class MyIMGUIEditorWindow : EditorWindow
   {
       enum PageId
       {
           Basic,
           Other
       }

       [MenuItem("EditorExtension/02.IMGUI/02.MyIMGUIEditorWindow")]
       private static void ShowWindow()
       {
           var window = GetWindow<MyIMGUIEditorWindow>();
           window.Show();
       }

       private PageId _currentPageId = PageId.Basic;

       ...
   }


3. OnGUI 主逻辑

   通过 GUILayout.Toolbar 显示页面标签，并返回当前页面 Id。

   依据 Id 执行对应绘制函数。

   public class MyIMGUIEditorWindow : EditorWindow
   {
       ...

       private void OnGUI()
       {
           _currentPageId = (PageId) GUILayout.Toolbar((int) _currentPageId, Enum.GetNames(typeof(PageId)));

           if (_currentPageId == PageId.Basic)
           {
               Basic();
           }
           else
           {
               Other();
           }
       }

       ...
   }


4. 为每个“页面标签”创建绘制方法。

   使用 #region 包裹每个“页面标签”的内容。

   public class MyIMGUIEditorWindow : EditorWindow
   {
       ...

       #region Basic

           private int i = 0; // Basic 页面中使用的变量，如果定义最好放在 Basic 块中

           private void Basic()
           {
               GUILayout.Label("Basic: Hello IMGUI");
           }

       #endregion

       #region Other

           private void Other()
           {
               GUILayout.Label("Other: Hello IMGUI");
           }

       #endregion
   }


3 效果

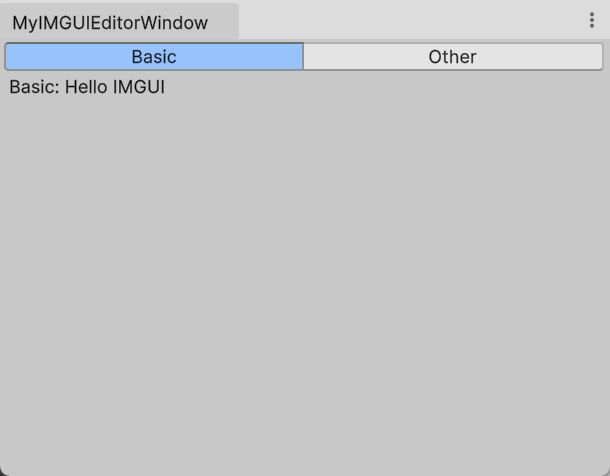

​ 在 Basic 页面中，绘制 “Basic: Hello IMGUI”。

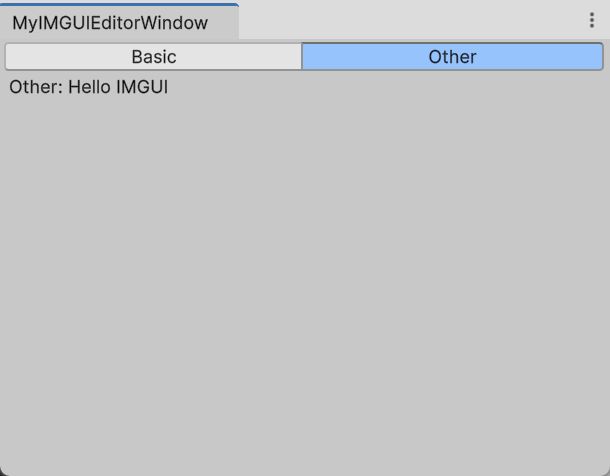

​ 切换到 Other 页面，绘制 “Other: Hello IMGUI”。

4 扩展方式

1. 在枚举处增加“页面标签”

   public class MyIMGUIEditorWindow : EditorWindow
   {
       enum PageId
       {
           Basic,
           Other1,
           Other2,
           ... // 添加你的“页面标签”
       }

       ...
   }


2. 增加绘制方法

   public class MyIMGUIEditorWindow : EditorWindow
   {
       ...

       #region Basic

           private int i = 0; // Basic 页面中使用的变量，如果定义最好放在 Basic 块中

           private void Basic()
           {
               GUILayout.Label("Basic: Hello IMGUI");
           }

       #endregion

       #region Other1

           private void Other1()
           {
               GUILayout.Label("Other: Hello IMGUI");
           }

       #endregion

       #region Other2 // 添加你的绘制方法

           private float _other2 = 0.6f;

           private void Other2()
           {
               GUILayout.Label("Other: Hello IMGUI");
           }

       #endregion

       ...
   }


3. OnGUI 中增添绘制入口

   public class MyIMGUIEditorWindow : EditorWindow
   {
       ...

       private void OnGUI()
       {
           _currentPageId = (PageId) GUILayout.Toolbar((int) _currentPageId, Enum.GetNames(typeof(PageId)));

           if (_currentPageId == PageId.Basic)
           {
               Basic();
           }
           else if (_currentPageId == PageId.Other1)
           {
               Other1();
           }
           else if (_currentPageId == PageId.Other2) // 添加绘制入口
           {
               Other2();
           }
       }

       ...
   }


附：整体代码

// ------------------------------------------------------------
// @file       MyIMGUIEditorWindow.cs
// @brief
// @author     zheliku
// @Modified   2025-04-06 03:04:51
// @Copyright  Copyright (c) 2025, zheliku
// ------------------------------------------------------------

namespace EditorExtension
{
    using System;
    using UnityEditor;
    using UnityEngine;

    public class MyIMGUIEditorWindow : EditorWindow
    {
        enum PageId
        {
            Basic,
            Other
        }

        [MenuItem("EditorExtension/02.IMGUI/02.MyIMGUIEditorWindow")]
        private static void ShowWindow()
        {
            var window = GetWindow<MyIMGUIEditorWindow>();
            window.Show();
        }

        private PageId _currentPageId = PageId.Basic;

        private void CreateGUI()
        { }

        private void OnGUI()
        {
            _currentPageId = (PageId) GUILayout.Toolbar((int) _currentPageId, Enum.GetNames(typeof(PageId)));

            if (_currentPageId == PageId.Basic)
            {
                Basic();
            }
            else
            {
                Other();
            }
        }

    #region Basic

        private void Basic()
        {
            GUILayout.Label("Basic: Hello IMGUI");
        }

    #endregion

    #region Other

        private void Other()
        {
            GUILayout.Label("Other: Hello IMGUI");
        }

    #endregion
    }
}
