前言

        该软件包提供了一个 ROS2 节点，可直接从安卓智能手机流式传输传感器数据，包括 JPEG 相机流（最高 30 FPS）、空间姿态跟踪和双向音频通信。

---

一、概述

        机器人原型通常需要多个传感器，每个传感器都需要标定和集成。本软件包通过将传感器数据发布为 ROS2 话题，将安卓手机转换为综合传感器套件。该节点使用 rclnodejs 实现，可在 JavaScript 环境中实现 ROS2 的无缝集成。

二、功能

• 相机流： 以 sensor_msgs/CompressedImage 的形式发布移动摄像头坐标系帧
• 本地 ROS2 接口： 与 ROS2 直接集成
• 空间姿态跟踪 以 geometry_msgs/Pose 的形式发布 WebXR 空间位置和方向流
• 语音接口 双向音频，支持语音转文本和文本转语音（唤醒词："机器人）
• 可选传感器： 根据需要启用或禁用单个传感器

三、前提条件

• ROS2 （使用 Humble 测试）
• Node.js （建议使用 v20 以上版本；已使用 v22.14.0 进行测试）
• npm（v8 以上；使用 v10.9.2 进行了测试）
• 支持 WebXR 的现代智能手机（用于 AR 功能）
• OpenSSL（用于生成证书）

四、安装

1. 将软件源克隆到你的 ROS2 工作区 src 目录中：

   cd /src/
   git clone https://github.com/VedantC2307/ros2-android-sensor-bridge.git mobile_sensor

2. 安装 Node.js 依赖项

   cd mobile_sensor
   npm install



   注意事项

   在使用 colcon 构建软件包之前，请运行 npm install。

3. 生成 SSL 证书（安全访问所需）：

   cd /src/mobile_sensor/src
   chmod +x generate_ssl_cert.sh
   ./generate_ssl_cert.sh

4. 构建 ROS2 软件包：

   cd
   colcon build --packages-select mobile_sensor

5. 工作空间的来源：

   source install/setup.bash

五、使用方法

1. 启动移动传感器节点：

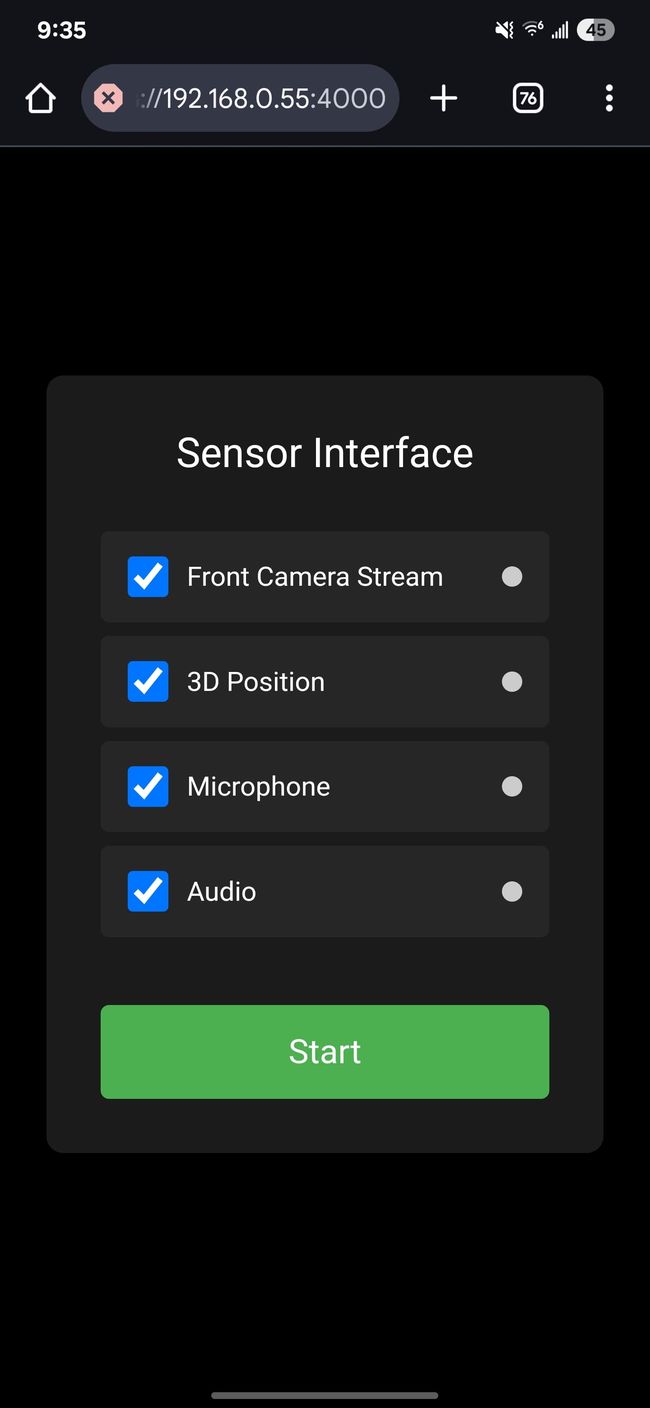

2. 访问移动设备上的网络界面：

   在移动设备上打开浏览器，导航至 https://:4000
   接受自签名证书警告
   授予摄像头、麦克风和 AR 功能的权限
   选择所需的传感器并点击 "开始

六、ROS2 主题

        该软件包发布以下话题：

• /camera/image_raw/compressed (sensor_msgs/CompressedImage)： 相机图像
• /camera/camera_info (sensor_msgs/CameraInfo)： 摄像机标定数据 [测试］
• /mobile_sensor/pose (geometry_msgs/Pose)： AR 姿态数据
• /mobile_sensor/speech (std_msgs/String)： 转录语音

        要向设备发送文本到语音信息，请发布到

• /mobile_sensor/tts (std_msgs/String)： 要说出的文本

七、功能状态

        当前功能实施状态：

•  相机流 - 稳定；JPEG 相机流
•  摄像头选择灵活性 - 开发中；增加对使用后置或前置摄像头的支持
•  ROS2 话题集成 - 稳定；完全支持所有核心话题
•  设备姿态跟踪 - 试验性；在视觉稀疏的环境中可能会降低准确性
•  语音转文本界面 - 试验性；在安静环境下效果最佳。计划进行唤醒词定制
•  文本到语音界面--试验性；计划支持 .wav 文件，以实现更自然的语音输出
•  多设备支持 - 测试版；使用一部智能手机的摄像头和另一部智能手机的音频/麦克风
•  依赖性管理 - 计划中；添加 rosdep 或类似功能以提高稳健性

注：功能状态截至 2025 年 4 月。有关最新更新，请参阅 GitHub issues。

八、故障排除

8.1 移动浏览器显示 ERR_EMPTY_RESPONSE

        如果用户界面在笔记本电脑上加载正常，但移动浏览器却显示 ERR_EMPTY_RESPONSE，这通常是网络可见性或防火墙问题。请尝试以下步骤：

• 确认两台设备处于同一网络：
  • 确保手机和电脑连接到同一个 Wi-Fi 网络。
• 暂时禁用防火墙：
  • 在 Ubuntu 上运行：sudo ufw disable
  • 再次尝试用手机访问服务器。如果成功，说明防火墙阻止了连接。使用 sudo ufw enable 重新启用防火墙，并添加一条允许端口 4000 流量的规则。

        让我们知道这些步骤是否有用，或者在尝试这些步骤后是否仍有问题！
