OSPF外部路由计算

   ASBR：引入外部路由的路由器为ASBR。

ASBR自白：当路由器称为ASBR之后，将会在产生的1类LAS中将ASBR（E）标志置位为1，标识自己为ASBR

[R5-ospf-1]import-route static  // 在OSPF进程中引入静态路由

华为设备中外部路由的默认的优先级是150

默认情况下，OSPF引入外部路由的cost值为1，外部路由类型为type 2，tag值为1

type1：其他OSPF路由器计算type1类型的外部路由，将会累加内部cost值（自身到达ASBR的cost值，路由表呈现上直接使用ASBR的cost值）

type2：其他OSPF路由器计算type2类型的外部路由，不会累加内部cost值

[R5-ospf-1]import-route static type ?  //修改type类型

  INTEGER<1-2>  Type value

[R5]display  ospf lsdb ase  192.168.1.0  //查看5类LSA

OSPF Process 1 with Router ID 5.5.5.5  Link State Database   Type      : External       //LSA的类型，即5类LSA   Ls id     : 192.168.1.0    //取值为外部路由的网络号   Adv rtr   : 5.5.5.5        //产生这条LSA路由器的RID   Ls age    : 109   Len       : 36   Options   :  E    seq#      : 80000001   chksum    : 0xaba6   Net mask  : 255.255.255.0  //外部路由的掩码信息   TOS 0  Metric: 1           //外部路由的cost值   E type    : 2               //用于标识外部路由的类型   Forwarding Address : 0.0.0.0 //用于路径优化   Tag       : 1                //用于防环，共32bit   Priority  : Low

外部路由选路原则：

 1、无论cost值如何，type1总是优先于type2。

 2、同为type1的时候：

① 比较cost和值越小越优

② 如果cost和值相同则负载

 3、同为type2的时候：

① 比较引入时的cost值，即5类LSA携带的cost，越小越优

② 如果引入时的cost值相同，则比较到达ASBR的cost

③ 如果到达ASBR的cost值相同，则负载

type1/2的选择：

什么时候使用type1：管理员希望OSPF路由器通过自身的算法选出访问外部路由的最短路径，而不加以管理的时候使用type1

什么时候使用type2：管理员希望认为的控制OSPF路由器访问外部路由的总出口。

路由器计算外部路由：

1、和ASBR在相同区域的路由器

 cost：路由器使用自身到达ASBR的Cost+ASBR到达外部路由的Cost

 下一跳地址：路由器到达ASBR最短路径树的下一跳，即为到达ASBR的下一跳。

2、和ASBR不在相同区域的路由器

 cost：自身到达ABR的Cost+ABR到达ASBR的Cost+ASBR到达外部路由的Cost

 下一跳：路由器到达ABR最短路径树的下一跳，即为自身到达外部路由器的下一跳。

4类LSA作用：用于标识ASBR的位置，以及通过ABR到达ASBR的Cost值。

4类LSA如何产生：4类LSA由ABR产生，用于告诉其他区域内的路由器ASBR的位置；4类LSA产生在哪个区域，

就在哪个区域内部进行泛洪；当4类LSA传递到其他区域时，Adv rtr 和 cost 将会发生改变。

display  ospf lsdb  asbr 5.5.5.5 //查看4类LSA

OSPF Process 1 with Router ID 4.4.4.4          Area: 0.0.0.0  Link State Database   Type      : Sum-Asbr     // LSA的类型，标识4类LSA   Ls id     : 5.5.5.5      //链路状态ID取值为ASBR的RID   Adv rtr   : 4.4.4.4      //产生这条LSA的路由器的RID   Ls age    : 1147   Len       : 28   Options   :  E    seq#      : 80000001   chksum    : 0x82f   Tos 0  metric: 1         //取值为ABR到达ASBR的cost          Area: 0.0.0.2  Link State Database

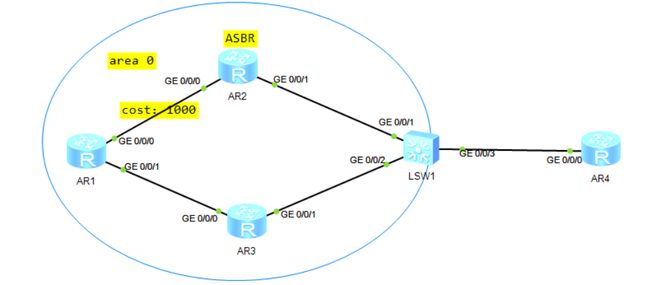

FA地址：

[R2]display ospf lsdb ase 4.4.4.0  OSPF Process 1 with Router ID 2.2.2.2  Link State Database   Type      : External   Ls id     : 4.4.4.0   Adv rtr   : 2.2.2.2    Ls age    : 187   Len       : 36   Options   :  E    seq#      : 80000001   chksum    : 0x6921   Net mask  : 255.255.255.0   TOS 0  Metric: 1   E type    : 2   Forwarding Address : 44.1.1.4 //FA地址   Tag       : 1   Priority  : Low

FA作用： 用于外部路由的路径优化。

什么时候才会产生FA地址？

 1、ASBR去往外部路由的出接口加入到了OSPF进程中。

 2、ASBR去往外部路由的出接口不是静默接口。

 3 、ASBR去往外部路由的出接口不是P2P或者P2MP网络类型。

FA地址的取值为：ASBR去往外部路由的下一跳地址。

如何实现优化：

  OSPF路由器计算带有FA地址的外部路由时，把FA地址当作外部路由的总出口。

  cost计算：自身去往FA地址的cost+外部路由携带的cost。

  下一跳：路由器去往FA地址的下一跳，即为外部路由的下一跳地址。

静默接口/passive接口：

静默接口：当一个OSPF接口被设置为静默接口之后，将不会发送OSPF任何OSPF报文，对接收到的OSPF的报文不做任何处理。

思科中为passive接口

主要用于连接中断PC的接口，配置passive接口后，在不影响路由通告的前提下，可以不向外发hello包，去会影响邻居的建立；hello包不发也不收

[R3-ospf-1]silent-interface GigabitEthernet 0/0/0  //配置OSPF静默接口
