FPGA为什么快？——从架构到实现的深度解析

FPGA的“快”从何而来？

在处理器家族中，FPGA（现场可编程门阵列）以“硬件级加速”闻名，尤其在高性能计算、图像处理、通信协议处理等领域表现亮眼。它的“快”并非单纯依赖时钟频率（很多FPGA主频仅数百MHz，远低于GHz级的CPU/GPU），而是源于架构设计、并行模式、硬件可编程性三大核心优势。下面我们从底层架构开始，逐层拆解FPGA“快”的秘密。

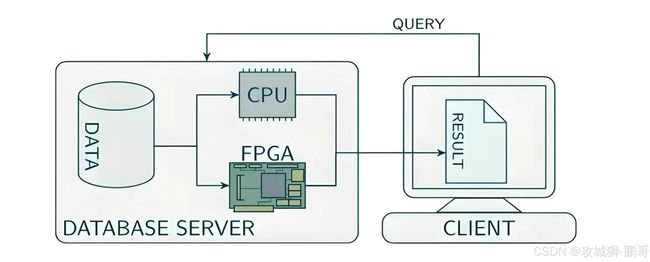

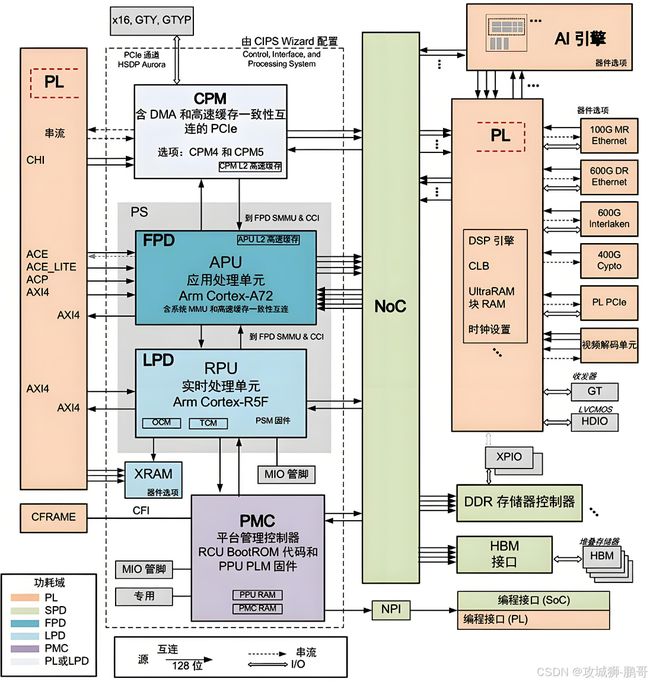

架构层：天生为并行设计的分布式硬件架构

1. 不同于CPU/GPU的“积木式”硬件结构

FPGA的物理结构像一堆可自由组合的“电子积木”，核心由三大模块组成：

• 逻辑单元（LE/CLB）：最小计算单元，包含查找表（LUT，实现逻辑运算）、寄存器（存储中间结果）、多路选择器（数据路由）。单个FPGA可集成数百万个LE，相当于数百万个“微型处理器”并行工作。
• 互连资源（Interconnect）：可编程布线资源，如导线、开关矩阵，允许任意逻辑单元之间高速互联，延迟可精确控制（纳秒级）。
• I/O单元（IOB）：支持高速串行/并行接口（如DDR、PCIe、SerDes），直接对接外部设备，减少数据进出延迟。

这种分布式架构与CPU的“核心+缓存+总线”集中式架构形成鲜明对比：CPU依赖总线调度数据，而FPGA中每个逻辑单元可独立处理数据，通过互连资源直接“点对点”通信，避免了总线拥堵和全局控制器的瓶颈。

2. 硬件级“定制电路”：贴近算法的物理实现

传统CPU执行程序时，需将算法转化为指令流，由控制器逐条解析、调度执行。而FPGA可通过硬件描述语言（Verilog/VHDL）将算法直接映射为专用电路。例如：

• 实现一个乘法器：CPU需调用乘法指令（可能需多个时钟周期），而FPGA可直接例化片上专用乘法器（DSP Block），1个时钟周期完成计算。
• 实现数据流处理：如卷积神经网络中的矩阵运算，FPGA可将权重和数据分配到数千个并行的乘法累加单元（MAC），同时计算不同位置的乘积，无需软件循环调度。

这种“硬件即算法”的特性，让FPGA的计算流程更贴近数学本质，减少了软件层的指令解析、分支预测、缓存失效等开销。

并行计算层：空间并行 vs 时间并行，极致的并行粒度

1. 超越CPU/GPU的“空间并行”范式

计算机并行计算有两种基本模式：

• 时间并行&#
