HCIA .OSPF（协议）
OSPF（开放式最短路径优先协议）
无类别链路状态协议IGP动态路由协议
1距离矢量协议：
周期泛洪、分享路由表、去往某地的方向和跳数
2链路状态协议：
分享拓扑信息（链路状态信息）、建立邻居关系、通过接收LSA存放在LSDB中
OSPF的特征
支持等开销负载均衡
基于组播进行跟新---224.0.0.5 、224.0.0.6
支持触发更新：每30min进行一次周期更新
需要结构化的部署---区域划分、地址规划
相同区域传递拓扑、不同区域传递路由表
区域划分规则：
1、星型结构：
0区为骨干区域；大于0则为非骨干区域，所有分骨干区域不许接入骨干区域上。
2、ABR：
必须要有ABR---域间路由器，两个区域相连时，必须存在ABR，ABR---同时工作在两个区域上。
Router-ID 路由器标识符，用于一个OSPF域中唯一的标识一台路由器。
Router-ID 的设定可以通过手工配置的方式，或系统生成的方式。
定义RID值，建议使用IP地址，全网唯一，要是不进行手工配置则会自动生成------优先配置为环回的最大数值，如果没有环回，则自动配置为最大物理接口数值。
使用COST值作为度量值：Cost=开销值=参考带宽/接口带宽；默认参考带宽为100M，整段路径cost值之和最小为最佳。
若接口带宽大于参考带宽，则度量值为1，可能会导致选路不佳，故而在接口带宽大于参考带宽的网络中，可以人为修改参考带宽。
[R1-ospf-1]bandwidth-reference 1000 修改参考带宽为1000Mbits/s
注意：一但修改参考带宽，需全网所有设备都修改一致
一：OSPF的数据包类型
1、HELLO包：用于邻居之间的发现、建立关系、保活
2、DBD包：数据库描述包、用于携带本地数据库目录
3、LSR包：链路状态请求包、在查看完对邻居的DBD包后，基于本地位置查询LSA随后去索要未知的LSA信息
4、LSU包：链路状态跟新包、用于携带各种LSA信息
5、LSACK包：链路状态更新包、用于确认接收到对端的信息
二：OSPF的状态机

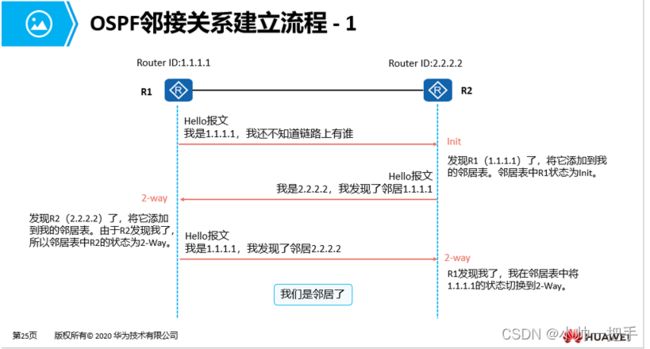

Down状态：表示未激活状态，一旦本地发出hello包，则进入下一个状态。
Init状态：表示初始化状态。
Tow-way：双向通讯、表示建立了邻居关系。
经过条件匹配，匹配成功进入下一个状态机，失败则停留在Tow-way状态。

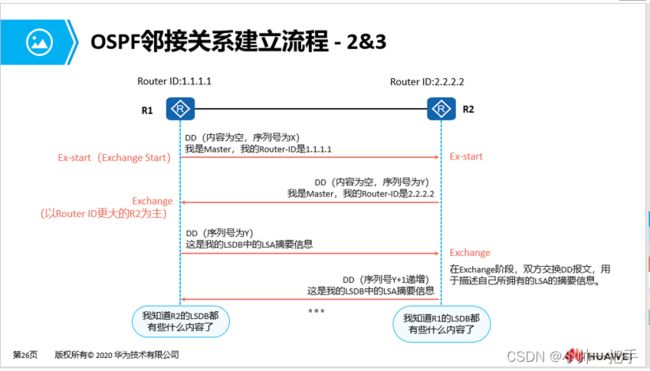

Exstart状态：预启动状态
Exchange状态：准交换状态

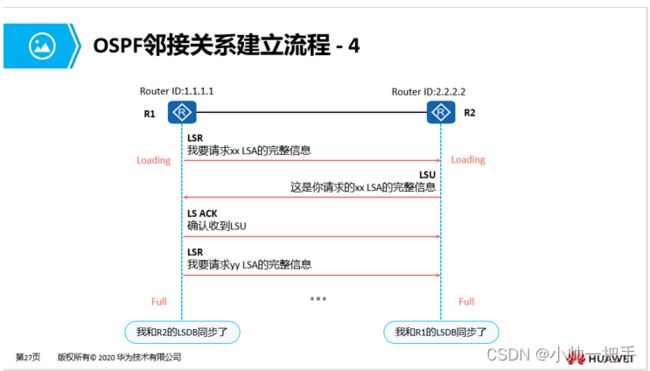

Loading状态：加载状态、查看完对端邻居的DBD包后，使用LSR包来寻问自己位置的LSA信息，对端使用LSU包进行回复，本地还需要使用LSACK包进行确认回复。
Full状态：建立邻接关系的标志。
三:OSPF的工作原理
启动配置完成后，本地组播 224.0.0.5 发送hello包，Hello包将携带本地的RID值，及已知的邻居的RID值，若接收到对端的hello包中有自己的RID则视为认识 邻居关系的建立，生成邻居表，开始条件匹配 成功 则进入下一个阶段 不成功 则 永远是邻居，使用空的DBD包进行主从选举 对比RID 大为优 且 优先进入下一个状态 优先共享数据库目录 ，之后 使用 LSR/LSU/LSACK 来获取未知的LSA信息并加载于本地的LSDB中。 启用SPF算法 基于本地LSDB生成有向图，在计算出最短路径树，在基于树形结构算出本地为起始点到达全网各个节点的最优路径，最后加载于本地路由表中，收敛完成后，hello保活即可。每30min进行一次周期更新，周期更新即为对比数据库目录，如果相同 则继续hello包保活，如果不相同，则重新收敛。
结构突变：
1、新增一个网段、直连新增网络设备，直接使用更新包通告邻接关系、需要ACK确认。
2、断开一个网段、直接断开网络设备，直接使用更新包告知邻接关系、需要ACK确认。
3、无法沟通：hello time 10s，dead time 40s，时间到了就删除邻居信息。
四：OSPF的基础配置
R1]ospf 1 router-id 1.1.1.1 创建ospf进程号为1 仅具有本地意义 同时定义RID值 建议使用IP地址 全网需要唯一。
[R1-ospf-1]area 0 进入0 区
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
反掩码：掩码反过来
五：OSPF的扩展配置
1、从邻居关系建立成为邻接关系的条件
网络类型------两个
①点到点的网络：在一个网段中，仅支持存在两个节点的网络。（在点到点的网络类型中，可以直接成为邻接关系）
②MA：多路访问---在一个网段内，存在的节点数量不限在MA网络中，若所有的设备均是邻接关系，则会造成大量的重复更新，故，进行DR/BDR的选举，所有非DR/BDR的设备被称为DRother，DRother之间维持邻居关系。
2、选举规则
①先比较参选口的优先级 默认为1 范围0-255 大为优
②若参选接口的优先级相同，比较参选设备的RID，大为优
[R1-GigabitEthernet0/0/0]ospf dr-priority 2 将参选接口优先级改为2
切记：ospf的DR选举是非抢占性的，故需要重启ospf进程达到重新选举的目的。
3、手工认证
在邻居间接口上定义安全密钥
[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456
在对端也要定义
4、手工汇总
在ABR上将A区域共享到B区域时，方可进行手工汇总。
[R2-ospf-1]area 0 进入需要汇总的区域
[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0
在需要汇总的区域 进行手工汇总
5、被动接口（沉默接口）
仅接受不发送路由信息的接口，仅能配置在路由器与PC之间。
[R1]ospf 1进入需要设置被动接口的路由器的ospf进程
[R1-ospf-1]silent-interface g 0/0/1 设置该接口为沉默借口
6、加快收敛（修改计时器）
修改一台路由器的hello time，该接口的dead time将自动关闭匹配； 邻居间直连接口的hello/dead time时间不一样，则无法建立邻居关系，修改时，不易修改的过小。
7、缺省路由
在边界路由器上，配置一条缺省信息之后，该设备将向内部所有设备发送缺省理由，方向指向边界路由器。
[R3]ospf 1 进入边界路由起的ospf进程
[R3-ospf-1]default-route-advertise always 下发缺省路由
