ISP架构方案

外置 ISP 架构

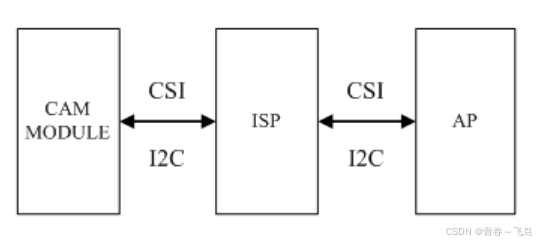

外置 ISP 架构是指在 AP 外部单独布置 ISP 芯片用于图像信号处理。外置 ISP 的架构图一般如下所示：

外置 ISP 架构的优点主要有：

能够提供更优秀的图像质量：在激烈的市场竞争下，能够存活到现在的外置 ISP 生产厂商在此领域一般都有很深的造诣，积累了丰富的影像质量调试经验，能够提供比内置 ISP 更优秀的性能和效果。因此，选用优质的外置 ISP 能提供专业而且优秀的图像质量。



能够支援更丰富的设计规划：外置 ISP 的选型基本不受 AP 的影响，因此魅族可以从各个优秀 ISP 芯片供应商的众多产品中甄选最合适的器件，从而设计出更多优秀的产品。



能够实现产品的差异化：内置 ISP 是封装在 AP 内部的，是和 AP 紧密的联系在一起，如果 AP 相同，那么 ISP 也就是一样的。因此基于同样 AP 生产出来的手机，其 ISP 的性能也是一样的，可供调教的条件也是固定的，这样就不利于实现产品的差异化。而如果选择外置 ISP，那么同一颗 AP，可以搭配不同型号的 ISP，这样可以实现产品的差异化，为给用户提供更丰富和优质的产品。

外置 ISP 架构的缺点主要有：

成本价格高：外置 ISP 需要单独购买，其售价往往不菲，而且某些特殊功能还需要额外支付费用。使用外置 ISP，需要进行额外的原理图设计和 LAYOUT，需要使用额外的元器件。

开发周期长：外置 ISP 驱动的设计需要多费精力和时间。使用外置 ISP 时，AP 供应商提供的 ISP 驱动就无法使用，需要额外设计编写外置 ISP 驱动。另外，为了和 AP 进行完美的搭配，将效果最大化，也往往需要付出更多的调试精力。上文也提到，使用外置 ISP，需要进行额外的原理图设计和 LAYOUT，需要使用额外的元器件，这也是需要花费时间进行处理的。

内置 ISP 架构

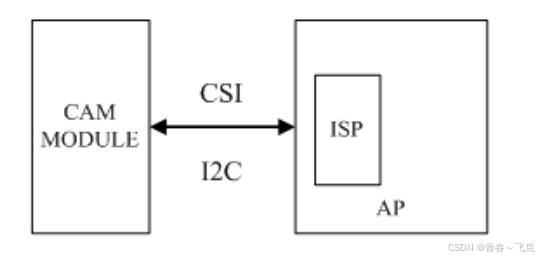

内置 ISP 架构是指在 AP 内部嵌入了 ISP IP，直接使用 AP 内部的 ISP 进行图像信号处理。 内置 ISP 的架构图一般如下所示：

内置 ISP 架构的优点主要有：

能降低成本价格：内置 ISP 内嵌在 AP 内部，因此无需像外置 ISP 一样需要额外购买，且不占 PCB 空间，无需单独为其设计外围电路，这样就能节省 BOM，降低成本。鉴于大多数用户在选购手机时会将价格因素放在重要的位置，因此降低成本能有效的降低终端成品价格，有利于占领市场。



能提高产品的上市速度：内置 ISP 和 AP 紧密结合，无需进行原理图设计和 LAYOUT 设计，因此可以减小开发周期，加快产品上市的速度。



能降低开发难度：如果使用内置 ISP，那么 AP 供应商能在前期提供相关资料，驱动开发人员可以有充足的时间熟悉相关资料，而且不会存在软件版本适配问题，也不存在平台架构兼容性问题。但是，如果使用外置 ISP，那么 ISP 供应商往往都不能提供针对某个平台的代码/资料，而且一般都存在软件版本兼容问题，这就需要驱动开发人员付出额的经历和时间。

使用内置 ISP 当然也有相应的不足之处，具体见上文的分析，这里就不赘述了。

事实上，鉴于 ISP 的重要性，为了推广其 AP，提高其 AP 竞争力，现在 AP 内置的 ISP 也越来越强大，其性能足以满足手机市场的需求。再加上其一系列优点，现在使用内置 ISP 方案的手机越来越多。
