传真机顺序图详解：从成功发送到异常处理的完整UML建模

       题目：建立一个实例顺序图来描述成功的发送一个传真所要经历的对象间的交互过程。也就是说，建立传真机用例“发传真”的最理想场景的对象交互模型。其中要包括的对象有发送方传真机、接收方传真机、传真件和一台用来对传真和电话呼叫选择路由的中央“交换机”。这个顺序图中要包括“传真发送不成功”场景(占线、发送方传真机出错)。

1. 顺序图概述

顺序图（Sequence Diagram）是UML交互图中最常用的一种，它强调时间顺序展示对象之间的交互。与通信图不同，顺序图更清晰地呈现了消息传递的时间序列和对象生命线的激活期。

在传真机发送传真的场景中，顺序图需要表现以下关键对象：

• 发送方传真机：发起传真请求的终端设备

• 交换机：路由传真和电话呼叫的中央控制系统

• 接收方传真机：接收传真数据的终端设备

• 传真件：被传输的文档数据实体

顺序图特别适合展示这种时间敏感型的交互场景，它能直观地表现各对象在不同时间点的状态变化和消息响应顺序。

2. 顺序图绘画分析

根据题目提供的顺序图素材，我们可以将传真发送过程分为三个主要阶段：

2.1 连接建立阶段（理想流程）

1. 发送方传真机向交换机发送"拨号请求连接"消息（携带接收方号码）

2. 交换机检测接收方线路状态

3. [线路正常时]交换机建立电话连接并返回应答信号

4. 接收方传真机返回连接确认

2.2 数据传输阶段

1. 发送方读取文档数据

2. 开始循环发送数据包：

   • 发送传真数据包

   • 接收方确认接收

   • 直到全部数据传输完成

2.3 连接释放阶段

1. 发送方发送传输完成确认

2. 请求断开连接

3. 交换机协调断开连接

异常处理场景

1. 线路忙：

   • 交换机检测到线路忙

   • 返回忙信号

   • 发送方显示"线路忙"错误并提供重试选项

2. 数据传输失败：

   • 数据校验失败时尝试重发

   • 超过重试次数后请求紧急断开

   • 显示"传输错误"提示

3. 顺序图绘画与PlantUML代码实现

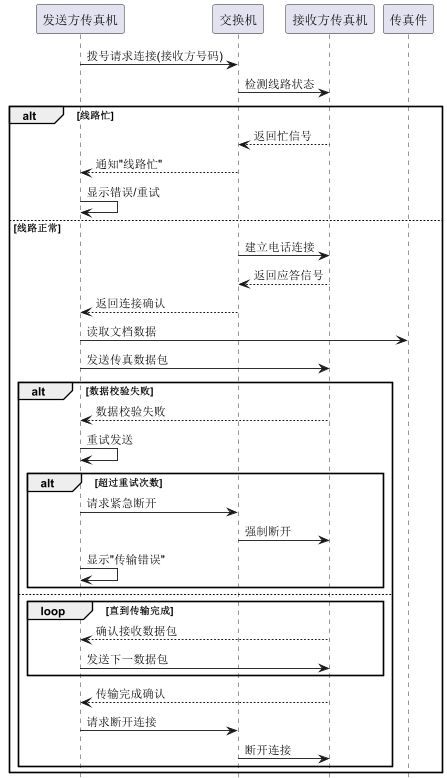

以下是使用PlantUML绘制传真发送顺序图的完整代码（包含主成功场景和两种异常场景）：

@startuml 传真发送顺序图

title 传真发送顺序图（含成功与异常场景）

participant 发送方传真机
participant 交换机
participant 接收方传真机
participant 传真件

== 成功场景 ==

group 连接建立
发送方传真机 -> 交换机: 拨号请求连接(接收方号码)
交换机 -> 接收方传真机: 检测线路状态
alt 线路正常
    交换机 -> 接收方传真机: 建立电话连接
    接收方传真机 --> 交换机: 返回应答信号
    交换机 --> 发送方传真机: 返回连接确认
else 终端忙
    交换机 --> 发送方传真机: 返回忙信号
    发送方传真机 -> 发送方传真机: 显示"线路忙"\n提供重试选项
    end
end

group 数据传输
发送方传真机 -> 传真件: 读取文档数据
loop 直到传输完成
    发送方传真机 -> 接收方传真机: 发送传真数据包
    alt 数据校验正常
        接收方传真机 --> 发送方传真机: 确认接收数据包
    else 数据校验失败
        接收方传真机 --> 发送方传真机: 数据校验失败
        发送方传真机 -> 发送方传真机: 重试发送
        alt 超过重试次数
            发送方传真机 -> 交换机: 请求紧急断开
            交换机 -> 接收方传真机: 强制断开
            发送方传真机 -> 发送方传真机: 显示"传输错误"
        end
    end
end
end

group 连接释放
发送方传真机 -> 接收方传真机: 传输完成确认
发送方传真机 -> 交换机: 请求断开连接
交换机 -> 接收方传真机: 断开连接
end

@enduml

代码关键元素解析：

1. 分组(group)：使用group将流程分为连接建立、数据传输和连接释放三个阶段

2. 条件分支(alt/else)：处理线路忙和数据校验失败两种异常情况

3. 循环(loop)：表示数据包的循环发送直到完成

4. 返回消息(-->)：使用虚线箭头表示返回消息

5. 自调用：如发送方显示错误信息的自调用操作

6. 参与者排列：按交互顺序从左到右排列参与者

4. 顺序图的关键点

通过分析这个传真发送顺序图，我们可以总结出以下关键设计要点：

1. 时间顺序的明确性：

   • 严格从上到下的执行顺序

   • 同步消息使用实线箭头，返回消息使用虚线箭头

   • 明确的消息编号虽未显示但隐含在垂直位置中

2. 异常处理的完整性：

   • 包含线路忙和数据传输失败两类主要异常

   • 展示了异常处理的全路径（检测→响应→恢复/终止）

   • 对重试机制有明确表示

3. 生命线与激活期：

   • 每个对象的垂直虚线是生命线

   • 消息触发的激活条（PlantUML中自动生成）显示对象活动时段

   • 激活期的嵌套表示调用层次

4. 交互粒度控制：

   • 主要交互步骤都有体现

   • 适当抽象了底层细节（如具体的校验算法）

   • 循环结构合理表达了重复发送过程

5. 场景覆盖全面：

   • 主成功场景完整

   • 关键异常场景有代表性地展示

   • 可扩展性良好（可轻松添加其他异常情况）

6. 技术实现指导性：

   • 清晰展示了传真协议的基本交互流程

   • 为编码实现提供了明确的调用顺序参考

   • 异常处理逻辑可直接转化为程序代码

5. 总结

传真发送顺序图通过UML的标准化表达方式，清晰地呈现了一个典型通信协议实现的交互过程。与之前的电子削铅笔刀案例相比，这个顺序图展示了更复杂的异常处理逻辑和状态管理。

绘制优质顺序图的建议：

1. 先主流程后异常：先确保主成功场景的正确性，再逐步添加异常分支

2. 合理使用组合片段：alt/opt/loop等组合片段能大幅提高可读性

3. 保持适度抽象：不要过度细化技术实现细节

4. 注意消息命名：使用"动词+名词"的格式，如"请求连接"而非"connectionRequest"

5. 层次化设计：对于复杂系统可采用多级顺序图（总体流程+子流程）

PlantUML作为文本化绘图工具，在这个案例中展示了处理复杂交互逻辑的强大能力，特别是对条件分支和循环结构的清晰表达。这种可版本控制的图表特别适合敏捷开发过程中的迭代更新。

理解这样的顺序图不仅有助于通信协议的设计，对于任何需要精确控制交互顺序的系统开发都有重要价值。希望本文对您掌握UML顺序图的绘制和分析有所帮助！
