基于51单片机的贪吃蛇小游戏8X8点阵 proteus仿真原理图程序

原文：http://www.jh-tec.cn/archives/8283

硬件设计

• 基于C51作为MCU
• 一块8X8点阵作为游戏的显示器
• 四个按键作为操控按键

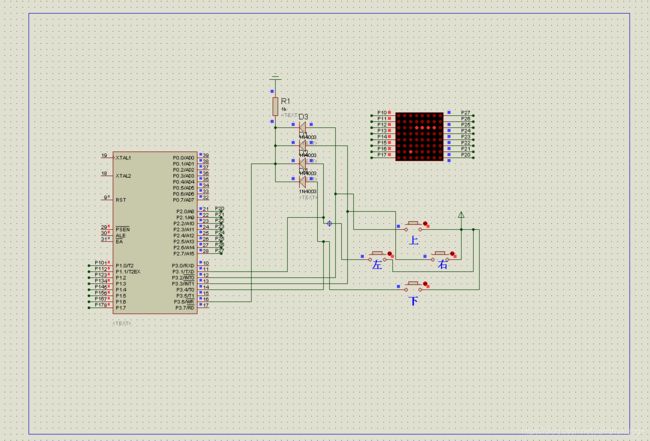

仿真图：

程序设计

#include
#include "18b20.h"
#include "1302.h"
#include "12864.h"
#include "zifu.h"
uchar k,direction;
bit flag;
bit flag5=0;			   //flag5是外部中断1的标志位 flag1是步进标志
uchar p,dengji;               //定时次数
bit flag1=0;
systemtime realtime;
bit first=1;				   //中断次数控制
void dingshi() interrupt 1  using 1  //定时程序.产生步进时间
{
   if(p--)
   {
    TL0=0;
	TH0=0xa0;
	flag1=0;
   }
   else
   {
     flag1=1;
	 TL0=0;
	 TH0=0x00;
	 p=20-(dengji>>1);
   }
 }
/*开始确认暂停键的判断*/
void zhongduan1() interrupt 2 using 2
{
   if(!flag5)
   {
     flag5=1;
   }
   else
   {
     flag5=0;
   }
}
void zhongduan() interrupt 0 using 0
  {
    uchar i=0;
	if(first)	       //FIRST=1;打开方向按键判断标志
	{
	first=0;
	k=(P2>>6);
	k=k&0x03;
	if(flag)
	  {
	    if(k==1)     direction=3;//左
	    if(k==2)	 direction=1;//右
   	  }
	  else
 	  {
	    if(k==0)	 direction=4;//上
	    if(k==3)	 direction=2;//下
   	  }
	}
  }
 /*显示四个小格的方块*/
void playbuf(uchar buff,char offsetx,char offsety)
{
  //i=(moxing+((dat&0xf0)|((dat&0x0f)<<2)));
  change1((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx,((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))))&0x0f)+offsety);
  change1((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx,((*(((moxing+((buff&0xf0)|((buff&0x0f)<<2))))+1))&0x0f)+offsety);
  change1((((*(((moxing+((buff&0xf0)|((buff&0x0f)<<2))))+2))&0xf0)>>4)+offsetx,((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety);
  change1((((*(((moxing+((buff&0xf0)|((buff&0x0f)<<2))))+3))&0xf0)>>4)+offsetx,((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety);

}
/*判断方块停止向下运动*/
bit tingzhixia(uchar buff,char offsetx,char offsety)
{
   char x0,y0,x1,y1,x2,y2,x3,y3;
   bit tz=0;
   x0=(((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0xf0)>>4)+offsetx;
   x1=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx;
   x2=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx;
   x3=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx;
   y2=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety;
   y3=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety;
   y0=((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0x0f)+offsety;
   y1=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+1))&0x0f)+offsety;

   if(readfk(x0+1,y0))
   {
      if(!((((x0+1)==x1)&&(y0==y1))|(((x0+1)==x2)&&(y0==y2))|(((x0+1)==x3)&&(y0==y3))))
	 {
	  tz=1;
	  }
   }
    if(readfk(x1+1,y1))
   {
      if(!((((x1+1)==x0)&&(y1==y0))|(((x1+1)==x2)&&(y1==y2))|(((x1+1)==x3)&&(y1==y3))))
	 {
	  tz=1;
	 }
   }
   if(readfk(x2+1,y2))
   {
      if(!((((x2+1)==x0)&&(y2==y0))|(((x2+1)==x1)&&(y2==y1))|(((x2+1)==x3)&&(y2==y3))))
	  {
	   tz=1;
	  }
   }
   if(readfk(x3+1,y3))
   {
      if(!((((x3+1)==x0)&&(y3==y0))|(((x3+1)==x1)&&(y3==y1))|(((x3+1)==x2)&&(y3==y2))))
	  {
	   tz=1;
	  }
   }
   return(tz);
}
/*判断一行是否可以消除*/
bit hangman(uchar x)
{
 uchar i;
 bit   man=1;
 for(i=0;i<15;i++)
 {
 	man=man&(readfk(x,i));
	if(!man)
	break;
 }
 return(man);
}
/*消除一行*/
void xiaohang(uchar x)
{
  uchar i,j;
  for(i=0;i<15;i++)
  {
    clear1(x,i);
  }
  for(i=1;i<=x;i++)
  {
   for(j=0;j<15;j++)
   {
     if(readfk(x-i,j))
	 {
	  change1(x-i+1,j);
	  clear1(x-i,j);
	 }
   }
  }
}
/*判断是否停止向右*/
bit tingzhiyou(uchar buff,char offsetx,char offsety)
{
   char x0,y0,x1,y1,x2,y2,x3,y3;
   bit tz=0;
   x0=(((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0xf0)>>4)+offsetx;
   x1=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx;
   x2=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx;
   x3=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx;
   y2=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety;
   y3=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety;
   y0=((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0x0f)+offsety;
   y1=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+1))&0x0f)+offsety;
   if(readfk(x0,y0-1))
   {
      if(!(((x0==x1)&&((y0-1)==y1))|((x0==x2)&&((y0-1)==y2))|((x0==x3)&&((y0-1)==y3))))
	 {
	   tz=1;
	  }
   }
   if(readfk(x1,y1-1))
     {
      if(!(((x1==x0)&&((y1-1)==y0))|((x1==x2)&&((y1-1)==y2))|((x1==x3)&&((y1-1)==y3))))
	 {
	  tz=1;
	 }
 }
    if(readfk(x2,y2-1))
   {
      if(!(((x2==x0)&&((y2-1)==y0))|((x2==x1)&&((y2-1)==y1))|((x2==x3)&&((y2-1)==y3))))
	  {
	   tz=1;
	  }
   }
      if(readfk(x3,y3-1))
   {
      if(!(((x3==x0)&&((y3-1)==y0))|((x3==x1)&&((y3-1)==y1))|((x3==x2)&&((y3-1)==y2))))
	  {
	   tz=1;
	  }
   }
   return(tz);
}
/*判断是否停止向左*/
bit tingzhizuo(uchar buff,char offsetx,char offsety)
{
   char x0,y0,x1,y1,x2,y2,x3,y3;
   bit tz=0;
   x0=(((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0xf0)>>4)+offsetx;
   x1=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx;
   x2=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx;
   x3=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx;
   y2=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety;
   y3=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety;
   y0=((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0x0f)+offsety;
   y1=((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+1))&0x0f)+offsety;
   if(readfk(x0,y0+1))
   {
      if(!(((x0==x1)&&((y0+1)==y1))|((x0==x2)&&((y0+1)==y2))|((x0==x3)&&((y0+1)==y3))))
	 {
	   tz=1;
	  }
   }
   if(readfk(x1,y1+1))
     {
      if(!(((x1==x0)&&((y1+1)==y0))|((x1==x2)&&((y1+1)==y2))|((x1==x3)&&((y1+1)==y3))))
	 {
	  tz=1;
	 }
 }
    if(readfk(x2,y2+1))
   {
      if(!(((x2==x0)&&((y2+1)==y0))|((x2==x1)&&((y2+1)==y1))|((x2==x3)&&((y2+1)==y3))))
	  {
	   tz=1;
	  }
   }
      if(readfk(x3,y3+1))
   {
      if(!(((x3==x0)&&((y3+1)==y0))|((x3==x1)&&((y3+1)==y1))|((x3==x2)&&((y3+1)==y2))))
	  {
	   tz=1;
	  }
   }
   return(tz);
}
/*清除一个方块*/
void clearbuf(uchar dat,char setx,char sety)
{
  uchar *i;
  i=(moxing+((dat&0xf0)|((dat&0x0f)<<2)));
  clear1(((((*i)&0xf0)>>4)+setx),(((*i)&0x0f)+sety));
  clear1(((((*(i+1))&0xf0)>>4)+setx),(((*(i+1))&0x0f)+sety));
  clear1(((((*(i+2))&0xf0)>>4)+setx),(((*(i+2))&0x0f)+sety));
  clear1(((((*(i+3))&0xf0)>>4)+setx),(((*(i+3))&0x0f)+sety));
}
/*俄罗斯方块子程序*/
void fangkuai(void)
{
  uchar fenshu=0;
  char offsety,offsetx;
  char offsety_buff,offsetx_buff;
  uchar buff=0x10;
  bit ting=0;
  uchar i;
  //flag5=1;
  TMOD=1;	  //定时器工作方式
  IT0=1;	  //边延有效
  IT1=1;
  EA=1;		  //开CPU中断
  ET0=1;	  //开定时器中断
  EX0=1;	  //开外部中断
  EX1=1;
  TL0=0x00;
  TH0=0x00;	  //定时器初值
  TR0=1;	  //启动定时器
  k=5;
  choose12864(2);
  clear12864();
  play16(0,0,0,els);
  play16(0,0,1,els+32);
  play16(0,0,2,els+64);
  play16(0,2,0,els+96);
  play16(0,2,1,els+128);
  play8(0,0,3,shu0);
  play8(0,1,3,shu0);
  vertical(1,60,30);
  vertical(1,60,127);
  for(i=0;i<98;i++)
  {
    dot(30+i,1);
	dot(30+i,62);
  }
  offsety=7;
  offsetx=-3;
  for(;;)
 {
   if(P3&0x04)
   first=1;
   if((k==0x02)&&((P3&0x04)==0x04))
   {
     offsety_buff=offsety;
	 ting=tingzhiyou(buff,offsetx,offsety);
	if(!ting)
	 {
	  if(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety)
      offsety--;
	  clearbuf(buff,offsetx_buff,offsety_buff);
	  playbuf(buff,offsetx,offsety);
	  offsety_buff=offsety;

    }
	  k=5;
   }
   if((k==0x01)&&((P3&0x04)==0x04))
   {

     offsety_buff=offsety;
	 ting=tingzhizuo(buff,offsetx,offsety);
	 if(!ting)
	{
 	 if(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety<=13)
     offsety++;
	 k=5;
	 clearbuf(buff,offsetx_buff,offsety_buff);
	 playbuf(buff,offsetx,offsety);
	 offsety_buff=offsety;
	}
   }
   if((k==0x03)&&((P3&0x04)==0x04))
   {
     dengji=36;/
	 k=5;
   }
   if((k==0x00)&&((P3&0x04)==0x04))
   {
      uchar i;
	  k=5;
	  i=buff;
	  buff++;
	  if((buff&0x0f)>=4)
	  buff=buff&0xf0;

	  //change1(0,14);
      if(((*(((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety)>14)
       {
	     do
		  {
		  	offsety--;
		  }while((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0x0f)+offsety)>14);

	   }
	  if(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety<0)
	  {
	    do
		{
		  offsety++;
		}while(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0x0f)+offsety);
	  }
	  clearbuf(i,offsetx_buff,offsety_buff);
	  playbuf(buff,offsetx,offsety);
   }
   ting=tingzhixia(buff,offsetx,offsety);
   while(flag5);
   if(flag1)
   {
     offsetx_buff=offsetx;
	 offsety_buff=offsety;
     offsetx++;
	 clearbuf(buff,offsetx_buff,offsety_buff);
	 playbuf(buff,offsetx,offsety);
     offsetx_buff=offsetx;
	 flag1=0;
    }
   if((((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx)>22)|ting)
   {
    uchar i=0;
	if(hangman((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx))
	{xiaohang((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx);fenshu++;i++;}

	if((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx>=(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx)	 //x2>=x3
	{
	 if((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx)	//x2<x1
	 {
	   if(hangman((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+2)))&0xf0)>>4)+offsetx+i))
	   {xiaohang((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+2)))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	 }
	 if((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx)	 //x3<x2
	  {
	   if(hangman((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+3)))&0xf0)>>4)+offsetx+i))
	   {xiaohang((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+3)))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	  }
	 if((((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx)	 //x0<x3
	 {
	   if(hangman((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx+i))
	   {xiaohang((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	 }
	}
	if((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx) //x2<x3
	{
	   if((((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+3))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2))+1)))&0xf0)>>4)+offsetx)
	   {
	     if(hangman((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+3)))&0xf0)>>4)+offsetx+i))
	     {xiaohang((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+3)))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	   }
	   if(hangman((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+2)))&0xf0)>>4)+offsetx+i))
	   {xiaohang((((*((moxing+((buff&0xf0)+((buff&0x0f)<<2))+2)))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	   if((((*(moxing+((buff&0xf0)|((buff&0x0f)<<2))))&0xf0)>>4)+offsetx<(((*((moxing+((buff&0xf0)|((buff&0x0f)<<2)))+2))&0xf0)>>4)+offsetx)
	   {
	     if(hangman((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx+i))
	     {xiaohang((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx+i);fenshu++;i++;}
	   }
	}

	play8(0,0,3,shu0+((fenshu/10)<<4));
	play8(0,1,3,shu0+((fenshu%10)<<4));
	dengji=fenshu/5;
	if(((((*(moxing+((buff&0xf0)+((buff&0x0f)<<2))))&0xf0)>>4)+offsetx)<1)
	{

	  delay1ms(450);
      delay1ms(450);
      choose12864(2);
      clear12864();
      play16(0,4,1,over);
      play16(0,6,1,over+32);
      play16(1,0,1,over+64);
      play16(1,2,1,over+96);
      delay1ms(450);
      delay1ms(450);
      break;
	}
	buff=(((TL0%7)<<4)|(TH0%4));
	//buff=0x11;
    offsety=7;
    offsetx=-3;
	offsetx_buff=-9;
	offsety_buff=-9;
	}
 }

}


/*万年历子程序*/
void wannianli(void)
{
  uchar i;
  uchar count1=0;
  k=0;
  choose12864(2);
  init12864();
  clear12864();
  play8(0,0,0,shu2);		 //屏，列，页，地址
  play8(0,1,0,shu0);
  play16(0,4,0,nian);
  play16(1,0,0,yue);
  play16(1,4,0,ri);
  play16(0,2,1,shi);
  play16(0,6,1,fen);
  play16(1,2,1,miao);

  play16(1,0,2,xing);
  play16(1,2,2,qi);
  vertical(3,63,127);
  vertical(3,63,126);
  vertical(3,63,122);
  vertical(3,63,121);
   for(i=0;i<7;i++)
  {
    dot(121+i,3);
	dot(121+i,63);
  }
  for(i=0;i<12;i++)
  {
    dot(123,8+5*i);
  }
  for(i=0;i<7;i++)
  {
    if(i<4)
	{
	  play16(0,i<<1,3,yanyu+(i<<5));
	}
	if(i>=4)
	{
	  play16(1,(i-4)<<1,3,yanyu+(i<<5));
	}
  }

.
